チェーンの留め方



弊社製防水形プラグ・防水形コードコネクタボディには、2種類のグリップがあります。
防水カバーのチェーンは、どちらのグリップにも取付可能ですので、それぞれ以下のイラストを参考に取り付けてください。

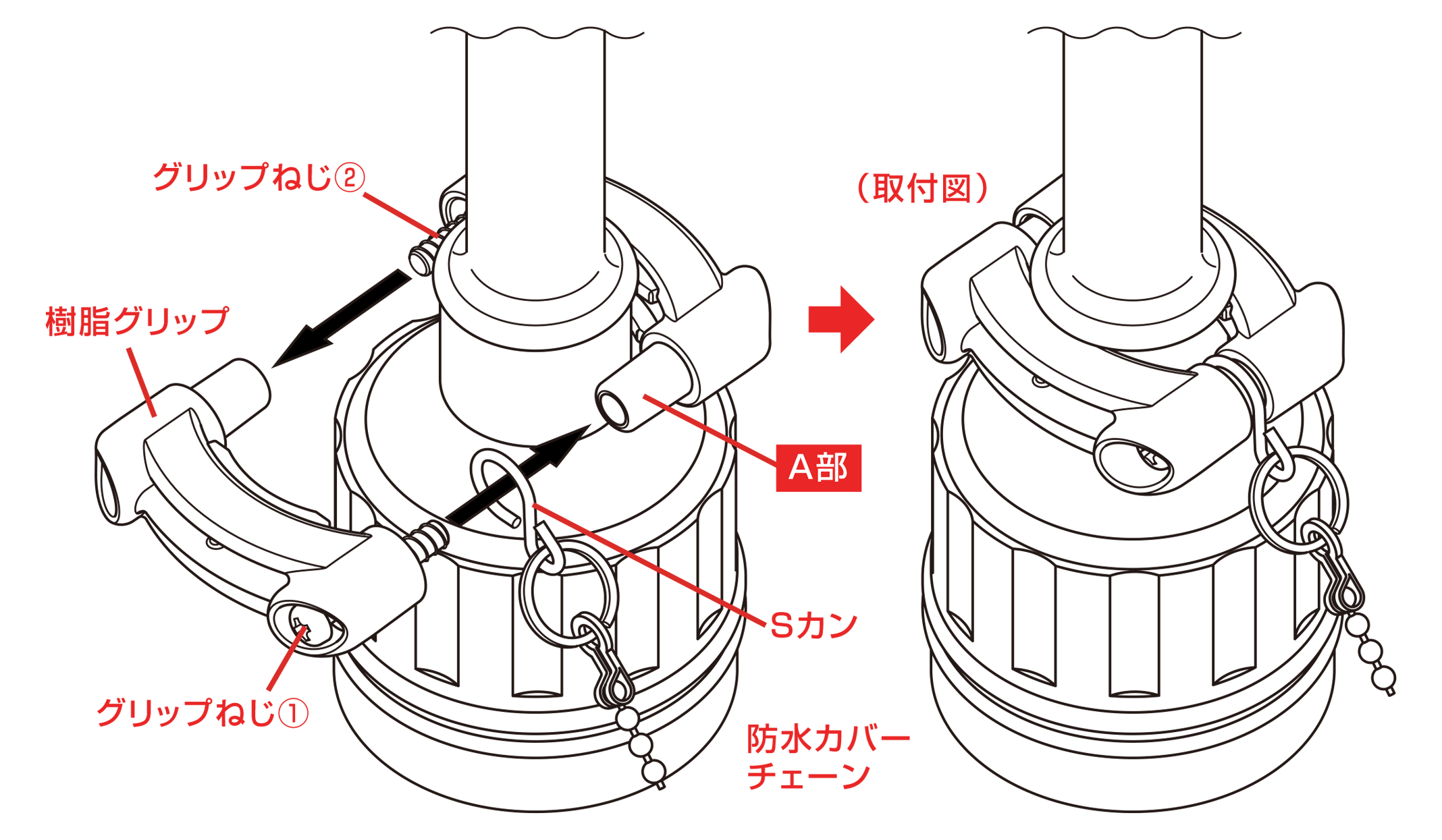

 ■樹脂グリップの場合



①樹脂グリップの2カ所のねじを外します。
②防水カバーのチェーンの先端にあるSカンをA部に通します。
③樹脂グリップの２カ所のねじを交互にかつ均等に締め付けてください。

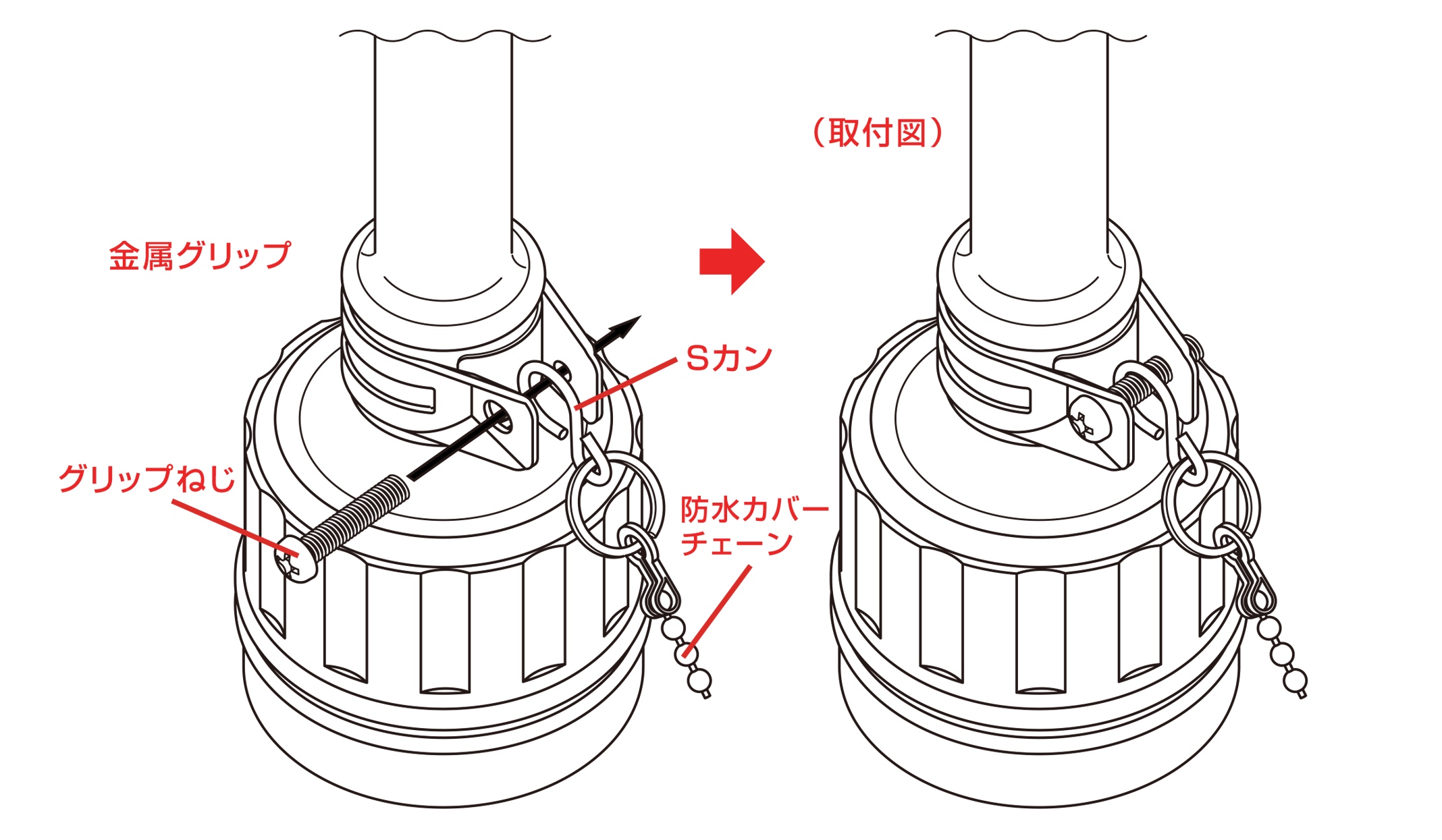

 ■金属グリップの場合



①金属グリップのねじを外します。
②防水カバーのチェーンの先端にあるSカンをねじに通します。
③金属グリップを押さえながら、ねじが曲がらないように締め付けてください。
