UL/CSA規格認証取得 埋込コンセント 30A

UL/CSA規格認証取得の埋込コンセントは、壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
アメリカ・カナダの安全規格であるUL/CSA規格認証を取得しており、安全性に優れています。また日本の電気用品安全法(PSE)にも適合しているため、国内での使用も可能です。
新金(アルミ)プレートの取付が可能です。

製品情報

3310-L5UL 接地形2P 30A 125V (NEMA L5-30) 引掛形埋込コンセント

輸出用としても最適なUL規格・CSA規格認定仕様の、単相 100V引掛形さし込み口のコンセントです。電気用品安全法(PSE)にも適合しているため、国内/海外仕様の統一化を図ることができます。
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式(先開型)」と、電線挿入穴を利用した「引締式」の2方式が可能です。
各端子ねじは脱落防止仕様となっているため、圧着端子で接続する際には「先開型圧着端子」をご使用ください。
接地極のアース端子は、止めねじを通じて表側のコンセント取付金具と電気的に接続されているため、漏電時にもアースされる構造となっています。
※プレート取付ねじには、「ユニファイねじ」(インチ仕様)を使用してください。

別売オプション

安全キャップ(コンセントキャップ)

未使用のさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのカバーです。
[引掛形30A 接地形2P用]
Z0213(10ヶ入、使用禁止ラベル付属)
[引掛形30A 接地形3P用]
Z0217(10ヶ入、使用禁止ラベル付属)

絶縁カバー(はめ込みタイプ・引掛形埋込コンセント用)

引掛形埋込コンセント用の充電部(結線部)安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0264:絶縁カバー

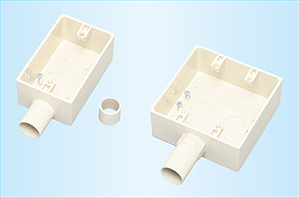

露出スイッチボックス

埋込コンセントが取付可能な1ヶ用・2ヶ用の露出スイッチボックスです。
1ヶ用・2ヶ用共にVE管22サイズに直接配管できます。1ヶ用は16サイズの取付も可能にするスリーブ付です。
露出スイッチボックスページへ

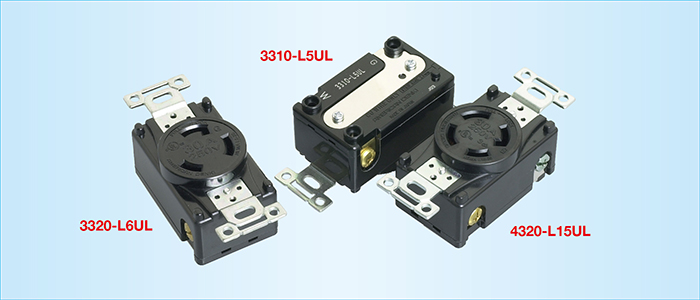

UL/CSA規格認証取得 埋込コンセント 30Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3310-L5UL
引掛形
接地形2P 30A 125V (NEMA L5-30) UL/CSA規格 埋込コンセント 黒色 UL/CSA規格認証取得品
3320-L6UL
引掛形
接地形2P 30A 250V (NEMA L6-30) UL/CSA規格 埋込コンセント 黒色 UL/CSA規格認証取得品
4320-L15UL
引掛形
接地形3P 30A 250V (NEMA L15-30) UL/CSA規格 埋込コンセント 黒色 UL/CSA規格認証取得品
