配線図
アメリカン電機で製造するコンセントまたはコードコネクタボディにおける配線図の一例です。
図は一例ですので、実際に配線されている極性を必ず確認してから結線してください。
備考
- （１）極配置図はさし込み口側（コンセントまたはコードコネクタボディなど）を表しています。
- （２）極配置図に記載のある極性記号は、JIS規格またはNEMA規格に基づいています。
- （３）各極配置図の下には、定格電流と代表製品型番（埋込コンセントまたはコードコネクタボディ）を記載しています。
- （４）*は内線規程の「コンセント標準選定例」に掲載されているものに基づいています。
- （５）配線図の電圧は「電気学会電気規格調査会標準規格（JEC-0222-2009）」で規定された「電線路の公称電圧」に基づいています。

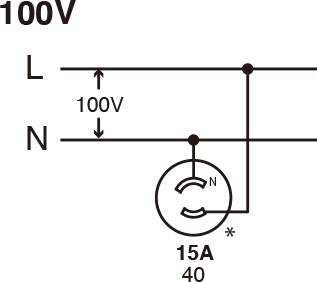

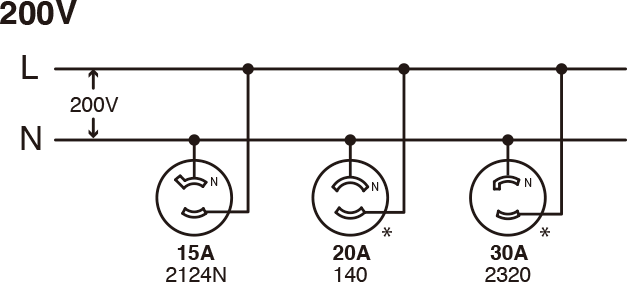

単相2線 接地なし（1φ, 2P, 2W）
単相2線 接地あり（1φ, 2P, 2W）
※(G)はUL/CSA規格認証品における極性記号です。
※(G)はUL/CSA規格認証品における極性記号です。

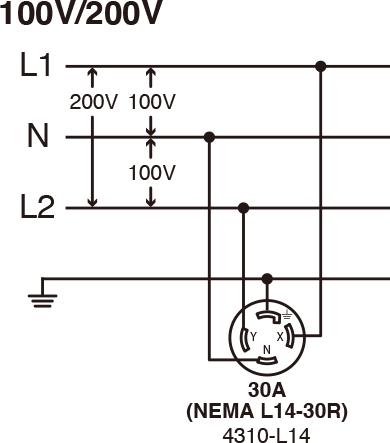

単相3線 接地あり（1φ, 3P, 4W）

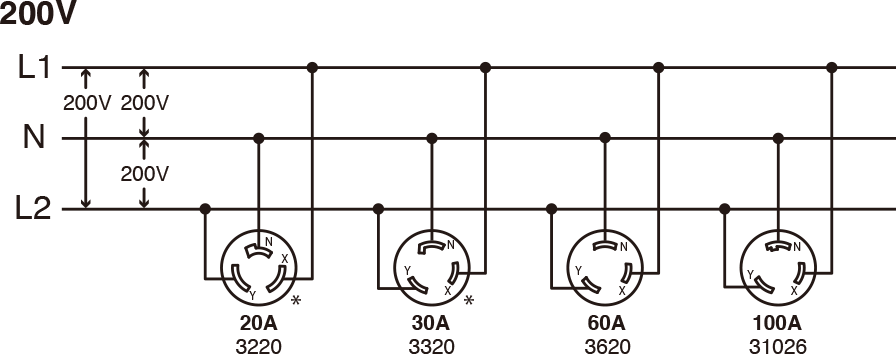

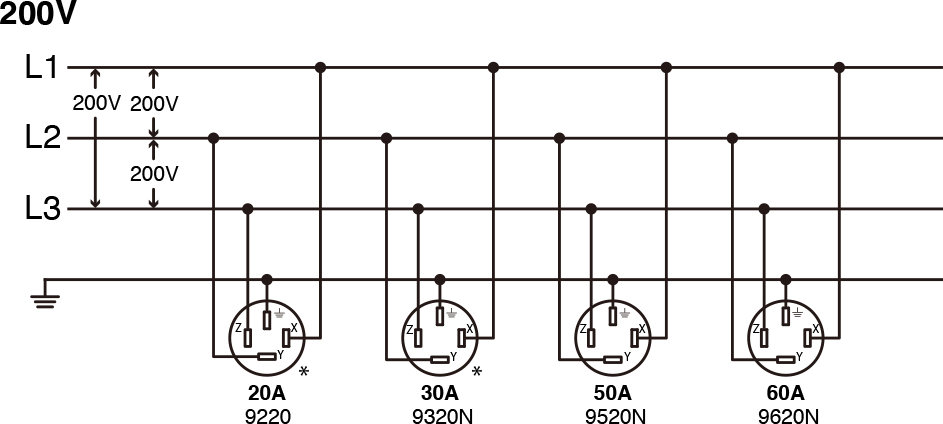

三相3線 接地なし（3φ, 3P, 3W）

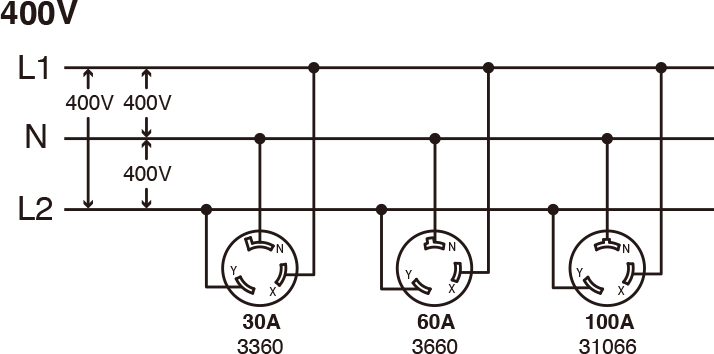

三相3線 接地なし（3φ, 3P, 3W）

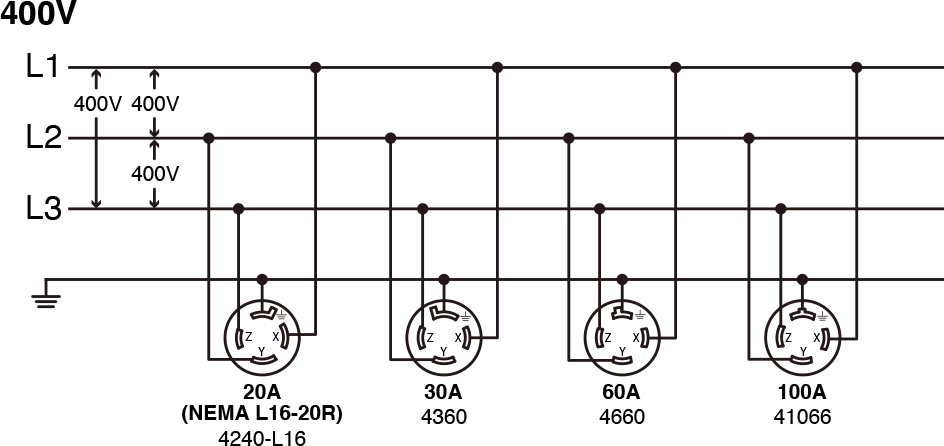

三相3線 接地あり（3φ, 3P, 4W）
※(G)はUL/CSA規格認証品における極性記号です。
