フランジコンセント 100A

フランジコンセントとは、制御盤や分電盤、機器や装置などのパネル面へフラットに取付可能な、高容量の電源をプラグへ供給するための器具です。
アメリカン電機のフランジコンセント100Aシリーズは定格のバリエーションがあり、ご使用に合わせた選択が可能です。
防水形プラグの使用も可能ですが、防水性能はありません。使用時/未使用時の防水性能をお求めの際には、防水形パネルコンセント100Aをお使いください。

製品情報

31026 3P 100A 250V 三相200V 引掛形 フランジコンセント

三相200V、3P引掛形のフランジコンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
巧みなヘラ絞り加工による黄銅製のフランジケースは、耐蝕性に優れ高級感溢れるニッケルメッキ梨地仕上げを施しています。
壁面内などへの取り付けの際に頑強な固定ができます。
さし込み口面が突出しないため、不用意な接触などの心配もありません。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。
各端子には、38mm²用RD形・圧着端子があらかじめ付属しています。
頑強で、ハイグレード仕様の高容量器具です。

別売オプション

絶縁カバー

充電部(結線部)の安全保護カバーです。
熱収縮チューブ仕様のため、器具の充電部が露出しないように覆いかぶせてから、ガストーチまたは工業用ドライヤ-などで熱を加え収縮させてください。
Z0257:絶縁カバー100A用

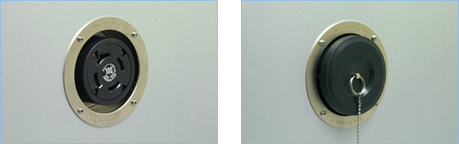

防じんカバー

未使用時にさし込み口へのホコリの侵入を防ぐカバーです。
WK100:防じんカバー100A用

22mm²用圧着端子

100A器具に22mm²電線を結線する際に使用する、銅製スズめっき、丸形2つ穴(RD形)の圧着端子です。
Z0300:22mm²用圧着端子
※100A器具の各端子には、38mm²用RD形・圧着端子があらかじめ付属しています。

フランジコンセント 100Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
31026
引掛形
3P 100A 250V フランジコンセント 銀色
31066
引掛形
3P 100A 600V フランジコンセント 銀色
41026
引掛形
接地形3P 100A 250V フランジコンセント 銀色
41066
引掛形
接地形3P 100A 600V フランジコンセント 銀色
