フランジインレット 20A

フランジインレットとは、発電機やコンセント搭載自動車を利用した外部給電・非常時給電(非常用給電)など外部電源からの取り込み口や、移動機器・充電装置などの受電用器具として最適な、逆芯タイプ・オス側の配線器具です。
給電側にコードコネクタボディを使用し、機器や壁面に外部給電の取込口として設置したフランジインレットにさし込むことで、電気を供給します。

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。工場内で使用されている移動用送風機や病院内の配膳車、ショーケースなどの受電口(外部電源取込口)に最適です。

アメリカン電機のフランジインレット20Aは引掛形のラインナップが豊富です。
平刃形の場合、きちんと接続ができていなかったり、充電中に何かが引っかかってコードを引っ張ってしまったりして、いざ機器を使用しようとした際に「充電できていない」「動かない」ということも考えられます。
さし込んで右に回すことでロックできる確実な接続が可能な引掛形なら、安心・安全な充電や給電を可能にします。

製品情報

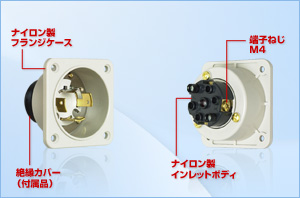

4225N 接地3P 20A 250V 引掛形フランジインレット

三相200V、接地3P(4心) 引掛形のフランジインレットです。
材質は絶縁部であるインレットボディ部と外郭となるフランジケース部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
充電部の露出を避けることができる絶縁カバーが付属します。
取付対象物の前面取付のほか、取付対象物にスタッドを立てて裏面から取り付けることも可能です。

絶縁カバー (付属品)

付属する絶縁カバーは、インレットボディ裏面(端子部付近)に被せるだけで、容易に充電部の露出を避けることができます。
※画像は20A製品(4225N)です。

裏面取付(例)

フランジケース表面にガイドリブ(2mmのフチ)があるので、取付対象物の裏面にスタッドを立てての取り付けが容易にできます。
※画像は20A製品(4225N)です。

フランジインレット 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3215N-L5
引掛形
接地形2P 20A 125V (NEMA L5-20) フランジインレット (ナイロンケース) 白色 ナイロンケース
3225N-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) フランジインレット (ナイロンケース) 白色 ナイロンケース
3245N-L8
引掛形
接地形2P 20A 480V (NEMA L8-20) フランジインレット (ナイロンケース) 白色 ナイロンケース
受注生産品
3225N
引掛形
3P 20A 250V フランジインレット (ナイロンケース) 白色 ナイロンケース
4225N
引掛形
接地形3P 20A 250V フランジインレット (ナイロンケース) 白色 ナイロンケース
4245N-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) フランジインレット (ナイロンケース) 白色 ナイロンケース
受注生産品
