1Uコンセントバー 20A入力 コンパクトタイプ 抜止形/IEC C13
1Uコンセントバー 20A入力 コンパクトタイプは、最小サイズでサーバーラック(19インチラック)の1Uサイズに取付可能な、コンパクトタイプの抜け止め形6ヶ口 100Vコンセントバーとロック機能付IEC C13×6ヶ口 200Vコンセントバーです。
電気用品安全法(PSE)適合品なので、国内での使用が可能です。
※機器用製品(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。
製品情報
20Aの入力プラグで抜け止め形またはIEC C13の電源が供給可能
サーバーラック(19インチラック)の1Uサイズ取付可能な、接地形2P 20A 125V入力の抜け止め形×6ヶ口と接地形2P 20A 250V入力のIEC C13×6ヶ口のコンセントバーです。
プラグ・ケーブル無しの設定のため、ケーブルの種類や長さ、先端プラグ形状など、使用環境に応じた自由なレイアウトが可能です。
端子台
20A定格の入力設定が可能。VCT3.5mm² 〜VCT5.5mm²電線の接続ができます。
また結線状態が一目で分かる透明カバー仕様です。

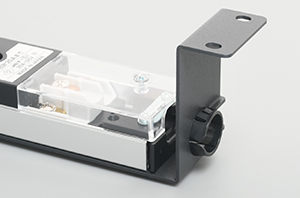

ブラケット
フレームラックの約40mm内側に筐体を設置することが可能です。
ブラケットの電線を通す部分にはコードブッシングが組み込まれており、電線の損傷を防いでいます。

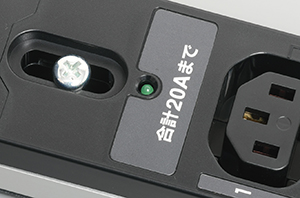

LEDランプ
通電状況を確認できる緑色LEDランプを、それぞれ1ヶ搭載しています。

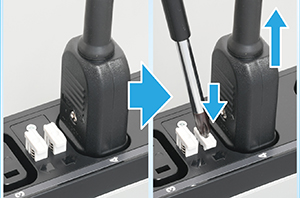

IEC C14プラグ リリースボタン
IEC C13のすべてのさし込み口には、各社IEC C14プラグをさし込んだ際に、不意な脱落を防ぐ簡易ロック機能を搭載。
プラグを外す際には、各さし込み口近傍の白いボタンをドライバー等で押し下げながら引き抜きます。
別売オプション
NEMA L5-20／NEMA L6-20 コードセット
20A入力タイプのコンセントバーに接続可能な、NEMA L5-20またはNEMA L6-20準拠のナイロンプラグ付コードセットです。
■NEMA L5-20コードセット
3ｍ品 型番：3212N-L5-CS(3M)
5ｍ品 型番：3212N-L5-CS
■NEMA L6-20コードセット
3ｍ品 型番：3222N-L6-CS(3M)
5ｍ品 型番：3222N-L6-CS
※電線VCT3.5mm²×3C、端末端子処理済(R3.5-5S×3ヶ)
1Uコンセントバー 20A入力 コンパクトタイプ 抜止形/IEC C13のラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| HA7060C |  抜止形・6ヶ |
接地形2P 20A 125V | 1Uコンセントバー 20A入力 コンパクトタイプ 抜止形 | 黒色 | スリムタイプ 1Uサイズ取付用ブラケット付 |
| HA9060LC |  IEC C13・6ヶ |
接地形2P 20A 250V | 1Uコンセントバー 20A入力 コンパクトタイプ IEC C13 | 黒色 | スリムタイプ 1Uサイズ取付用ブラケット付 IEC C14プラグ ロック機能付 |
