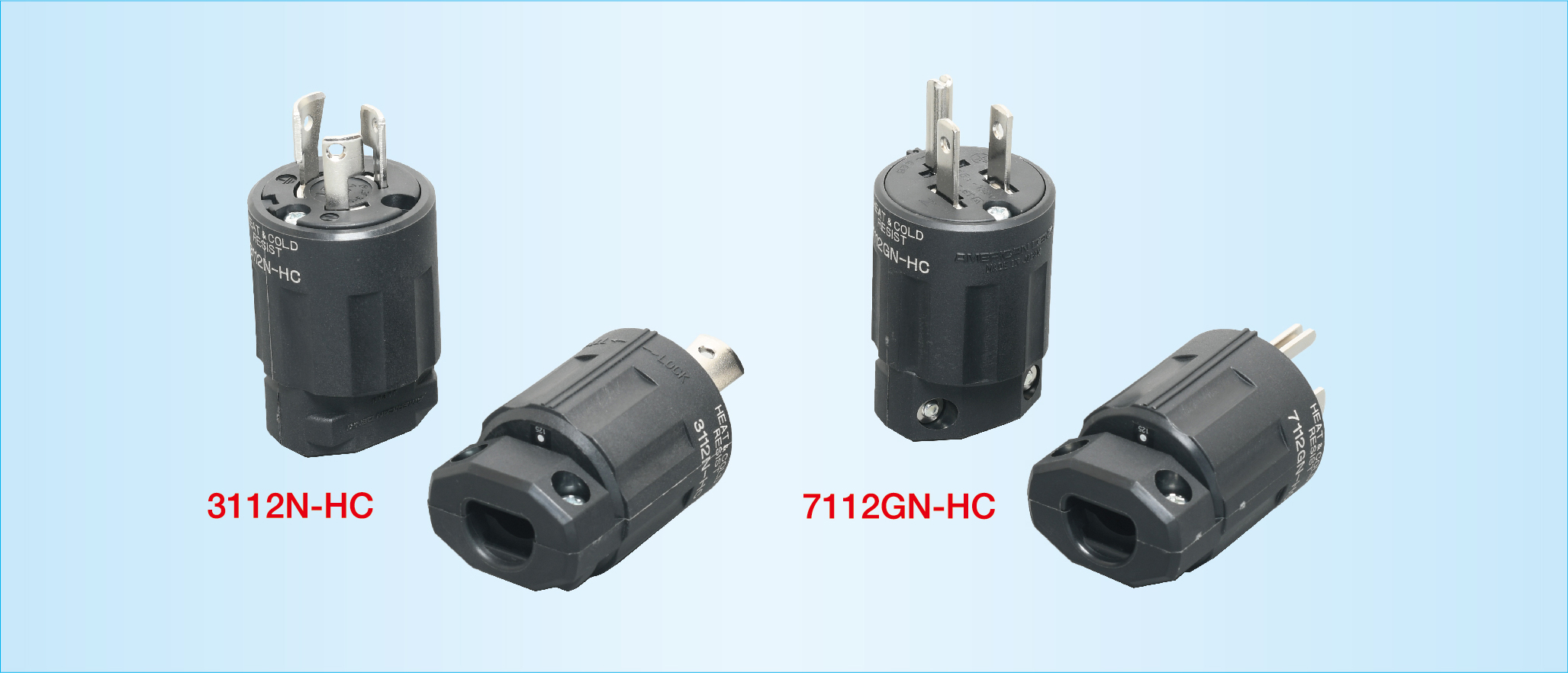

耐熱耐寒プラグ 15A

耐熱耐寒プラグとは、電線を結線し、耐熱耐寒埋込コンセントに接続して機器等へ電源を供給するために用いる器具です。
あらゆる箇所に高機能で性能を強化する素材を採用したことにより、耐熱耐寒性能を向上させました。
-50℃〜100℃の環境下における使用に適した器具です。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

製品情報

7112GN-HC 接地形2P 15A 125V 平刃形 耐熱耐寒プラグ

単相 100V、接地2P(3心)平刃形の耐熱耐寒仕様のプラグです。
ボディ材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能ナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
耐熱電線FFタフラ2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。
すべての栓刃に、強度や耐摩耗性、耐食性に優れるリン青銅を採用しました。
さらにすべての栓刃や端子ねじなどの充電部には、熱や酸化に強いニッケルメッキを施すことで、耐熱・耐寒性能を向上させています。

使用場所について

-50℃〜100℃の環境下での使用に適しています。
耐熱として鋳造所や溶鉱炉のそば、耐寒として冷凍倉庫や寒冷地などでお使いいただけます。

その他にも、温熱源や冷熱源設備付近における電源プラグに安全を期する際にも利用可能です。

耐熱耐寒仕様について

・耐熱耐寒埋込コンセント/プラグ、耐熱電線の組み合わせでご使用ください。
・使用温度範囲(-50℃〜100℃)を超えて使用しないでください。
・耐熱耐寒性能は、温度以外のご使用環境(湿度・粉塵等)を含めて保証するものではありません。
・経年劣化や変形破損したものは、本来有する耐熱耐寒性能が低下します。
・器具に貼付しているサーモラベル(日油技研工業製:1K-125)は、125℃で白い丸が黒に変色します。変色している場合は、器具に異常が発生している可能性があるため、直ちに使用を中止してください。
・本製品は防水器具ではありません。防水性能をお求めの際には、防水形プレートW501-2と防水丸蓋W501-3を組み合わせてご使用ください。その際には、使用温度範囲が(-50℃〜70℃)となりますのでご注意ください。

別売オプション

耐熱電線

耐熱耐寒埋込コンセント・耐熱耐寒プラグの耐熱用接続電線としての使用に最適な10mケーブルです。
耐熱電線ページへ

耐熱耐寒プラグ 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3112N-HC
引掛形
接地形2P 15A 125V 耐熱耐寒プラグ 黒色 耐熱・耐寒仕様(-50℃〜100℃)
高機能ナイロンカバー
7112GN-HC
平刃形
接地形2P 15A 125V (NEMA 5-15) 耐熱耐寒プラグ 黒色 耐熱・耐寒仕様(-50℃〜100℃)
高機能ナイロンカバー
