フランジインレット 15A

フランジインレットとは、発電機やコンセント搭載自動車を利用した外部給電・非常時給電(非常用給電)など外部電源からの取り込み口や、移動機器・充電装置などの受電用器具として最適な、逆芯タイプ・オス側の配線器具です。
給電側にコードコネクタボディを使用し、機器や壁面に外部給電の取込口として設置したフランジインレットにさし込むことで、電気を供給します。

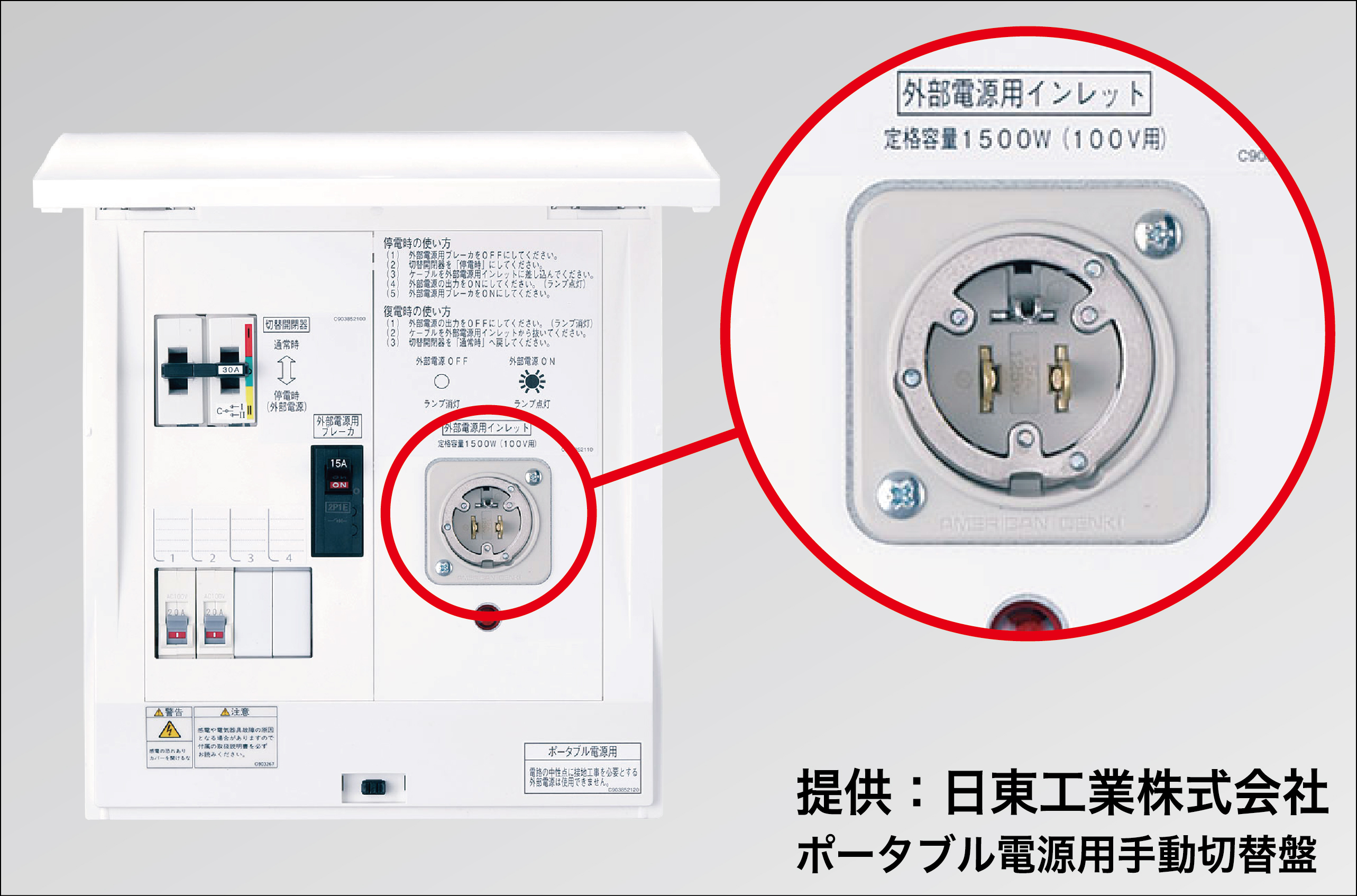

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。設置を工場内で使用されている移動用送風機や病院内の配膳車、ショーケースなどの受電口(外部電源取込口)に最適です。

製品情報

3115N 接地2P 15A 125V 引掛形フランジインレット

接地2P(3心)引掛形のフランジインレットです。
材質は絶縁部であるインレットボディ部と外郭となるフランジケース部共に、耐熱性・耐トラッキング性に優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
充電部の露出を避けることができる絶縁カバーが付属します。
取付対象物の前面取付のほか、取付対象物にスタッドを立てて裏面から取り付けることも可能です。

7115GN 接地2P 15A 125V (NEMA 5-15) 平刃形フランジインレット

接地2P(3心)平刃形のフランジインレットです。
材質は絶縁部であるインレットボディ部と外郭となるフランジケース部共に、耐熱性・耐トラッキング性に優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」が可能です。
充電部の露出を避けることができる絶縁カバーが付属します。
取付対象物の前面取付のほか、取付対象物にスタッドを立てて裏面から取り付けることも可能です。

絶縁カバー(付属品)

付属する絶縁カバーは、インレットボディ裏面(端子部付近)に被せるだけで、容易に充電部の露出を避けることができます。
2115Nおよび2125Nには絶縁カバーは付属しません。
※画像は20A製品(4225N)です。

裏面取付(例)

フランジケース表面にガイドリブ(2mmのフチ)があるので、取付対象物の裏面にスタッドを立てて取り付けることができます。
※画像は20A製品(4225N)です。

フランジインレット 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2115N
引掛形
2P 15A 125V フランジインレット (ナイロンケース) 白色 ナイロンケース
2125N
引掛形
2P 15A 250V フランジインレット (ナイロンケース) 白色 ナイロンケース
3115N
引掛形
接地形2P 15A 125V フランジインレット (ナイロンケース) 白色 ナイロンケース
3115N-L5
引掛形
接地形2P 15A 125V (NEMA L5-15) フランジインレット (ナイロンケース) 白色 ナイロンケース
受注生産品
3125N
引掛形
接地形2P 15A 250V (NEMA L6-15) フランジインレット (ナイロンケース) 白色 ナイロンケース
3125GN
引掛形
接地形3P 15A 250V フランジインレット (ナイロンケース) 白色 ナイロンケース
7115GN
平刃形
接地形2P 15A 125V (NEMA 5-15) フランジインレット (ナイロンケース) 白色 ナイロンケース
