防水形機器用アウトレット 15A

防水形機器用アウトレットとは、機械器具や盤などに最小寸法で連接取付ができ、保護等級IP44という防水性能でも非常にコンパクト(外形寸法65×55.5)な、電源をプラグへ供給するための防水コンセントです。

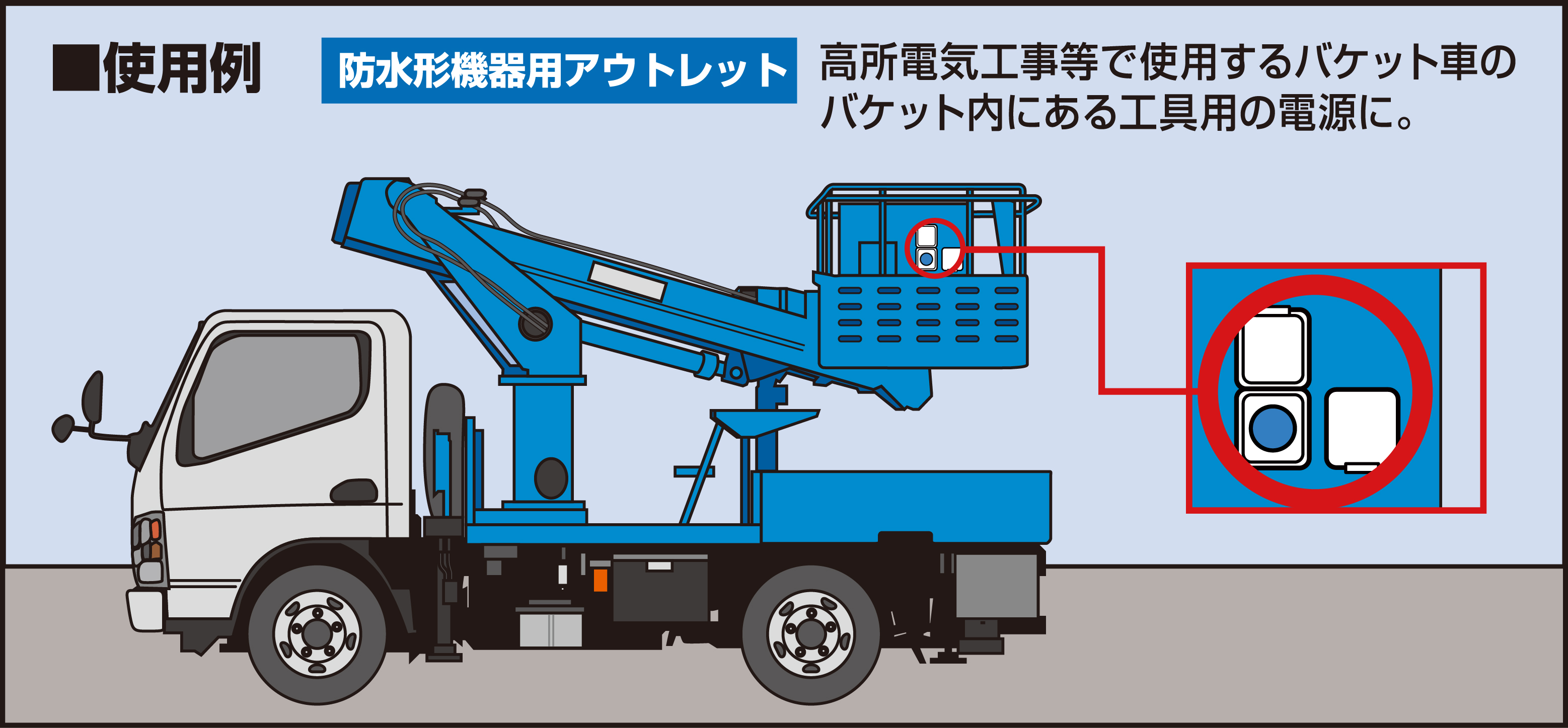

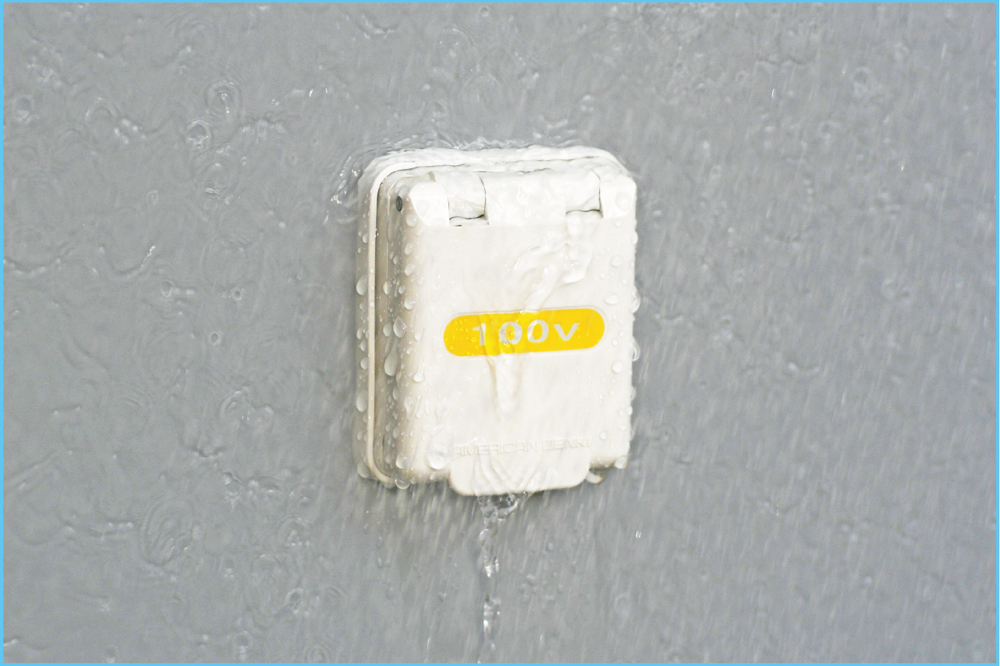

サービスコンセントとしても最適で、カバー(蓋)を閉じておくことにより、雨や水、ホコリ等がコンセント部に入るのを防ぐことができます。

カバー全閉時、JIS C0920(電気機械器具の外郭による保護等級)に基づく、全方向からの水の飛まつに対し保護されているIP44適合品となります。

製品情報

7117GZW 接地形2P 15A 125V 抜止形 防水形機器用アウトレット

抜止形のさし込み口の防水形機器用アウトレットです。
非常にコンパクトなボディと開閉カバーの材質には、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」です。
各端子部が対称軸上に配置されているので、最小寸法による連接使用での結線時にも、ドライバーが干渉することなく作業を行うことができます。

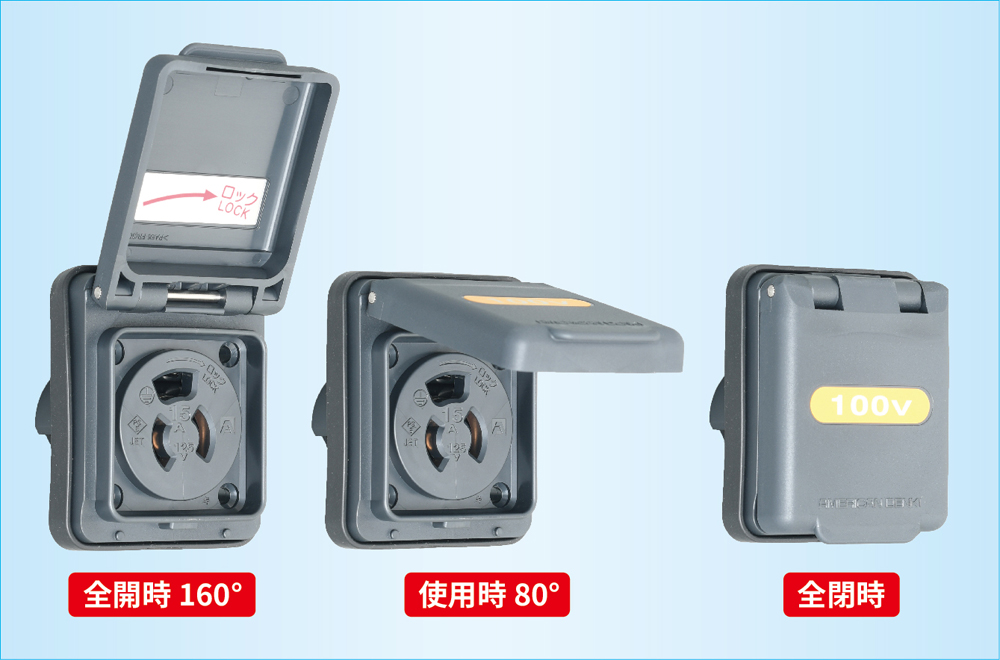

カバーのリフト可動

リフト可動するカバー(蓋)は、全閉時(0゚)から、プラグさし込み時(使用時)の80゚と全開時160゚の位置での静止が可能です。また全閉時に不意な振動や衝撃で開くことを防ぐ、簡易ロック機能付です。

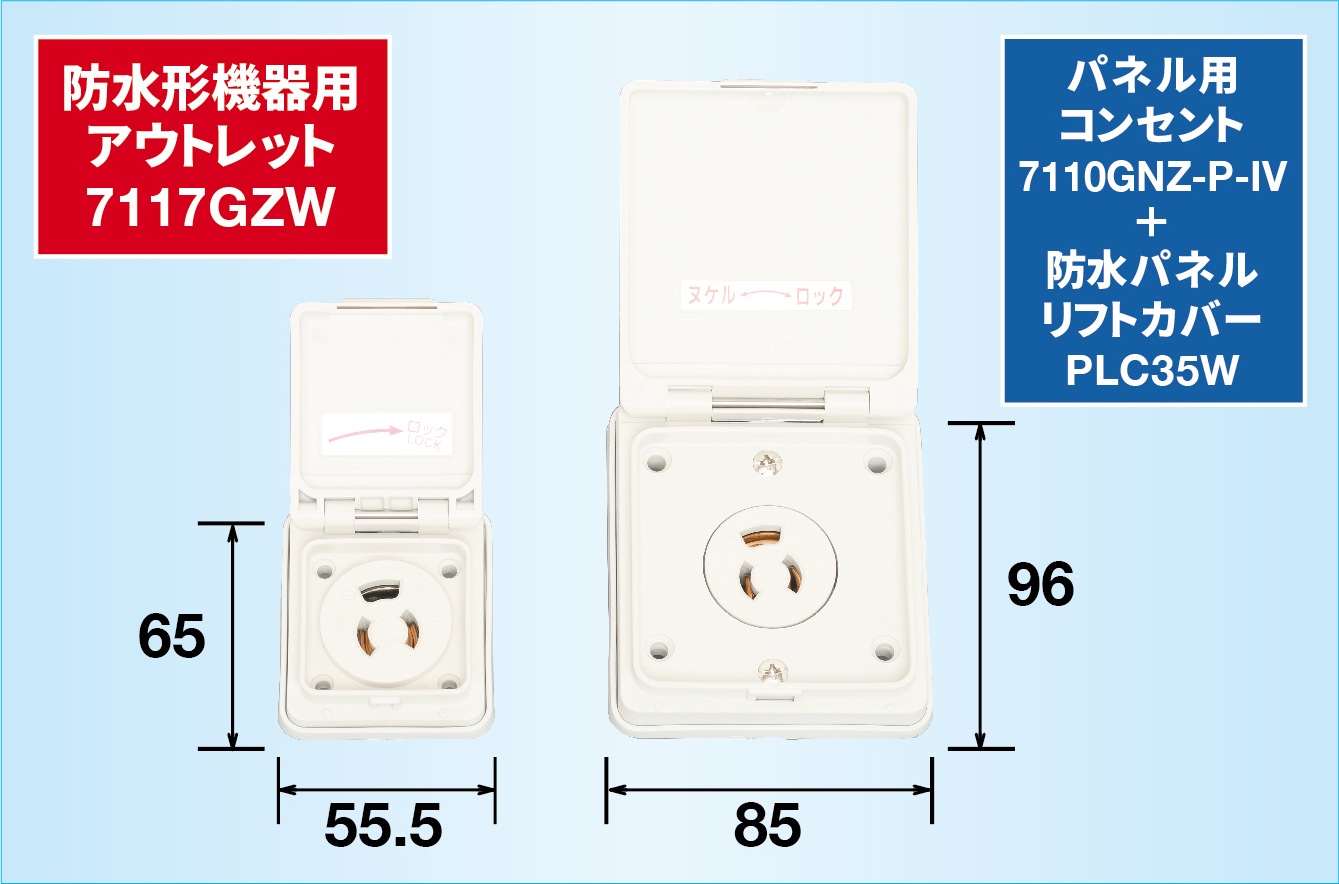

省施工・省スペース化を実現

今まで、未使用時に防水性能を持つ抜止形コンセントを盤面などに直付けで設置する場合、抜止形のパネル用コンセントの他に、防水パネルリフトカバーというプレートを組み合わせて使用していました。
今回新たに登場した防水形機器用アウトレットは、製品が一体化したことによって、発注や施工などの負担が軽減。さらに格段にコンパクトになったことで、従来品と比較すると、約55%の省スペース化を実現しました。

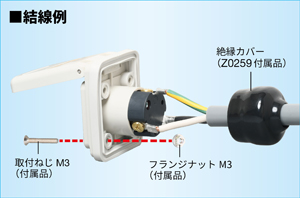

絶縁カバー(付属品)

付属の絶縁カバーを裏面のボディ(端子部付近)に被せることにより、充電部の露出を防ぐことができます。圧着端子結線する前に、あらかじめ電線に絶縁カバーを通しておくことで利用可能です。

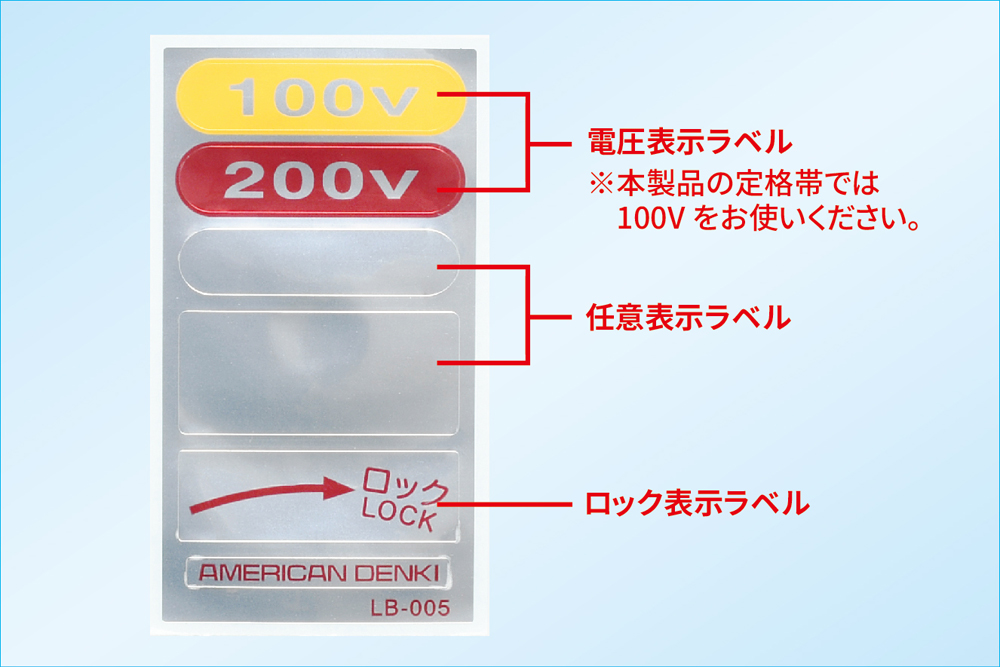

ラベルセット(付属品)

電圧や回動表示など、用途に合わせて使用できるラベルです。
状況に応じて、適宜ご使用ください。

別売オプション

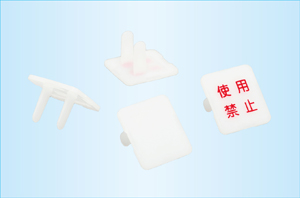

安全キャップ

使用していないさし込み口へのホコリ等の侵入や盗電・いたずら防止など、安全対策のためのキャップです。
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)

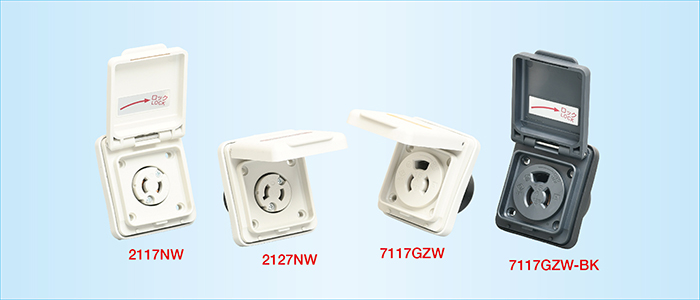

防水形機器用アウトレット 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
7117GZW
抜止形
接地形2P 15A 125V 防水形機器用アウトレット 白色
7117GZW-BK
抜止形
接地形2P 15A 125V 防水形機器用アウトレット 黒色
