L型プラグ 15A

L型プラグ15Aとは、電線の端末に結線し、コンセント等に接続して機器等へ電源を供給するために用いる器具です。栓刃の向きに対し、電線挿入口が90度(垂直)方向に向いているL型形状になっています。L型プラグをコンセントにさし込んだ後の電線は、壁面や盤面から近い位置で真下に落とす、あるいは横に向けることが可能なため(電線が出っ張らない)、電線が設備機器等の設置や通行の妨げになることを防ぐことができます。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

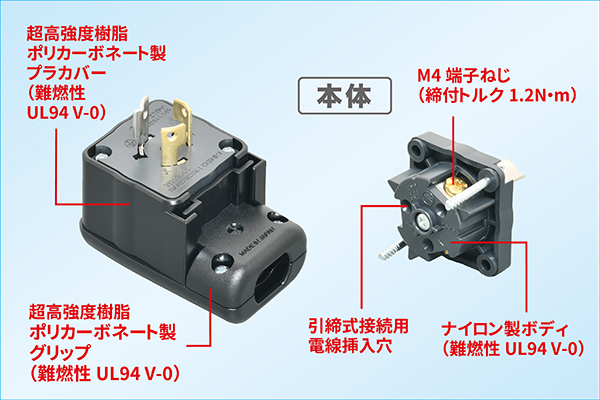

3122EL-L6 接地2P 15A 250V (NEMA L6-15) 引掛形エルシェイププラグ

単相200V、接地2P(3心)引掛形のプラグで、電線挿入口が栓刃に対して90゚方向に向いた「L型形状」となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。
外郭となるカバー部の材質には、難燃(UL94 V-0)仕様で、耐衝撃性に優れた超高強度樹脂のポリカーボネートを採用。さらにボディ材質には、耐熱性・耐トラッキング性等を有する難燃(UL94 V-0)仕様のナイロン樹脂を採用したことで、安全性・耐久性を向上させています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
ねじ部分の出っ張りを無くし、操作性・安全性にも配慮しました。

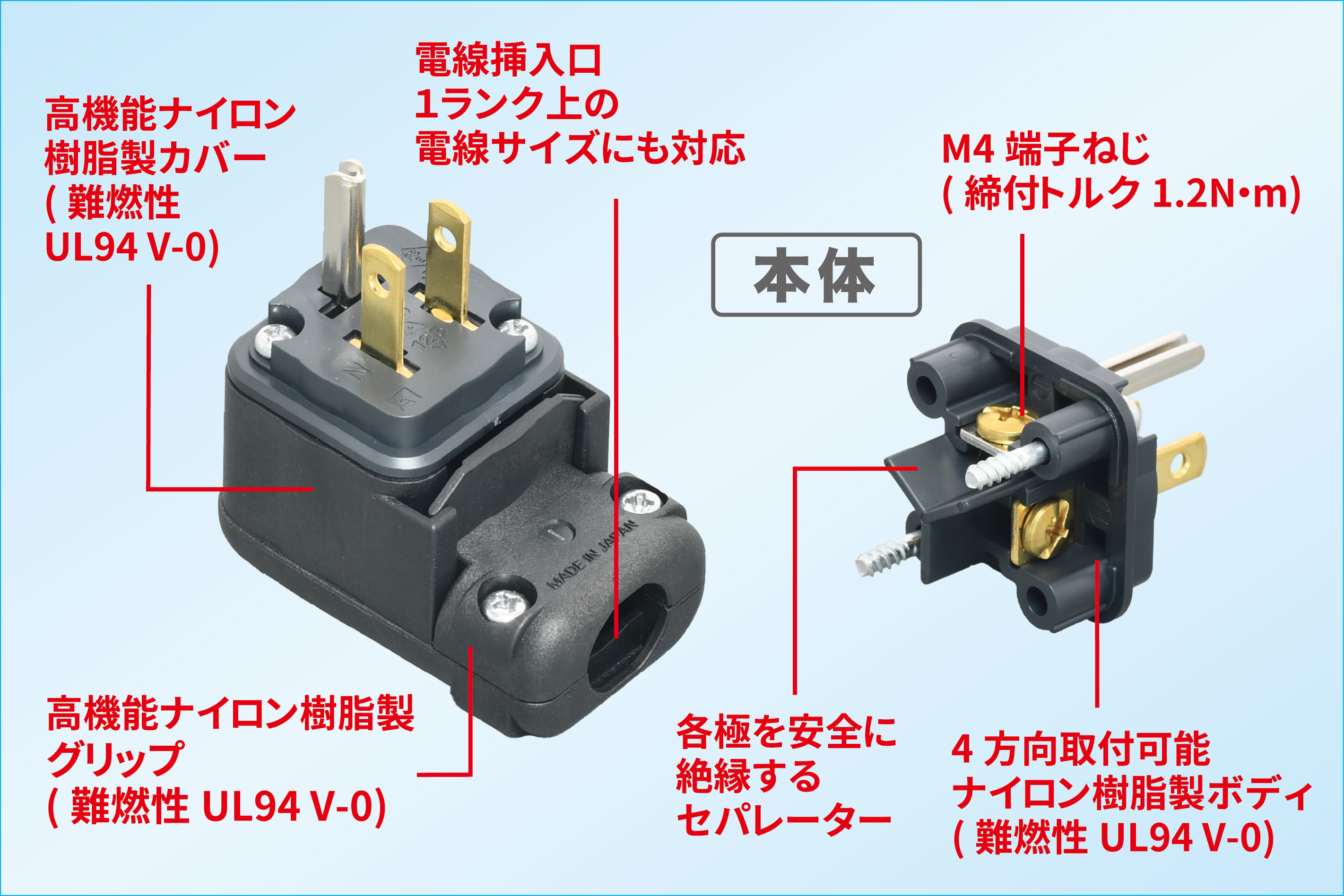

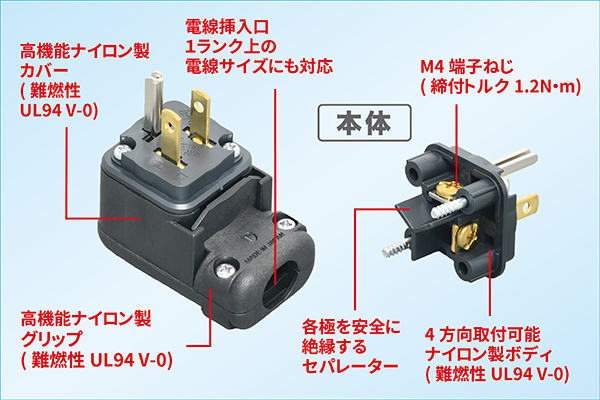

エルシェイププラグの特長

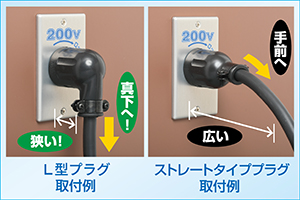

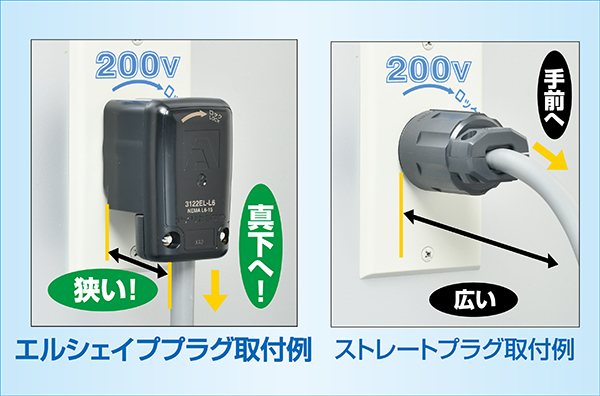

プラグから出る電線を壁面から近い位置で真下に落とす、または横に向けることが可能なため、壁面と機器との距離を縮めることができます。手前に電線が張り出すストレートタイプのプラグと比べ、省スペース化に大きく貢献します。また、電線に体や機械の一部を引っかけてしまうことを予防するなど、安全性の向上を図ることが可能です。

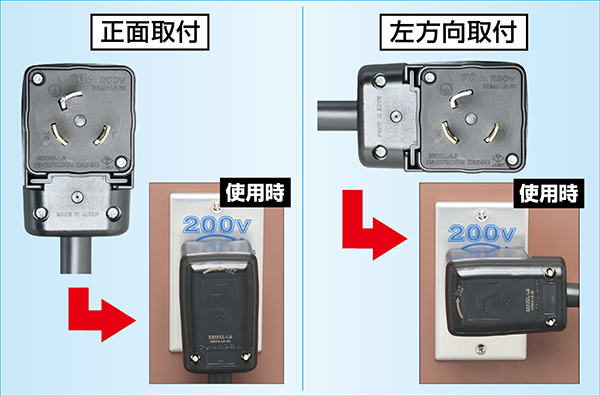

電線を結線した本体をカバーに取り付ける際には上下左右の4方向を選ぶことができるため、横向きでの使用のほか、さし込み口のアースが下向きになっているコンセントにも対応可能です。

本体は手でしっかり持ちながら結線作業をすることが可能なサイズになっています。
また本体へ結線する際のシース剥きの長さ(ストリップ長)は、すべて同一寸法です。

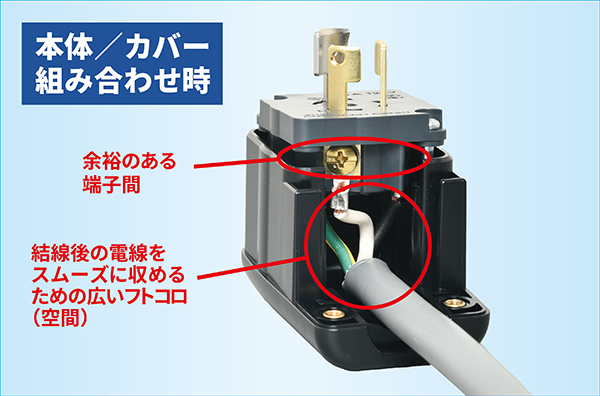

さらに結線後の本体を組み込むカバー内のフトコロ(空間)を広くしているため、結線した電線を引き回したりせずにスムーズに収めることができます。

エルシェイププラグ 結線作業動画

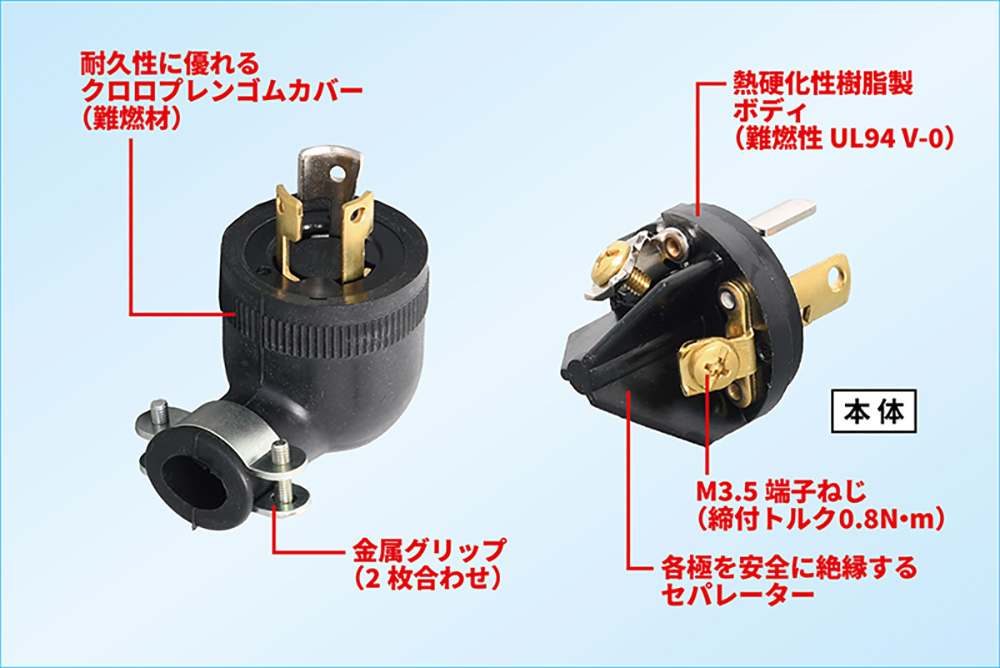

R52-L 接地2P 15A 125V 引掛形L型プラグ

単相100V、接地2P(3心)引掛形のプラグで、電線挿入口が栓刃に対して90゚方向に向いた「L型形状」となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。
絶縁部であるボディ材質には丈夫で絶縁性に優れる熱硬化性樹脂を。カバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めには金属グリップを使用します。

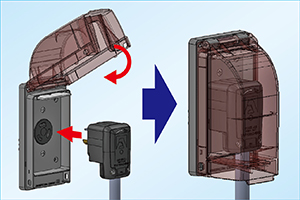

防雨形プレート使用例

防水形リフトカバープレートを併用すると、コンセントにエルシェイププラグあるいはL型プラグを差し込んだ状態でも、カバー(蓋)を閉めることによって、IPX3(防雨形)の防水性能をを得ることができます。(防雨コンセント仕様)
またコンセントが下ではなく正面を向いているので、さし込み口を確認しながら、簡単にL型プラグを差し込むことができます。

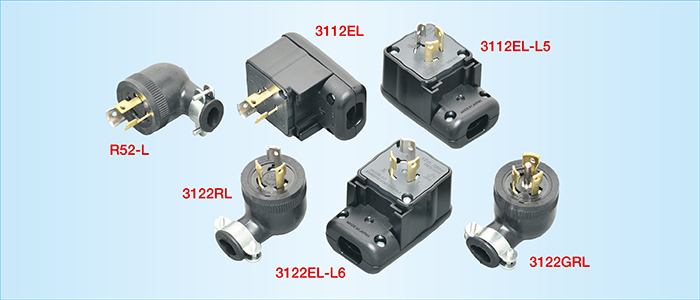

L型プラグ 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
R52-L
引掛形
接地形2P 15A 125V L型プラグ (ゴムカバー) 黒色 ゴムカバー
L型
3112EL
引掛形
接地形2P 15A 125V エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3112EL-L5
引掛形
接地形2P 15A 125V (NEMA L5-15) エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3122RL
引掛形
接地形2P 15A 250V (NEMA L6-15) L型プラグ (ゴムカバー) 黒色 ゴムカバー
L型
3122EL-L6
引掛形
接地形2P 15A 250V (NEMA L6-15) エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3122GRL
引掛形
接地形3P 15A 250V L型プラグ (ゴムカバー) 黒色 ゴムカバー
L型
