オーバーサイズコードコネクタボディ 20A
オーバーサイズコードコネクタボディ20Aとは、太い導体の電線・ケーブルのダウンサイジングを可能にする引掛形20A定格のコードコネクタボディです。
通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適で、電線の端末に結線したプラグとコネクタの接続だけで、手軽に電線の導体サイズ変更を図ることができます。
NEMA L5-20準拠品・NEMA L6-20準拠品ともに、8mm²・14mm²電線の結線が可能です。
【ラインナップ】
・引掛形：コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
製品情報

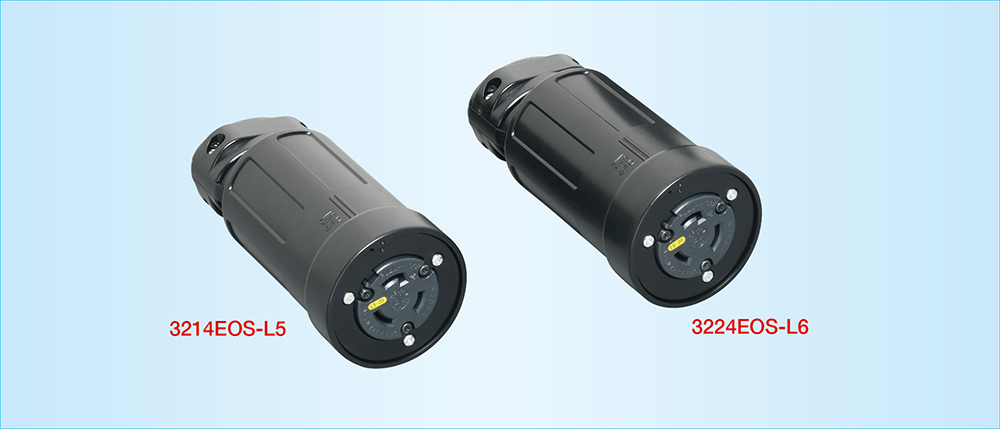

3224EOS-L6 接地形2P 20A 250V (NEMA L6-20) 単相200Ｖ 引掛形 オーバーサイズコードコネクタボディ

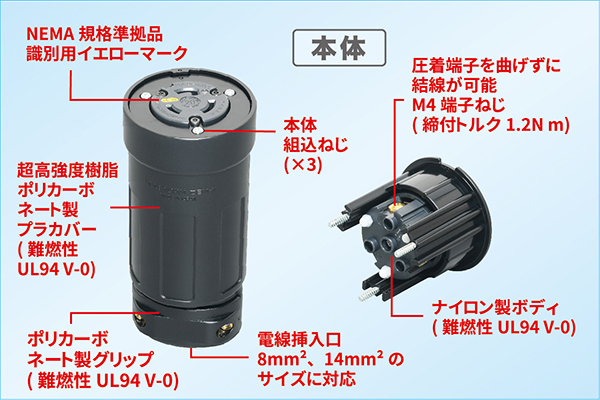

接地2P(3心) 引掛形形状のオーバーサイズコードコネクタボディです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバーとグリップの材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣が可能です。
最大14mm²という高いレベルでの導体サイズダウンに対応しているため、当社20A同定格品の3224N-L6と比較すると、大きいサイズとなっています。
電線接続例
20Ａ定格品・30Ａ定格品ともに、8mm²・14mm²電線の結線が可能です。
端子台やボックスを使用せずに、プラグとオーバーサイズコードコネクタボディの接続だけで手軽に電線サイズを変えることができるため、施工性・自由性の向上を図ることができ、省力化に貢献します。
8mm²電線接続用ブッシングチューブ 使用方法
8mm²電線を結線する際には、あらかじめ付属のブッシングチューブを電線に通しておき、本体に結線後、製品のグリップ近傍にチューブを移動させてグリップを締めてください。
別売オプション
安全キャップ

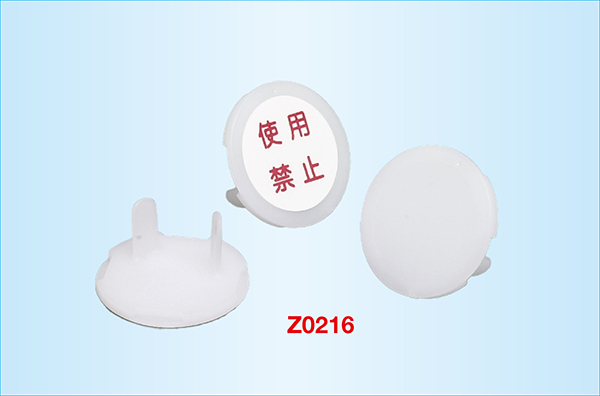

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形20A 接地形2P用]
Z0216：安全キャップ（10ヶ入、使用禁止ラベル付属）
