ダブルコネクタボディ 15A

ダブルコネクタボディとは、耐候性・耐久性に優れ、同時にニ負荷(合計1500W)までの分岐が可能な最終端末用のコードコネクタボディです。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。
・抜止形:平刃形の接地形2P 15A 125Vのプラグが使用でき、篏合後に右に回すと簡易ロックできるさし込み口です。(確実な接続・性能を必要とする場合は引掛形をご使用ください。)

製品情報

3113R 接地2P 15A 125V 引掛形ダブルコネクタボディ

引掛形のさし込み口が2つある、接地2P(3心) 複式のコードコネクタボディです。

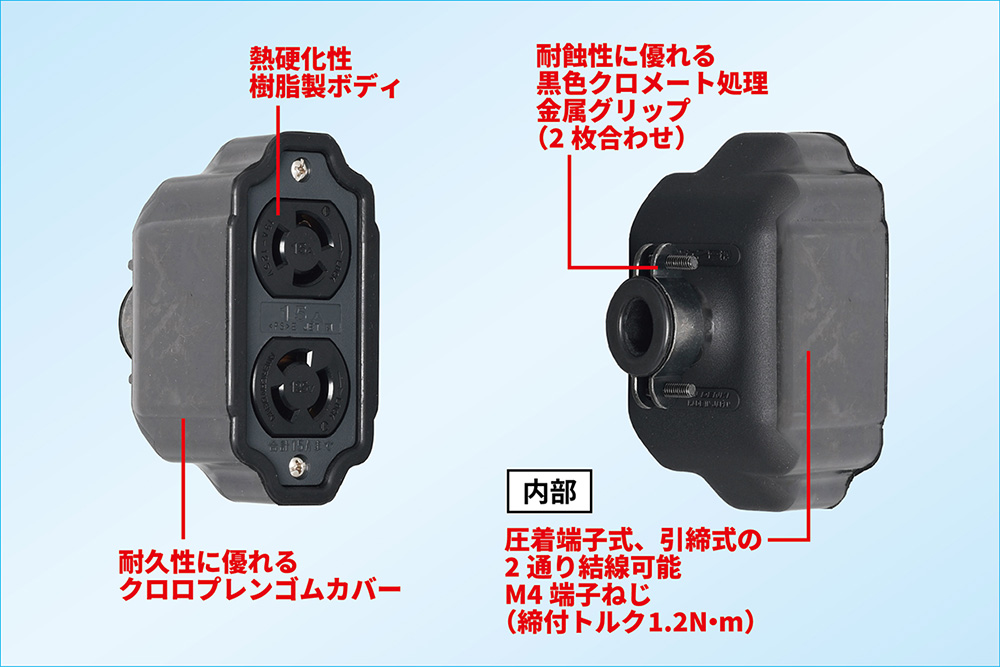

本体の主体となるカバーは、耐候性・耐久性に優れる高品位クロロプレンゴム製で内蔵されているコンセントを頑強に守ります。
電線接続は、電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の電線挿入穴を利用した「引締式」の2方式が可能です。
電線引き止めは金属グリップで確実に保持できます。

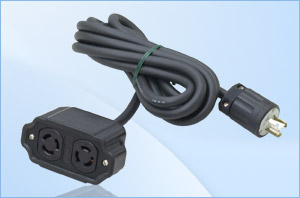

電線接続状態

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形 15A 接地形2P・接地形3P用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル付属)
[平刃形・抜止形 15A 接地形2P 125V用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)

ダブルコネクタボディ 15Aのラインナップ

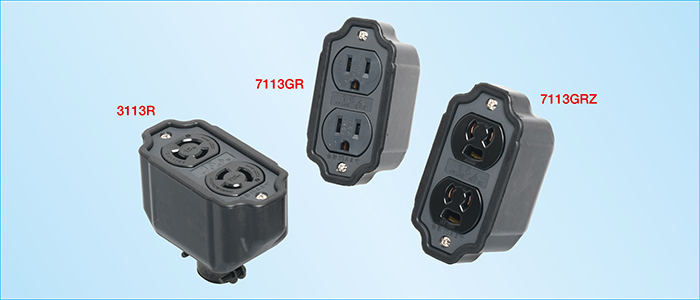

型番 極配置 定格仕様 品名仕様 備考
3113R
引掛形・2ヶ
接地形2P 15A 125V ダブルコネクタボディ 黒色 ゴムカバー
7113GR
平刃形・2ヶ
接地形2P 15A 125V (NEMA 5-15) ダブルコネクタボディ 黒色 ゴムカバー
7113GRZ
抜止形・2ヶ
接地形2P 15A 125V ダブルコネクタボディ 黒色 ゴムカバー
