UL/CSA規格認証取得のパネル用コンセントは、壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
アメリカ・カナダの安全規格であるUL/CSA規格認証を取得しており、安全性に優れています。また日本の電気用品安全法(PSE)にも適合しているため、国内での使用も可能です。
カバー開閉式の防水パネルリフトカバーを取り付けて蓋を閉じることによって、未使用時をIP44の防塵・防水仕様にすることができます。
直流での使用が可能です。その際には、プラグを抜く前に必ず機器側の電源を遮断して、アーク放電を消弧させてください。
直接取付の製品です。標準プレートは使用できませんので、ご注意ください。

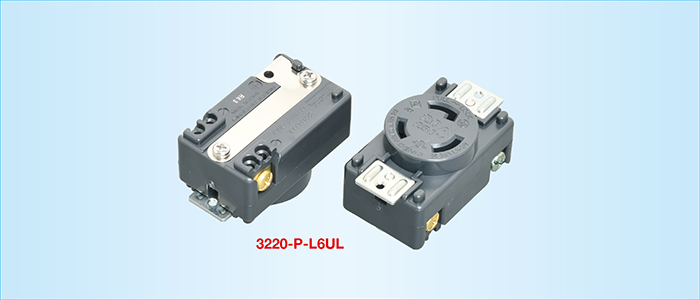

輸出機器用としても最適なUL規格・CSA規格認定仕様の、単相 200V引掛形さし込み口のパネル用コンセントです。
電気用品安全法(PSE)にも適合しているため、国内/海外仕様の統一化を図ることができます。

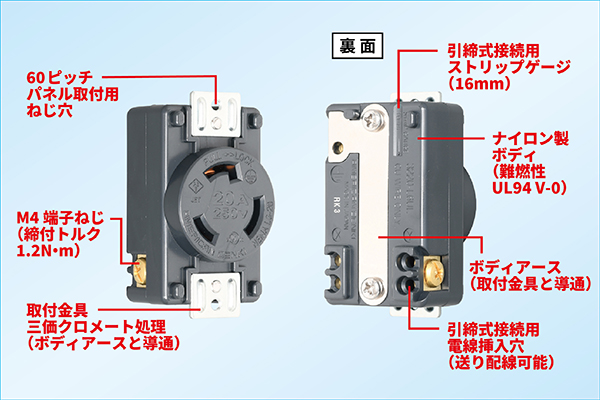

ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
アース端子ねじは脱落防止仕様となっているため、圧着端子で接続する際には「先開型圧着端子」をご使用ください。
接地極のアース端子は、止めねじを通じて表側のコンセント取付金具と電気的に接続されているため、漏電時にもアースされる構造となっています。

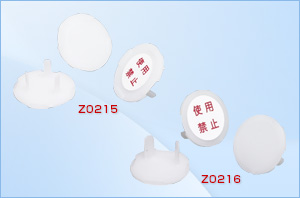

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップ(蓋)です。
[引掛形20A 接地形2P用]
Z0216(10ヶ入、使用禁止ラベル付属)
パネル用コンセント用の充電部(結線部)安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0262:絶縁カバー
※写真は埋込コンセントを用いた使用例です。
パネル用コンセントに取付可能なカバー開閉式のプレートです。
リフト可動するカバー(蓋)部は、プラグの差し込み時に80゚・160゚の位置でロック(静止)でき、全閉時はIP44の防水性能を有します。
カバーは簡易ロック機能が付いていますので、全閉時での多少の衝撃等によるカバー開きの心配はありません。
PLC35W:防水パネルリフトカバー(ボス径φ34.5用)
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
3220-P-L6UL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | UL/CSA規格 パネル用コンセント | 黒色 | UL/CSA規格認証取得品 |
