未使用時には、付属の防水平蓋(チェーン付)をねじ締めすることによりインレット部を密閉し、粉塵や全方向からの噴流水に対して保護されているIP65性能にて保護します。
使用時には差し込んだコードコネクタボディの上に被せる防水丸蓋をねじ締めすることによって、IP65適合品となります。

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。スマートハウスや非常時給電(非常用電源)、移動式宿泊施設、移動式配電盤や移動店舗など、使用時・未使用時ともに高い防水・防塵性能を必要とする受電口（外部電源取込口）に最適です。

単相100V 引掛形の耐塵・防噴流形フランジインレットです。
絶縁部のボディの材質には、耐熱性･耐トラッキング性に優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂をを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣と、電線挿入穴を利用した｢引締式｣の2方式が可能です。

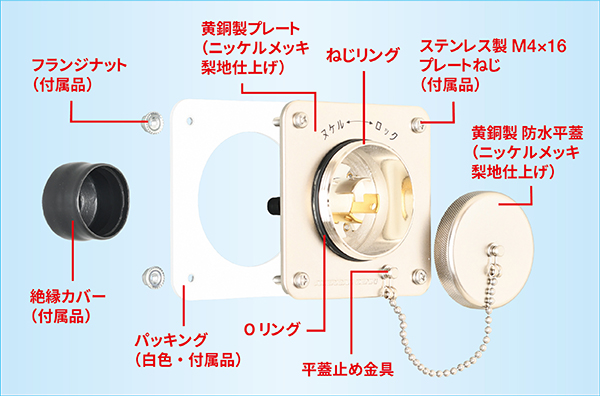

また黄銅製のプレートは、耐触性･耐環境性に優れるニッケルメッキを施し、さらに表面は梨地仕上げなので落ち着いた高級感溢れる美観を提供します。
付属する絶縁カバーは、インレットボディ裏面(端子部付近)に被せるだけで、容易に充電部の露出を避けることができます。

インレット部の防水密閉にはクロロプレン製Oリングを、プレートと造営材(取付対象物)との防水密閉にはEPR製パッキングを採用し、密閉の信頼性を向上させました。
造営材の前面にプレートとパッキングを設置して取付ねじを通し、造営材の裏側からフランジナットを締め付けることで固定します。

壁面や盤面などの取付面の色相に合わせて、パッキングの色を黒色に変更することが可能です。(CR製)
Z0211:パッキング(黒色)15A用
※防水形フランジインレット(耐じん・防噴流形)には、あらかじめ白色品が付属しています。

あらかじめ本体のねじリング部分に組み込まれている、保護等級IP65の密閉性能を高めるためのゴム製のOリングです。劣化してきた際の交換用としてお使いください。
Z0920: Oリング
