新0Uコンセントバー 20A/30A入力 抜止形

従来品からスタイルや機能が向上した新0Uコンセントバー 抜止形は、サーバーラック(19インチラック)の垂直方向に設置可能な、IT・OA機器に電源を供給するための多数口コンセントバーです。
20Aまたは30Aの入力が可能な上、出力に15Aの抜止形が設定されているため、サーバーを主体とする電源環境の構築を強力にサポートし、省スペースで安定した電源供給を行うことができます。
電気用品安全法(PSE)適合品なので、日本国内での使用が可能です。
※本製品は機器用(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。

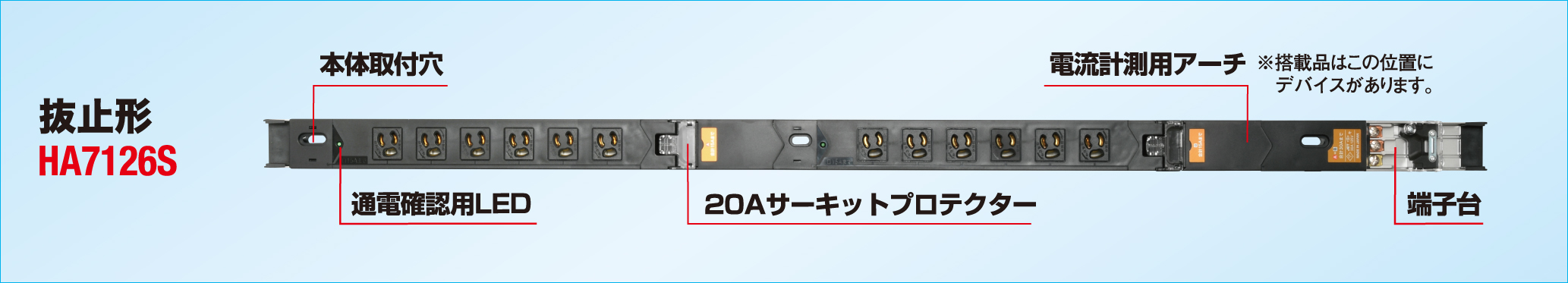

製品情報

20Aまたは30Aの入力で15Aの電源が供給可能!

サーバーラック(19インチラック)の正面・背面・両側面へ垂直方向に取付可能な、接地形2P 15A 125Vの抜止形12ヶ口・18ヶ口・24ヶ口の多数口コンセントバーです。
20A入力と30A入力 サーキットプロテクター付をラインナップしました。
また30A入力 サーキットプロテクター付は、本製品1台で電源回路を2分岐しており、それぞれの回路に20Aサーキットプロテクターを設置。過電流を感知して電流を遮断するだけではなく、ON/OFFで意図的に系統ごとの管理をするなど、さまざまな電源環境の構築に貢献します。
さらにクランプによる電流計測が可能な電流計測アーチ付も用意しました。

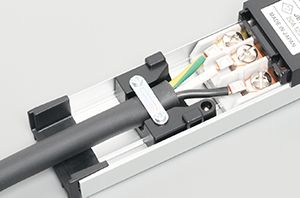

端子台
20A・30A定格の入力設定が可能なため、VCT3.5mm² 〜VCT5.5mm²電線の接続ができます。
また結線状態が一目で分かる透明カバー仕様です。

本体取付穴
各社製19インチラックに取付可能です。
(M5・M6なべ小ねじ対応)

LEDランプ
通電状況を確認できる緑色LEDランプを1系統につき1つ搭載しています。

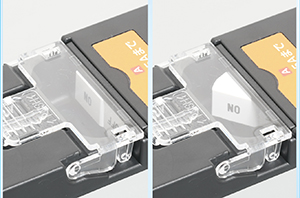

20Aサーキットプロテクター
30A入力品には1系統につき1ヶ、過負荷による過電流を感知して電流を遮断する20Aサーキットプロテクターを搭載
意図的にON/OFFすることができるため、系統ごとの電源管理も可能です。
目視で動作状態が確認でき、意図せずOFFにしてしまうなどの誤動作を防ぐ透明カバー付です。
※30A入力品のみ

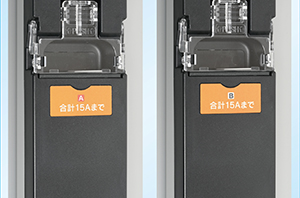

グループ表示
30A入力品には、電源管理を容易に行えるよう、系統ごとに色を分けてアルファベットでグループ表示を施しています。
※30A入力品のみ

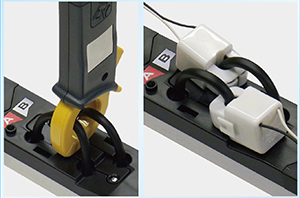

電流計測用アーチ
30A入力品には、クランプ型電流センサーやクランプメーターで使用電流の計測が可能な、電流計測用アーチ付を用意。
片側をクランプすると系統ごとの測定、両方をクランプすると総合計の測定ができます。
※30A入力タイプのみ

別売オプション

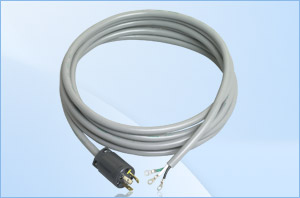

NEMA L5-20P コードセット

20A入力タイプのコンセントバーに使用可能な、引掛形 接地形2P 20A 125V(NEMA L5-20P準拠)ナイロンプラグのコードセットです。
※コード VCT3.5mm²×3C (5M)
 端末端子処理済(R3.5-5S×3ヶ)

型番:3212N-L5-CS

NEMA L5-30P コードセット

30A入力タイプのコンセントバーに使用可能な、引掛形 接地形2P 30A 125V(NEMA L5-30P準拠) ナイロンプラグのコードセットです。

コード VCT5.5mm²×3C (5M)
 端末端子処理済(R5.5-5×3ヶ)

型番:3312N-L5-CS

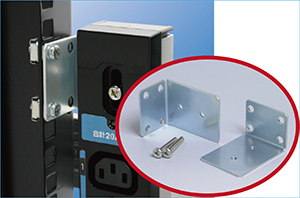

L型ブラケット

パネルマウントフレームに対して垂直取付を可能にする、頑強な金属製L型ブラケットです。
型番:HA-SPTL(2ヶ入、取付ねじ2本付属)

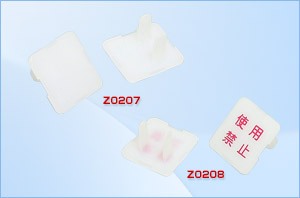

安全キャップ

使用していないさし込み口へのホコリ等の異物侵入を防ぐ、安全対策のためのキャップです。
[表示なし] Z0207(10ヶ入)
[使用禁止表示付] Z0208(10ヶ入)

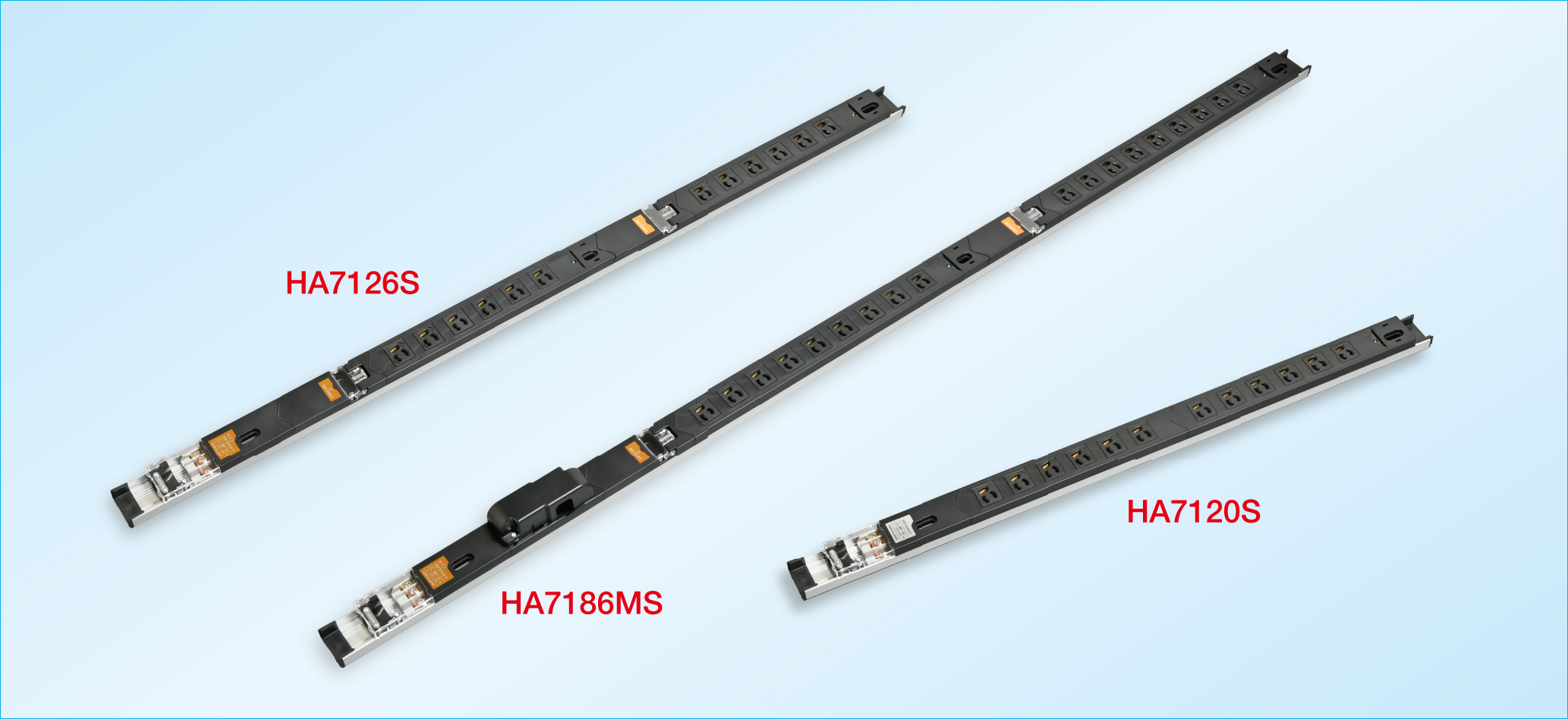

新0Uコンセントバー 20A/30A入力 抜止形のラインナップ

型番 極配置 定格仕様 品名仕様 備考
HA7120S
抜止形・12ヶ
接地形2P 20A 125V 0Uコンセントバー 20A入力 抜止形 黒色 スリムタイプ
(旧品:HA7120)
HA7180S
抜止形・18ヶ
接地形2P 20A 125V 0Uコンセントバー 20A入力 抜止形 黒色 スリムタイプ
受注生産品
(旧品:HA7180)
HA7240S
抜止形・24ヶ
接地形2P 20A 125V 0Uコンセントバー 20A入力 抜止形 黒色 スリムタイプ
受注生産品
(旧品:HA7240)
HA7126S
抜止形・12ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
(旧品:HA7121S)
HA7186S
抜止形・18ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
(旧品:HA7181, HA7181S)
HA7186MS
抜止形・18ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
電流計測用アーチ付
受注生産品
(旧品:HA7182MS)
HA7246S
抜止形・24ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
(旧品:HA7241, HA7241S)
HA7246MS
抜止形・24ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
電流計測用アーチ付
受注生産品
(旧品:HA7242MS)
