防水形コードコネクタボディ 15A

防水形コードコネクタボディとは、電線を結線してプラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。防水形プラグ(弊社製)との組み合わせで、使用時に防水性能を持つ中継用器具となります。
JIS C0920(電気機械器具の外郭による保護等級)IP65相当品です。
アメリカン電機の防水形コードコネクタボディ15Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。

表記の防じん・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防じん・防水形器具(外郭による保護等級:IPコード)」をご覧ください。

製品情報

2114N 2P 15A 125V 引掛形コードコネクタボディ

2P引掛形栓刃のコードコネクタボディです。
非防水形のコードコネクタボディですが、ケーブルグランド式のクランプキャップ(電線引き止め部)は防水性能を有しており、別売のプラグ2112Nと防水カプラーZ0351の組み合わせで、使用時にIP64の防水性能をもつ器具として使用できます。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
端子ねじの締め付けによる最も信頼性の高い「圧着端子式」となっています。
ハードなナイロン樹脂製ですが、コンパクトな丸みのあるデザインで手に優しいプラグです。

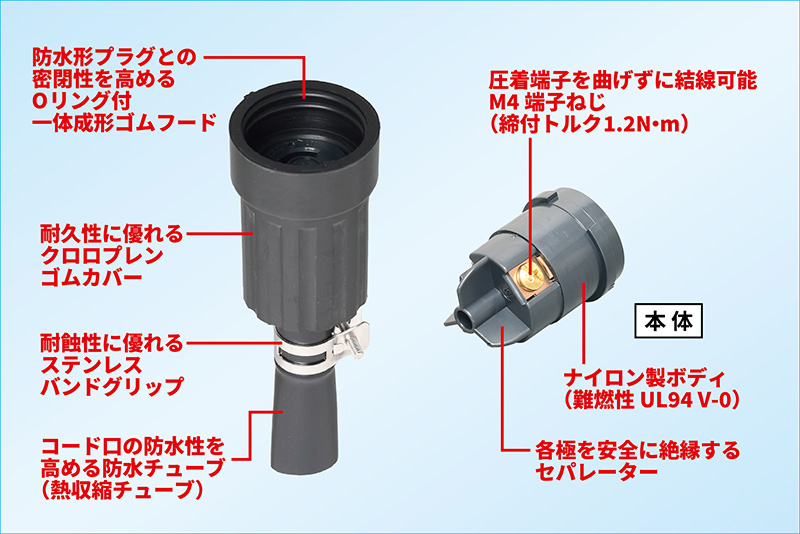

R104 接地形2P 15A 125V 引掛形 防水形コードコネクタボディ

接地形2P(3心)引掛形の防水形コードコネクタボディです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。
防水性能の要となるカバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。またカバーと一体となった防水フランジ内にはOリングを設けており、専用の防水形プラグR102との組み合わせによって防水の効果を発揮し、IP65の性能を保ちます。
電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。電線の引き止めには、確実に保持ができ、耐蝕性に優れるステンレス製丸バンドを採用しました。

防水密閉構造

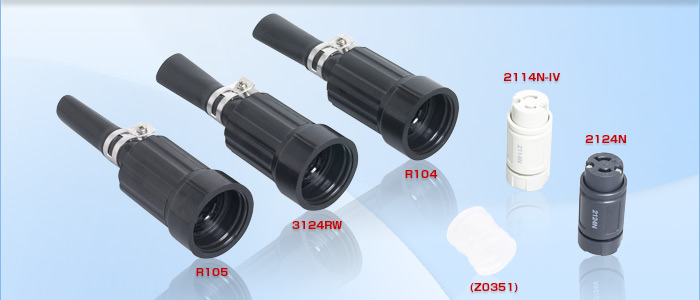

防水形コードコネクタボディ 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2114N
引掛形
2P 15A 125V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
2114N-IV
引掛形
2P 15A 125V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
2124N
引掛形
2P 15A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
2124N-IV
引掛形
2P 15A 250V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
R104
引掛形
接地形2P 15A 125V 防水形コードコネクタボディ 黒色 ゴムカバー
3124RW
引掛形
接地形2P 15A 250V (NEMA L6-15) 防水形コードコネクタボディ 黒色 ゴムカバー
R105
引掛形
接地形3P 15A 250V 防水形コードコネクタボディ 黒色 ゴムカバー
