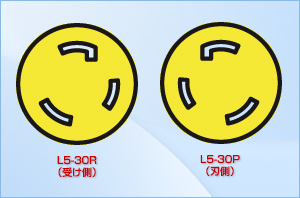

アメリカン電機のNEMA規格L5-30R/NEMA L5-30Pシリーズには、引掛形 接地形2P 30A 125V定格のNEMA規格 L5-30に準拠したコンセントやプラグ、フランジインレット、OAタップやコンセントバーなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。
■NEMA規格とは
NEMA(National Electrical Manufacturers Association、米国電機製造業者協会)によって、電気製品などの選択、および購入の手引きとする目的で制定された団体規格です。WD 6項にて配線器具に関する記述があり、定格や極配置寸法などが定められています。
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
3310-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 埋込コンセント | 黒色 | |
3310-L5-IV | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 埋込コンセント | 白色 | |
3310-L5UL | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | UL/CSA規格 埋込コンセント | 黒色 | UL/CSA規格認証取得品 |
3310-P-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | パネル用コンセント | 黒色 | |
3310-P-L5UL | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | UL/CSA規格 パネル用コンセント | 黒色 | UL/CSA規格認証取得品 |
3311-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 露出コンセント | 黒色 | |
3312N-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3312N-L5-RD | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | プラグ (ナイロンカバー・赤色) | 赤色 | ナイロンカバー |
3312N-L5-BL | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | プラグ (ナイロンカバー・青色) | 青色 | ナイロンカバー |
3312N-L5UL | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | UL/CSA規格 プラグ (ナイロンカバー) | 黒色 | ナイロンカバー UL/CSA規格認証取得品 |
3312R-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
3312EL-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | エルシェイププラグ (プラカバー・L型) | 黒色 | プラカバー L型 |
3312N-L5-CS | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | NEMA L5-30プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT5.5mm²×5M 圧着端子R5.5-5×3ヶ付 |
|
3314N-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | コードコネクタボディ (ナイロンカバー) | 黒色 | ナイロンカバー |
3314EOS-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | オーバーサイズコードコネクタボディ | 黒色 | プラカバー 8mm²、14mm²電線対応 |
3314R-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | コードコネクタボディ (ゴムカバー) | 黒色 | ゴムカバー |
3314N-L5-RD | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | コードコネクタボディ (ナイロンカバー・赤色) | 赤色 | ナイロンカバー |
3314N-L5-BL | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | コードコネクタボディ (ナイロンカバー・青色) | 青色 | ナイロンカバー |
3312RW-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 防水形プラグ | 黒色 | ゴムカバー |
3314RW-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 防水形コードコネクタボディ | 黒色 | ゴムカバー |
3315N-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | フランジインレット (ナイロンケース) | 白色 | ナイロンケース |
3315NW-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 防水形フランジインレット | 白色 | |
3313E-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | シングルタップ 引掛形1ヶ口 | 黒色 | |
3313NT-L5 | ![]() 引掛形・2ヶ |
接地形2P 30A 125V (NEMA L5-30) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
HK7113GZPT | ![]() 抜止形・4ヶ |
接地形2P 30A 125V (15A出力) | 防水形移動用分岐ボックス 抜止形4ヶ口 | オレンジ色 | 15Aサーキットプロテクター×4ヶ付 |
HK7113GHDZELB | ![]() 抜止形・8ヶ |
接地形2P 30A 125V (15A出力) | 防水形移動用分岐ボックス 抜止形8ヶ口 | オレンジ色 | 20A漏電ブレーカ×2ヶ付 |
HKC2730PT | ![]() 抜止形・8ヶ |
接地形2P 30A 125V (NEMA L5-30) | 1Uコンセントバー 30A入力 抜止形8ヶ口 | 黒色 | 入力プラグ: NEMA L5-30 VCT5.5mm²×3M 15Aサーキットプロテクター付 |
HAC7126S-RD | ![]() 抜止形・12ヶ |
接地形2P 30A 125V | 0Uコンセントバー 30A入力 抜止形12ヶ口・赤色 | 赤色 | スリムタイプ 20Aサーキットプロテクター×2ヶ付 入力プラグ: NEMA L5-30 VCT5.5mm²×3M (旧品:HAC7121S-RD) |
HAC7126S-BL | ![]() 抜止形・12ヶ |
接地形2P 30A 125V | 0Uコンセントバー 30A入力 抜止形12ヶ口・青色 | 青色 | スリムタイプ 20Aサーキットプロテクター×2ヶ付 入力プラグ: NEMA L5-30 VCT5.5mm²×3M (旧品:HAC7121S-BL) |
HKC0540PT | ![]() 抜止形・2ヶ |
接地形2P 30A 125V (NEMA L5-30) | コンセントバー 2系統 抜止形 | 黒色 | 入力プラグ: NEMA L5-30 VCT5.5mm²×3M 15Aサーキットプロテクター×2ヶ付 |
3310-2-L5 | ![]() 引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 防水形プレート 専用コンセント | 黒色 |
