防じん・防水形シーロックプレート

防じん・防水形シーロックプレートは、大きな衝撃・振動でも開きにくい、高密閉性能に優れる「ロック方式」を採用した、カバー開閉式のプレートです。
取付方法によって、カバー全閉時にIP65(耐じん・噴流形)仕様にもなります。
アメリカン電機の防じん・防水形シーロックプレートシリーズは、豊富なバリエーションがあるので、ご使用になる埋込コンセントの仕様や環境に合わせての選択が可能です。

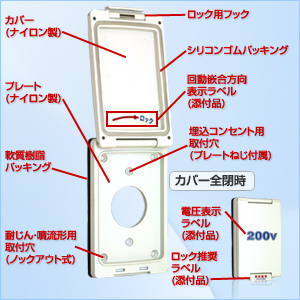

防じん・防水形シーロックプレートの特長

埋込コンセント用取付穴で取り付けると、カバー付プレートとして機能します。
耐じん・噴流形用取付穴(ノックアウト式)にて4点止め取り付けを行うことで、IP65(耐じん・噴流形)仕様のプレートとして機能します。
(注)別売のボデービス(BS15WBBS20WB)をお求めください。

使用の際には、カバー全開位置(180゚)で静止させることができます。
プレート本体、カバーは耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しております。
また、プレート底面には難燃性軟質樹脂パッキングを、さらにカバー内側には高品質シリコンゴムパッキングを採用することで防塵・防水性能を保っています。
プレートねじの他、便利な表示ラベル(LB-Sラベル)が付属しています。

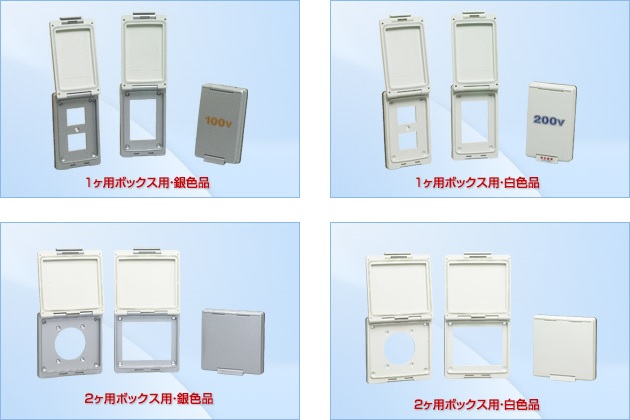

プレート本体およびカバー表面に、メタリックの美しいシルバー塗装を施した銀色品と、お求めやすい標準仕様の白色品から選択が可能です。
(注)防塵・防水形仕様としてご使用の際は、必ず「耐じん・噴流形用取付穴」を用いて取り付けをしてください。「埋込コンセント用取付穴」のみの取り付けでは、耐じん・噴流形用の機能が得られませんのでご注意ください。

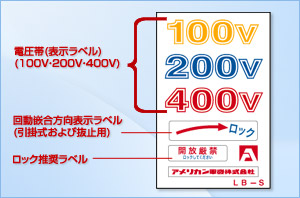

表示ラベル(LB-Sラベル:添付品)

電圧表示など、防じん・防水形シーロックプレートに最適なラベルセットです。
(各製品に1シート添付します)
状況に応じて適宜ご使用できます。
防じん・防水形シーロックプレート以外にも使用可能です。

※別売:LB-S(10枚入)

防じん・防水形シーロックプレートのラインナップ

型番 極配置 定格仕様 品名仕様 備考
SLP1000-SV 15A・20A複式埋込コンセント専用(小判穴×2) 防じん・防水形シーロックプレート(銀色) 銀色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP1000 15A・20A複式埋込コンセント専用(小判穴×2) 防じん・防水形シーロックプレート(白色) 白色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP1100-SV 15A複式横型埋込コンセント専用(角穴×2) 防じん・防水形シーロックプレート(銀色) 銀色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP1100 15A複式横型埋込コンセント専用(角穴×2) 防じん・防水形シーロックプレート(白色) 白色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP3000-SV 15A・20A埋込コンセント専用(ボス径Φ34.5) 防じん・防水形シーロックプレート(銀色) 銀色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP3000 15A・20A埋込コンセント専用(ボス径Φ34.5) 防じん・防水形シーロックプレート(白色) 白色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP4000-SV 引掛形20A・30A埋込コンセント専用(ボス径Φ40.5) 防じん・防水形シーロックプレート(銀色) 銀色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP4000 引掛形20A・30A埋込コンセント専用(ボス径Φ40.5) 防じん・防水形シーロックプレート(白色) 白色 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP9000-SV 多目的タイプ(穴寸法: 65×42) 防じん・防水形シーロックプレート(銀色) 銀色 1ヶ用ボックス用
LB-Sラベル(電圧表示ラベル)付
SLP9000 多目的タイプ(穴寸法: 65×42) 防じん・防水形シーロックプレート(白色) 白色 1ヶ用ボックス用
LB-Sラベル(電圧表示ラベル)付
SLP5000-SV 平刃形30A・50A・60A埋込コンセント専用 防じん・防水形シーロックプレート(銀色) 銀色 2ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP5000 平刃形30A・50A・60A埋込コンセント専用 防じん・防水形シーロックプレート(白色) 白色 2ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
SLP9100-SV 多目的タイプ(穴寸法: 71×99) 防じん・防水形シーロックプレート(銀色) 銀色 2ヶ用ボックス用
LB-Sラベル(電圧表示ラベル)付
SLP9100 多目的タイプ(穴寸法: 71×99) 防じん・防水形シーロックプレート(白色) 白色 2ヶ用ボックス用
LB-Sラベル(電圧表示ラベル)付
