防水形プレート専用コンセント 30A
防水形プレート専用コンセントとは、使用時・未使用時ともにIP65の防塵・防水性能を持つアメリカン電機の防水形プレート(耐じん・防噴流形) に取付可能な専用コンセントです。
防水コンセント・防塵コンセントとして屋内・外を問わず電源を設置することができます。
風雨にさらされるような屋外だけではなく、水等が飛散する可能性がある厨房や食料品製造工場（食品工場）、食品加工作業場（加工場）、また医薬品製造工場（製薬工場）や一切の粉塵を許さないクリーンルームなど、屋内での電源コンセントの使用にも最適です。
製品情報

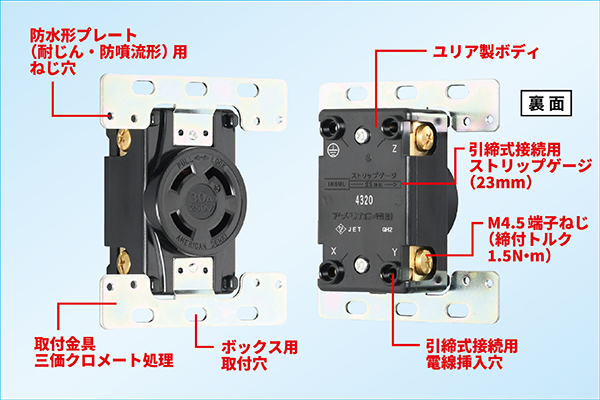

4320-2 接地形3P(旧4P) 30A 250V 三相200V 引掛形 防水形プレート専用コンセント
三相200V、接地3P引掛形形状の防水形プレート取付専用埋込コンセントです。
通常の埋込コンセント4320とは異なり、防水形プレート(耐じん・防噴流形) W701-2への取付対応のために取付金具の仕様が大きくなっています。
電線接続は、電線接続は端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣と、電線挿入穴を利用した｢引締式｣の2方式が可能です。
(適用ボックスは、2個用ボックスでの使用となります)

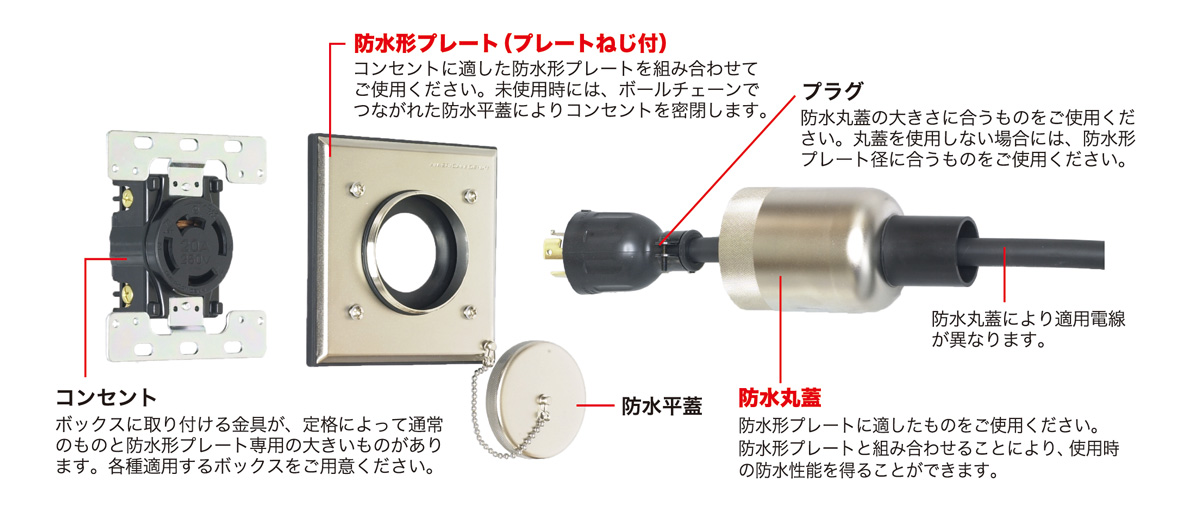

防水形プレート(耐じん・防噴流形)の組み合わせ
保護等級IP65 防水形プレート(耐じん・防噴流形) 紹介動画
別売オプション
安全キャップ
使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形30A 接地形2P・3P用]
Z0213：安全キャップ（10ヶ入、使用禁止ラベル付属）
[引掛形30A 接地形3P用]
Z0217：安全キャップ（10ヶ入、使用禁止ラベル付属）
絶縁カバー（はめ込みタイプ）
防水形プレート専用コンセント（2320-2を除く）用の充電部（結線部）安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0264:絶縁カバー
※写真は埋込コンセントを用いた使用例です。

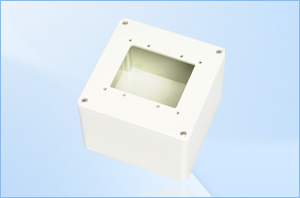

防水形マルチボックス
埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920（電気機械器具の外郭による保護等級）IPX5適合品にもなります。
MBW7100：防水形マルチボックス2連用
防水形プレート専用コンセント 30Aのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 2320-2 |  引掛形 |
2P 30A 250V | 防水形プレート 専用コンセント | 黒色 | |
| 3310-2-L5 |  引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 防水形プレート 専用コンセント | 黒色 | |
| 3320-2-L6 |  引掛形 |
接地形2P 30A 250V (NEMA L6-30) | 防水形プレート 専用コンセント | 黒色 | |
| 3320-2 |  引掛形 |
3P 30A 250V | 防水形プレート 専用コンセント | 黒色 | |
| 3360-2 |  引掛形 |
3P 30A 600V | 防水形プレート 専用コンセント | 黒色 | |
| 4320-2 |  引掛形 |
接地形3P 30A 250V | 防水形プレート 専用コンセント | 黒色 | (注)NEMA L15-30とは互換性がありません。 |
| 4320-2-L15 |  引掛形 |
接地形3P 30A 250V (NEMA L15-30) | 防水形プレート 専用コンセント | 黒色 | |
| 4360-2 |  引掛形 |
接地形3P 30A 600V | 防水形プレート 専用コンセント | 黒色 |
