防水形フランジインレット(ナイロンカバータイプ) 30A

防水形フランジインレットとは、屋外の移動用機器や充電装置などの受電口として最適な、逆芯タイプの配線器具です。給電側にコードコネクタボディを使用し、機器や壁面に設置したフランジインレットにさし込むことで、電気を供給します。カバー全閉時に防水仕様となります。JIS C0920(電気機械器具の外郭による保護等級)IP44適合品です。

ゴルフカートなどのバッテリー車の充電や冷凍車、蓄電池や移動用照明器の受電口に最適です。
アメリカン電機の防水形フランジインレット30Aシリーズは豊富な定格のバリエーションがあるので、ご使用に合わせた選択が可能です。

製品情報

4325NW 接地形3P 30A 250V 引掛形 防水形フランジインレット

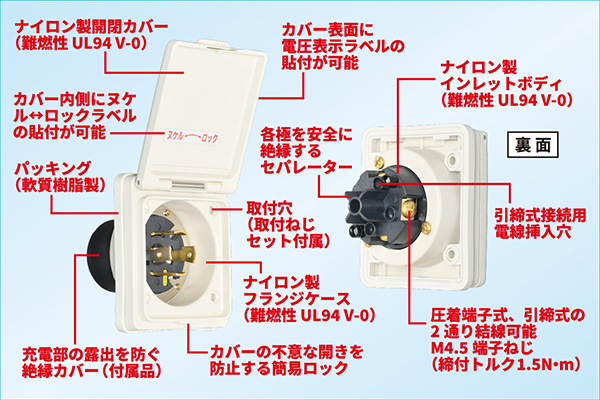

リフト可動するカバー(蓋)部は、プラグの差し込み時に80゚・160゚の位置でロック(静止)でき、全閉時はIP44の防水性能を有します。
カバーは簡易ロック機能が付いていますので、全閉時に多少の衝撃でカバーが開く事はありません。
絶縁部であるインレットボディと外郭となるカバーおよびベースフランジの材質には、耐熱性・耐トラッキング性に優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。ベースフランジのパッキングには難燃(UL94 V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
充電部の露出を避けることができる絶縁カバーが付属します。

カバーのリフト可動

リフト可動するカバーは、全閉時(0゚)から、プラグの差し込み時(使用時)に80゚と全開時160゚の位置で静止可能です。

絶縁カバー(付属品)

インレットボディ裏面(端子部付近)に被せるだけで、容易に充電部の露出を避けることができます。
※画像は20A製品(4225NW)です。

防水形フランジインレット(ナイロンカバータイプ) 30Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3315NW-L5
引掛形
接地形2P 30A 125V (NEMA L5-30) 防水形フランジインレット 白色
3325NW-L6
引掛形
接地形2P 30A 250V (NEMA L6-30) 防水形フランジインレット 白色
3325NW
引掛形
3P 30A 250V 防水形フランジインレット 白色
3365NW
引掛形
3P 30A 600V 防水形フランジインレット 白色
4325NW
引掛形
接地形3P 30A 250V 防水形フランジインレット 白色
4325NW-L15
引掛形
接地形3P 30A 250V (NEMA L15-30) 防水形フランジインレット 白色
4365NW
引掛形
接地形3P 30A 600V 防水形フランジインレット 白色
