露出コンセント(製造中止品) 30A
露出コンセントとは、必要に応じて容易に設置できる露出タイプのコンセントで、プラグへ電源を供給するための器具です。
※露出コンセントはすべての製品が2024年4月20日で製造中止となりました。
当社製パネル用コンセント30Aと専用露出ボックスを組み合わせることによって、壁面や盤面に設置する露出コンセントの代替としての使用が可能です。(各製品ページに代替型番の掲載がございます)
専用露出ボックスのベース・カバーともに、抜群の強度を誇る難燃性UL94 V-0のポリカーボネート樹脂を採用。従来の露出コンセントと比較すると、格段に安全性・耐久性が上がることによりコストパフォーマンスの向上を図ることができます。
電線の接続方式も圧着端子式や引締式接続となることにより、安全性・施工性が向上します。
製品情報
4321 接地形3P(旧4P) 30A 250V 三相200V 引掛形 露出コンセント
三相200V、接地3P引掛形の1ヶ口露出コンセントです。
電線接続は、ベース裏面の電線挿入穴から差し込み、ベース表面にある端子ねじを締めて固定する｢差締式｣となります。
ベースの上下にノックアウト式の電線引出し口があり、押し割ることで壁面の表側から電線を通すことができるようになります。（壁面に穴を開けて電線を通す際には、電線引出し口を押し割る必要はありません。）
別売オプション

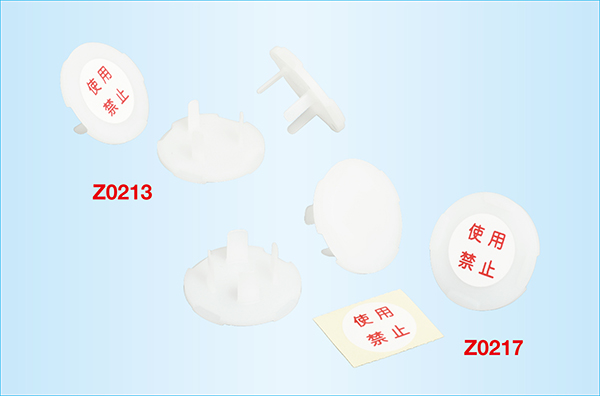

安全キャップ
使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形30A 接地形2P・3P用]
Z0213：安全キャップ（10ヶ入、使用禁止ラベル付属）
[引掛形30A 接地形3P用]
Z0217：安全キャップ（10ヶ入、使用禁止ラベル付属）

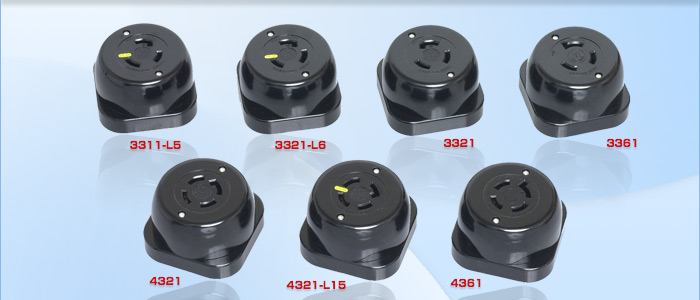

露出コンセント(製造中止品) 30Aのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 3311-L5 |  引掛形 |
接地形2P 30A 125V (NEMA L5-30) | 露出コンセント | 黒色 | |
| 3321-L6 |  引掛形 |
接地形2P 30A 250V (NEMA L6-30) | 露出コンセント | 黒色 | |
| 3321 |  引掛形 |
3P 30A 250V | 露出コンセント | 黒色 | |
| 3361 |  引掛形 |
3P 30A 600V | 露出コンセント | 黒色 | |
| 4321 |  引掛形 |
接地形3P 30A 250V | 露出コンセント | 黒色 | (注)NEMA L15-30とは互換性がありません。 |
| 4321-L15 |  引掛形 |
接地形3P 30A 250V (NEMA L15-30) | 露出コンセント | 黒色 | |
| 4361 |  引掛形 |
接地形3P 30A 600V | 露出コンセント | 黒色 |
