プラグ付コードセット 30A
作業工程の短縮を可能にする、アメリカン電機製の各種プラグが付いたコードセット品です。
結線側の端末には、それぞれの定格に合わせた丸形（R形）圧着端子が圧着されているため、それぞれの適用器具に容易に結線することが可能です。
【ラインナップ】
・引掛形：コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
製品情報
3322N-L6-CS 接地2P 30A 250V (NEMA L6-30) 引掛形プラグ付コードセット
単相200V、接地2P(3心)引掛形ナイロンカバープラグの3322N-L6が付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、0Uコンセントバーシリーズの端子台や、同定格のコードコネクタボディの端子部に容易に結線することができます。
4322N-L15-CS 接地3P 30A 250V (NEMA L15-30) 引掛形プラグ付コードセット

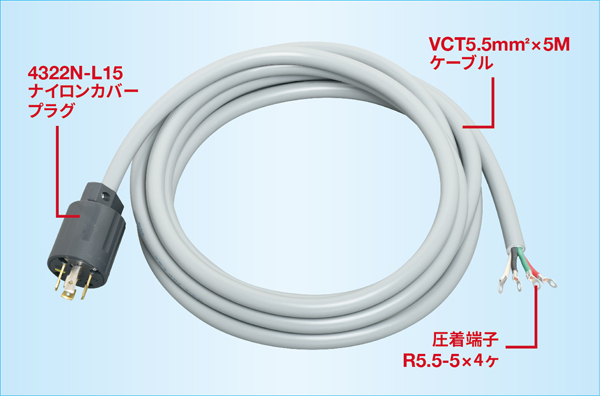

三相200V、接地3P(4心)引掛形ナイロンカバープラグの4322N-L15が付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、同定格のコードコネクタボディの端子部に、容易に結線することができます。
結線例
30A定格の0Uコンセントバーとの結線例です。
コードコネクタボディ4324N-L15との結線例です。
プラグ付コードセット 30Aのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 3312N-L5-CS |  引掛形 |
接地形2P 30A 125V (NEMA L5-30) | NEMA L5-30プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT5.5mm²×5M 圧着端子R5.5-5×3ヶ付 |
|
| 3322N-L6-CS |  引掛形 |
接地形2P 30A 250V (NEMA L6-30) | NEMA L6-30プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT5.5mm²×5M 圧着端子R5.5-5×3ヶ付 |
|
| 4322N-CS |  引掛形 |
接地形3P 30A 250V | 引掛形30Aプラグ付コードセット | 黒色 | ナイロンカバープラグ付コードセット VCT5.5mm²×5M R5.5-5×4ヶ付 (注)NEMA L15-30とは互換性がありません。 |
| 4322N-L15-CS |  引掛形 |
接地形3P 30A 250V (NEMA L15-30) | NEMA L15-30プラグ付 コードセット | 黒色 | ナイロンカバープラグ付コードセット VCT5.5mm²×5M R5.5-5×4ヶ付 |
