プラグとは、電線を結線し、コンセント等に接続して機器等へ電源を供給するために用いる器具です。
アメリカン電機のプラグ20Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。
NEMA規格のL5-20、L6-20準拠のナイロンカバープラグには、赤色品・青色品が新しくラインナップしました。
接地形2P(3心)の引掛形栓刃のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
2PNCT/VCT 3.5mm²電線だけではなく、1サイズ上の太い電線5.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
黒色品・白色品に加え、新たに赤色品・青色品が登場しました。

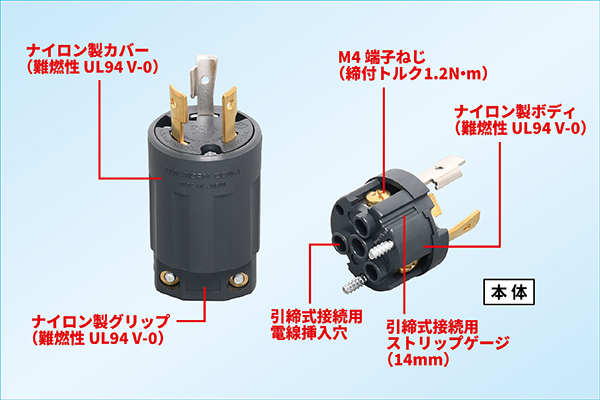

UL規格・CSA規格認定仕様の、接地形2P(3心)引掛形栓刃のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルになっています。
電線接続は、電線挿入穴を利用した「引締式」の仕様です。(国内で使用する際には圧着端子式も可能)
電気用品安全法(PSE)にも適合しているので、国内向けと海外向けの製品仕様の統一化も強力にバックアップします。
接地形3P(4心)引掛形栓刃のプラグです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップで確実に保持できます。
接地形3P(4心)引掛形栓刃のプラグで、電線引出し口が栓刃に対して90°方向に向いた「L型形状」となっています。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップで確実に保持できます。

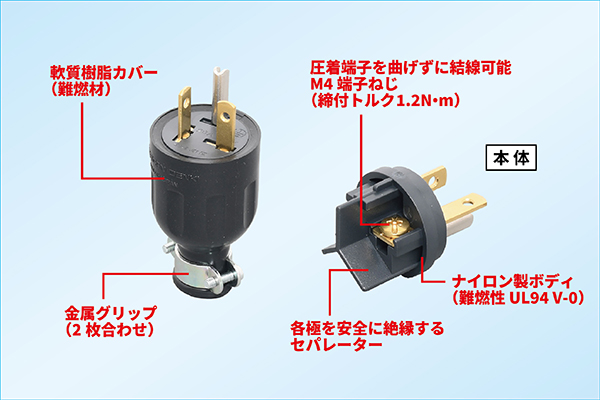

接地形2P(3心)平刃形栓刃のプラグです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップで確実に保持できます。
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
2222N | ![]() 引掛形 |
2P 20A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3212N-L5 | ![]() 引掛形 |
接地形2P 20A 125V (NEMA L5-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3212N-L5-IV | ![]() 引掛形 |
接地形2P 20A 125V (NEMA L5-20) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3212N-L5-RD | ![]() 引掛形 |
接地形2P 20A 125V (NEMA L5-20) | プラグ (ナイロンカバー) | 赤色 | ナイロンカバー |
3212N-L5-BL | ![]() 引掛形 |
接地形2P 20A 125V (NEMA L5-20) | プラグ (ナイロンカバー) | 青色 | ナイロンカバー |
3212N-L5-CS | ![]() 引掛形 |
接地形2P 20A 125V (NEMA L5-20) | NEMA L5-20プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT3.5mm²×5M 圧着端子R3.5-5S×3ヶ付 |
|
3222N-L6 | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3222N-L6-IV | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3222N-L6-RD | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 赤色 | ナイロンカバー |
3222N-L6-BL | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 青色 | ナイロンカバー |
3222N-L6-CS | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | NEMA L6-20プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT3.5mm²×5M 圧着端子R3.5-5S×3ヶ付 |
|
3222N-L6UL | ![]() 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | UL/CSA規格 プラグ (ナイロンカバー) | 黒色 | ナイロンカバー UL/CSA規格認証取得品 |
3242N-L8 | ![]() 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3222N | ![]() 引掛形 |
3P 20A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3222N-IV | ![]() 引掛形 |
3P 20A 250V | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3222R | ![]() 引掛形 |
3P 20A 250V | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
3222RL | ![]() 引掛形 |
3P 20A 250V | プラグ (ゴムカバー・L型) | 黒色 | ゴムカバー L型 |
4222N | ![]() 引掛形 |
接地形3P 20A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
4222N-IV | ![]() 引掛形 |
接地形3P 20A 250V | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
4222N-CS | ![]() 引掛形 |
接地形3P 20A 250V | 引掛形20Aプラグ付コードセット | ナイロン製プラグ付コードセット VCT3.5mm²×5M R3.5-4×4ヶ付 |
|
4222R | ![]() 引掛形 |
接地形3P 20A 250V | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
4222RL | ![]() 引掛形 |
接地形3P 20A 250V | プラグ (ゴムカバー・L型) | 黒色 | ゴムカバー L型 |
4242N-L16 | ![]() 引掛形 |
接地形3P 20A 480V (NEMA L16-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
7212GR | ![]() 平刃形 |
接地形2P 20A 125V (NEMA 5-20) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
7222GR | ![]() 平刃形 |
接地形2P 20A 250V (NEMA 6-20) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
9222N | ![]() 平刃形 |
接地形3P 20A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |

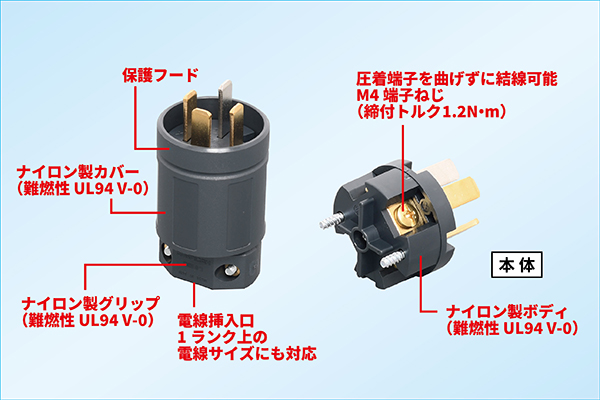

9222NB | ![]() 平刃形 |
接地形3P 20A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー (保護カバー付) |
