防水形リフトカバープレート

防水形リフトカバープレートは、衝撃・振動でも開きにくい簡易ロック方式を採用した、電線の引き出しが壁面に対して垂直になるL型プラグ専用のカバー(蓋)開閉式プレートです。
プラグを挿した状態でもカバーの開閉が可能で、カバー全閉時にはIPX3(防雨形)仕様の防雨コンセントになります。
また一般的な防雨コンセントと異なり、コンセントが下ではなく正面を向いているので、さし込み口の確認をしながらプラグの抜き差しが容易にできます。

防水形リフトカバープレートの特長

埋込コンセント用取付穴を使用した取付(2点止め、取付ねじ2本付属)で、IPX3の防水性能を持つカバー(蓋)付プレートとして機能します(防雨コンセント)。さらにノックアウト式の4点止め用の取付穴を用いて設置することによって、より強固な取付にすることができます。また4点止めの設置は、パネル用コンセントの取付も可能です。
(注)取付には、別売のボデービス(BS15WBBS20WB)、M4ナット(ZNM4をお求めください。
使用の際には、カバー全開位置(120゚)で静止させることができ、全閉時には振動等で容易に開かないように簡易ロックができます。さらに意図していないカバー開閉を防ぐために、カバー両側面にある施錠穴と南京錠(鍵)を使って、カバーと本体を鍵で固定することもできます。
プレート本体と開閉カバーの材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃仕様(UL94 V-2以上)の超高強度樹脂のポリカーボネートを採用しています。
開閉カバーはブラウン色のクリア成形のため、閉じた状態でもL型プラグの接続状態を確認することができます。
付属のゴム製ブランクピースは、開閉カバーの底面にある挿入スロットにさし込むことで、L型プラグ未接続時の開口部を塞ぐことが可能です(保護等級IP44適合)

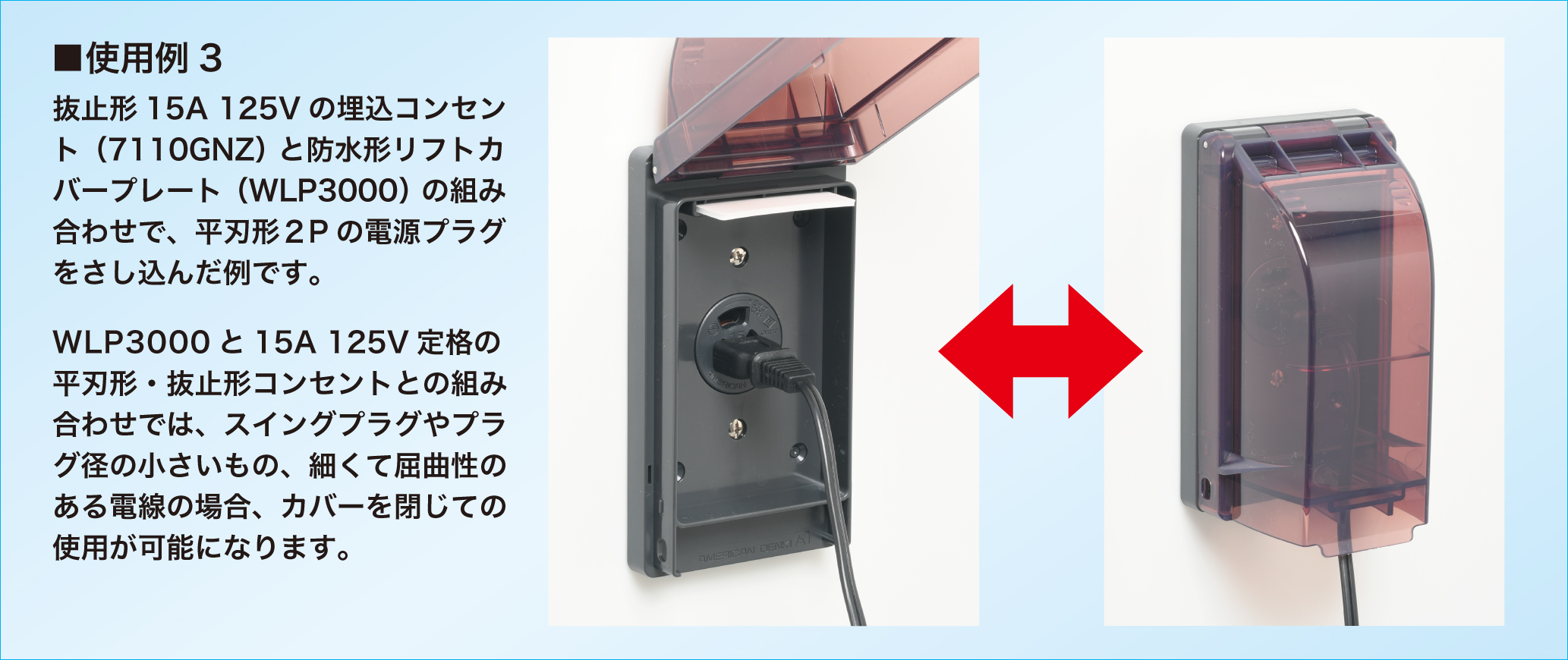

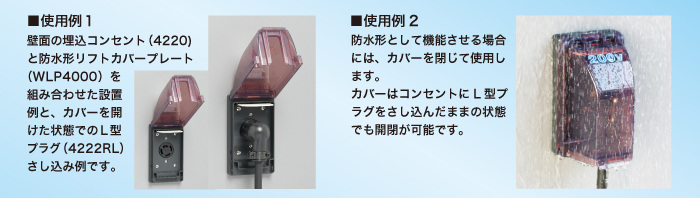

使用例

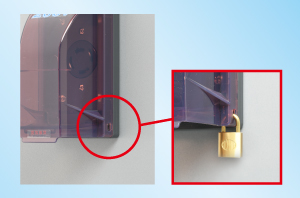

鍵穴付プレートで施錠が可能

本体と開閉カバー(蓋)両側面には、南京錠(鍵)を取り付けることができる施錠穴を設置しました。
カバー全閉時にも南京錠(鍵)のアームをそれぞれの穴に通して施錠することにより、L型プラグ使用時・未使用時でも、意図していない開閉を防止することが可能です。
※推奨 南京錠:株式会社アルファ社 品番1000-20

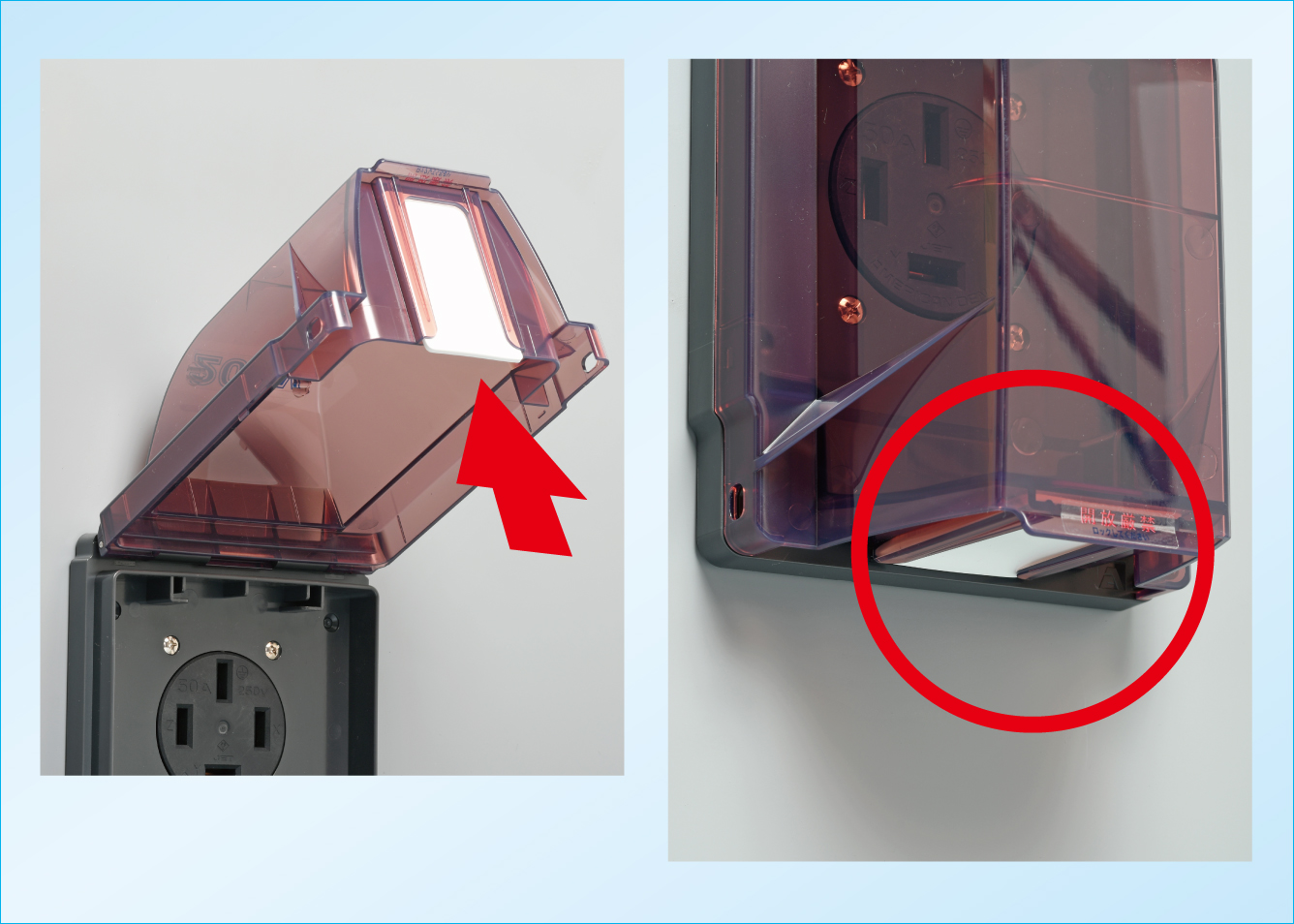

未使用時にホコリの侵入を防止

開閉カバー(蓋)に収納されているブランクピースは、L型プラグ未接続時にカバーを閉じておく際に、電線用開口部を塞ぐためのカバーとして最適です。(保護等級:IP44適合)
プレート本体に1ヶ付属されていますので、電線用開口部近傍にある挿入スロットにさし込んでご使用ください。

表示ラベル(LB-Sラベル:付属品)

電圧表示など、防水形リフトカバープレートに最適なラベルセットです。(各製品に1シート付属)
状況に応じて適宜ご使用できます。
防水形リフトカバープレート以外にも使用可能です。

※別売:LB-S(10枚入)

WLP5000紹介動画

防水形リフトカバープレートのラインナップ

型番 極配置 定格仕様 品名仕様 備考
WLP3000 引掛形15A・20A/平刃形・抜止形15A埋込コンセント専用(ボス径Φ34.5) 防水形リフトカバープレート 茶色(クリア成形) 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
WLP4000 引掛形20A・30A埋込コンセント専用(ボス径Φ40.5) 防水形リフトカバープレート 茶色(クリア成形) 1ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
WLP5000 平刃形30A・50A・60A埋込コンセント専用 防水形リフトカバープレート 茶色(クリア成形) 2ヶ用ボックス用
プレートねじ、LB-Sラベル(電圧表示ラベル)付
