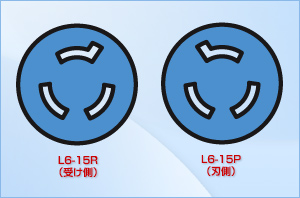

NEMA L6-15R / NEMA L6-15P
製品情報

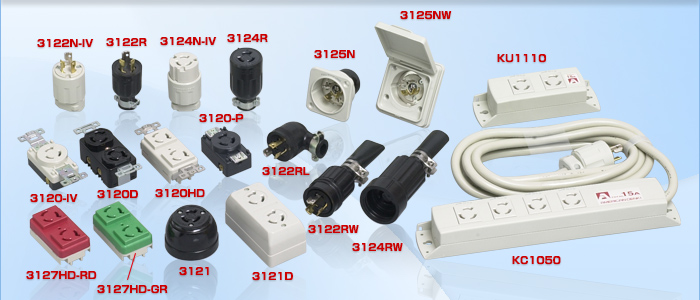

アメリカン電機のNEMA規格L6-15R／NEMA L6-15Pシリーズには、引掛形 接地形2P 15A 250V (NEMA規格 L6-15)定格のコンセントやプラグ、フランジインレット、OAタップやコンセントバーなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。
■NEMA規格とは
NEMA(National Electrical Manufacturers Association、米国電機製造業者協会)によって、電気製品などの選択、および購入の手引きとする目的で制定された団体規格です。WD 6項にて配線器具に関する記述があり、定格や極配置寸法などが定められています。
NEMA L6-15R / NEMA L6-15Pのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 3120 |  引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 埋込コンセント | 黒色 | |
| 3120D | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式埋込コンセント | 黒色 | 複式 |
| 3120HD-BK | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式横型埋込コンセント | 黒色 | 複式横型 |
| 3120HD | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式横型埋込コンセント | 白色 | 複式横型 |
| 3120-P | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | パネル用コンセント | 黒色 | |
| 3127HD | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式機器用アウトレット | 白色 | |
| 3127HD-BK | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式機器用アウトレット | 黒色 | |
| 3121 | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 露出コンセント | 黒色 | |
| 3121D | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式露出コンセント | 白色 | 複式 |
| 3122N |  引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3122N-IV | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
| 3122R | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
| 3122RL | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | L型プラグ (ゴムカバー) | 黒色 | ゴムカバー L型 2025年2月20日 製造中止予定 |
| 3122EL-L6 | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | エルシェイププラグ (プラカバー・L型) | 黒色 | プラカバー L型 |
| 3122N-CS | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 引掛形15Aプラグ付コードセット | ナイロンカバープラグ付コードセット VCT2mm²×5M R2-4×3ヶ付 |
|
| 3124N | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | コードコネクタボディ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3124N-IV | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | コードコネクタボディ (ナイロンカバー) | 白色 | ナイロンカバー |
| 3124R | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | コードコネクタボディ (ゴムカバー) | 黒色 | ゴムカバー |
| 3122RW | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 防水形プラグ | 黒色 | ゴムカバー |
| 3124RW | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 防水形コードコネクタボディ | 黒色 | ゴムカバー |
| 3125N | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | フランジインレット (ナイロンケース) | 白色 | ナイロンケース |
| 3125NW | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 防水形フランジインレット | 白色 | |
| KU1110 | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形2ヶ口 コードナシ | 白色 | |
| KC1110 | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形2ヶ口 コード3M 引掛形プラグ | 白色 | |
| KC1110 5M | 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形2ヶ口 コード5M 引掛形プラグ | 白色 | |
| KU1050 | 引掛形・4ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形4ヶ口 コードナシ | 白色 | |
| KC1050 | 引掛形・4ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形4ヶ口 コード3M 引掛形プラグ | 白色 | |
| KC1050 5M | 引掛形・4ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形4ヶ口 コード5M 引掛形プラグ | 白色 | |
| KU1250 | 引掛形・6ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形6ヶ口 コードナシ | 白色 | |
| KC1250 | 引掛形・6ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形6ヶ口 コード3M 引掛形プラグ | 白色 | |
| KC1250 5M | 引掛形・6ヶ |
接地形2P 15A 250V (NEMA L6-15) | マルチユースOAタップ 250V引掛形6ヶ口 コード5M 引掛形プラグ | 白色 | |
| HKC2650PT | 引掛形・8ヶ |
接地形2P 30A 250V (NEMA L6-30) | 1Uコンセントバー 30A入力 NEMA L6-15×8ヶ口 | 黒色 | 入力プラグ: NEMA L6-30 VCT5.5mm²×3M 15Aサーキットプロテクター付 |
