三相200V、接地3P引掛形の高容量防水形パネルコンセントです。
ボディ材質は、耐熱性･耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
防塵・防水性能の要となる頑強な外郭となるカバー部の材質には、機動隊のシールド(盾)に採用される程の抜群の強度を誇り、難燃グレードUL94V-0のポリカーボネートを採用しました。
弊社製の防水形プラグ41022RWとの組み合わせによって防塵・防水の効果を発揮し、使用時にIP65の防塵・防水性能を保ちます。
未使用の際でも、付属の防水カバーを被せることによりIP65の性能でコンセント部を保護します。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣で、端子ねじは振動による緩みに強い｢ダブルセムスねじ｣を採用しました。各端子には、38mm²用RD形・圧着端子があらかじめ付属しています。
頑強かつ防塵・防水性能のあるハイグレード仕様の高容量器具です。

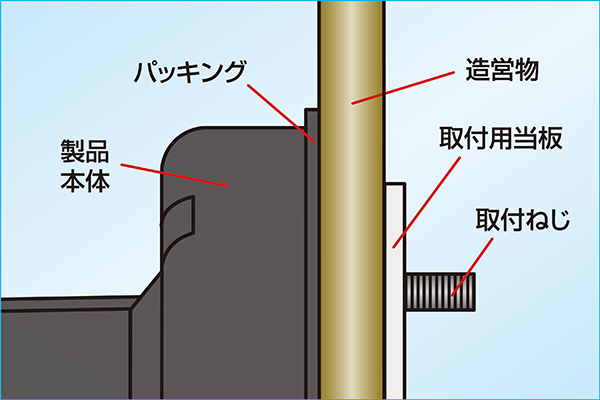

取付面となる台座にはクロロプレンゴム製パッキングがあり、付属のパネル取付ねじと取付用当板で固定することで防塵・防水性能を保つことが可能です。

充電部(結線部)の安全保護カバーです。
熱収縮チューブ仕様のため、器具の充電部が露出しないように覆いかぶせてから、工業用ドライヤーなどで熱を加え収縮させてください。
Z0257:絶縁カバー100A用(1ヶ)

100A器具に22mm²電線を結線する際に使用する、銅製スズめっき、丸形2つ穴（RD形）の圧着端子です。
Z0300:22mm²用圧着端子
※100A器具の各端子には、38mm²用RD形･圧着端子があらかじめ付属しています。
