プラグ 30A

プラグとは、電線を結線しコンセント等にさし込むことによって、機器等へ電源を供給するために用いる器具です。
アメリカン電機のプラグ30Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。
NEMA規格のL5-30、L6-30準拠のナイロンカバープラグには、赤色品・青色品が新しくラインナップしました。

製品情報

3312N-L5 接地形2P 30A 125V (NEMA L5-30) 引掛形プラグ

単相 100V 接地形2P(3心)引掛形のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
2PNCT/VCT 5.5mm²電線だけではなく、1サイズ上の太い電線8mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
黒色品に加え、新たに赤色品・青色品が登場しました。

3322N-L6UL 接地形2P 30A 250V (NEMA L6-30) 引掛形プラグ

UL規格・CSA規格認定仕様の、単相 200V、接地形2P(3心)引掛形のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は電線挿入穴を利用した「引締式」の仕様です。(国内で使用する際には圧着端子式も可能)
電気用品安全法(PSE)にも適合しているので、国内向けと海外向けの製品仕様の統一化も強力にバックアップします。

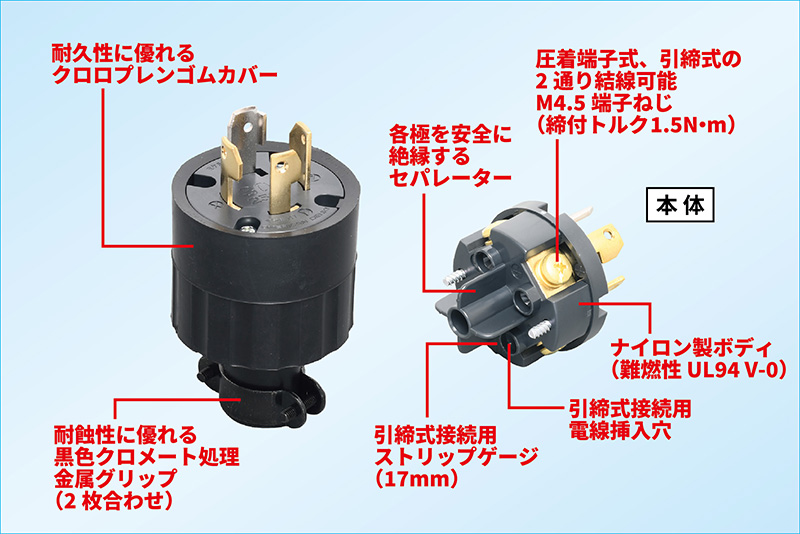

4322R 接地形3P(旧4P) 30A 250V 引掛形プラグ

三相 200V、接地形3P(4心)引掛形のプラグです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
電線引き止めは金属グリップを使用します。

R262-L 接地形3P(旧4P) 30A 250V 引掛形L型プラグ

三相 200V、接地形3P(4心)引掛形のプラグで、電線引出し口が栓刃に対して90゚方向に向いた「L型形状」となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。
絶縁部であるボディ材質には丈夫で絶縁性に優れる熱硬化性樹脂を、カバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップを使用します。

3322EL-L6 接地形2P 30A 250V (NEMA L6-30) 引掛形エルシェイププラグ

単相 100V、接地形2P(3心)引掛形のプラグで、電線引出し口が栓刃に対して90゚方向に向いた「L型形状」となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。
外郭となるカバー部の材質には、難燃(UL94 V-0)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用。ボディ材質には、耐熱性・耐トラッキング性等を有する難燃(UL94 V-0)仕様のナイロン樹脂に、フィラー(ガラス繊維)を30%含有させた強化ナイロン樹脂を使用しています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

電線を壁面から近い位置で平行に這わせることが可能なため、壁面と機器との距離を縮めることができます。
また本体に電線を結線した後カバーに取り付ける時には、上下左右の4方向が可能で、電線の引き出し方向を選ぶことができます。
本体へ結線する際のシース剥きは、どの方向でもすべて同一寸法で可能です。

プラグ 30Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2322R
引掛形
2P 30A 250V プラグ (ゴムカバー) 黒色 ゴムカバー
3312N-L5
引掛形
接地形2P 30A 125V (NEMA L5-30) プラグ (ナイロンカバー) 黒色 ナイロンカバー
3312R-L5
引掛形
接地形2P 30A 125V (NEMA L5-30) プラグ (ゴムカバー) 黒色 ゴムカバー
3312N-L5-RD
引掛形
接地形2P 30A 125V (NEMA L5-30) プラグ (ナイロンカバー・赤色) 赤色 ナイロンカバー
3312N-L5-BL
引掛形
接地形2P 30A 125V (NEMA L5-30) プラグ (ナイロンカバー・青色) 青色 ナイロンカバー
3312N-L5-CS
引掛形
接地形2P 30A 125V (NEMA L5-30) NEMA L5-30プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
圧着端子R5.5-5×3ヶ付
3312EL-L5
引掛形
接地形2P 30A 125V (NEMA L5-30) エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3312N-L5UL
引掛形
接地形2P 30A 125V (NEMA L5-30) UL/CSA規格 プラグ (ナイロンカバー) 黒色 ナイロンカバー
UL/CSA規格認証取得品
3322N-L6
引掛形
接地形2P 30A 250V (NEMA L6-30) プラグ (ナイロンカバー) 黒色 ナイロンカバー
3322R-L6
引掛形
接地形2P 30A 250V (NEMA L6-30) プラグ (ゴムカバー) 黒色 ゴムカバー
3322N-L6-RD
引掛形
接地形2P 30A 250V (NEMA L6-30) プラグ (ナイロンカバー・赤色) 赤色 ナイロンカバー
3322N-L6-BL
引掛形
接地形2P 30A 250V (NEMA L6-30) プラグ (ナイロンカバー・青色) 青色 ナイロンカバー
3322N-L6-CS
引掛形
接地形2P 30A 250V (NEMA L6-30) NEMA L6-30プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
圧着端子R5.5-5×3ヶ付
3322N-L6UL
引掛形
接地形2P 30A 250V (NEMA L6-30) UL/CSA規格 プラグ (ナイロンカバー) 黒色 ナイロンカバー
UL/CSA規格認証取得品
3322EL-L6
引掛形
接地形2P 30A 250V (NEMA L6-30) エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3322N
引掛形
3P 30A 250V プラグ (ナイロンカバー) 黒色 ナイロンカバー
3322R
引掛形
3P 30A 250V プラグ (ゴムカバー) 黒色 ゴムカバー
3322EL
引掛形
3P 30A 250V エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
3362N
引掛形
3P 30A 600V プラグ (ナイロンカバー) 黒色 ナイロンカバー
3362R
引掛形
3P 30A 600V プラグ (ゴムカバー) 黒色 ゴムカバー
3362EL
引掛形
3P 30A 600V エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
4312N-L14
引掛形
接地形3P 30A 250V (NEMA L14-30) プラグ (ナイロンカバー) 黒色 ナイロンカバー
4322N
引掛形
接地形3P 30A 250V プラグ (ナイロンカバー) 黒色 ナイロンカバー
4322R
引掛形
接地形3P 30A 250V プラグ (ゴムカバー) 黒色 ゴムカバー
4322N-CS
引掛形
接地形3P 30A 250V 引掛形30Aプラグ付コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
R5.5-5×4ヶ付
4322N-L15-CS
引掛形
接地形3P 30A 250V (NEMA L15-30) NEMA L15-30プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
R5.5-5×4ヶ付
R262-L
引掛形
接地形3P 30A 250V L型プラグ (ゴムカバー) 黒色 ゴムカバー
L型
4322N-L15
引掛形
接地形3P 30A 250V (NEMA L15-30) プラグ (ナイロンカバー) 黒色 ナイロンカバー
4322R-L15
引掛形
接地形3P 30A 250V (NEMA L15-30) プラグ (ゴムカバー) 黒色 ゴムカバー
4322N-L15UL
引掛形
接地形3P 30A 250V (NEMA L15-30) UL/CSA規格 プラグ (ナイロンカバー) 黒色 ナイロンカバー
UL/CSA規格認証取得品
4362N
引掛形
接地形3P 30A 600V プラグ (ナイロンカバー) 黒色 ナイロンカバー
4362R
引掛形
接地形3P 30A 600V プラグ (ゴムカバー) 黒色 ゴムカバー
4362RL
引掛形
接地形3P 30A 600V L型プラグ (ゴムカバー) 黒色 ゴムカバー
L型
R332
平刃形
3P 30A 250V プラグ (ゴムカバー) 黒色 ゴムカバー
8322EL
平刃形
3P 30A 250V エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
R342
平刃形
接地形3P 30A 250V プラグ (ゴムカバー) 黒色 ゴムカバー
9322EL
平刃形
接地形3P 30A 250V エルシェイププラグ (プラカバー・L型) 黒色 プラカバー
L型
