コンセントバー関連製品 プラグ付コードセット

作業工程の短縮を可能にする、アメリカン電機製の各種プラグが付いたコードセット品です。結線側の端末には、それぞれの定格に見合った丸形(R形)圧着端子が圧着されています。
アメリカン電機のプラグ付コードセットシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。

製品情報

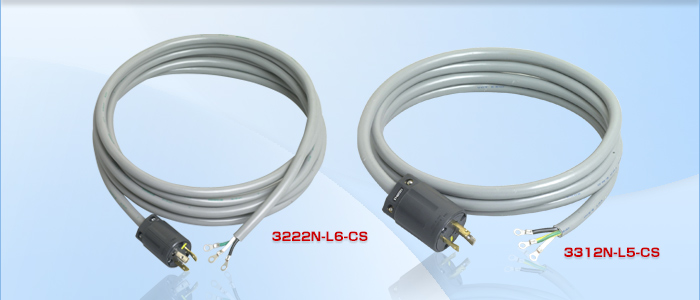

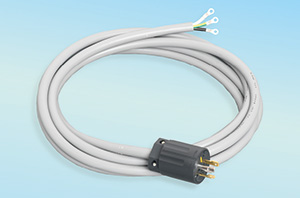

NEMA L5-20・L6-20・L5-30・L6-30プラグ付コードセット

NEMA L5-20・NEMA L6-20・NEMA L5-30・NEMA L6-30のナイロンカバープラグが付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、0Uコンセントバーシリーズの端子台に、容易に結線することができます。

NEMA 5-15プラグ付コードセット

UPS等で使用する変換コードセットとしても最適な、15A定格のNEMA 5-15のプラグ付コードセットです。コード長は用途と使い勝手を重視し、0.5mという短めの設定となっています。
定格が接地形2P 15A 125Vのため、必ず15A以下でご使用ください。

引掛形60Aプラグ付コードセット

移動用分岐ボックス(漏電ブレーカ付)の電源電線としても最適な、引掛形60Aプラカバープラグ付のコードセット品です。
圧着端子との結線部分に被せることで絶縁処理をすることができる絶縁キャップ4ヶ付です。

コンセントバー関連製品 プラグ付コードセットのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3212N-L5-CS
引掛形
接地形2P 20A 125V (NEMA L5-20) NEMA L5-20プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT3.5mm²×5M
圧着端子R3.5-5S×3ヶ
3222N-L6-CS
引掛形
接地形2P 20A 250V (NEMA L6-20) NEMA L6-20プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT3.5mm²×5M
圧着端子R3.5-5S×3ヶ
3312N-L5-CS
引掛形
接地形2P 30A 125V (NEMA L5-30) NEMA L5-30プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
圧着端子R5.5-5×3ヶ
3322N-L6-CS
引掛形
接地形2P 30A 250V (NEMA L6-30) NEMA L6-30プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT5.5mm²×5M
圧着端子R5.5-5×3ヶ
7112GN-UP1
平刃形
接地形2P 15A 125V (NEMA 5-15) NEMA 5-15プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT3.5mm²×0.5M
圧着端子R3.5-4×3ヶ
4622E-CS
引掛形
接地形3P 60A 250V 引掛形60Aプラグ付コードセット プラカバープラグ付コードセット
VCT14mm²×3M
R14-6×4ヶ
絶縁キャップ×4ヶ付
4662E-CS
引掛形
接地形3P 60A 600V 引掛形60Aプラグ付コードセット プラカバープラグ付コードセット
VCT14mm²×3M
R14-6×4ヶ
絶縁キャップ×4ヶ付
