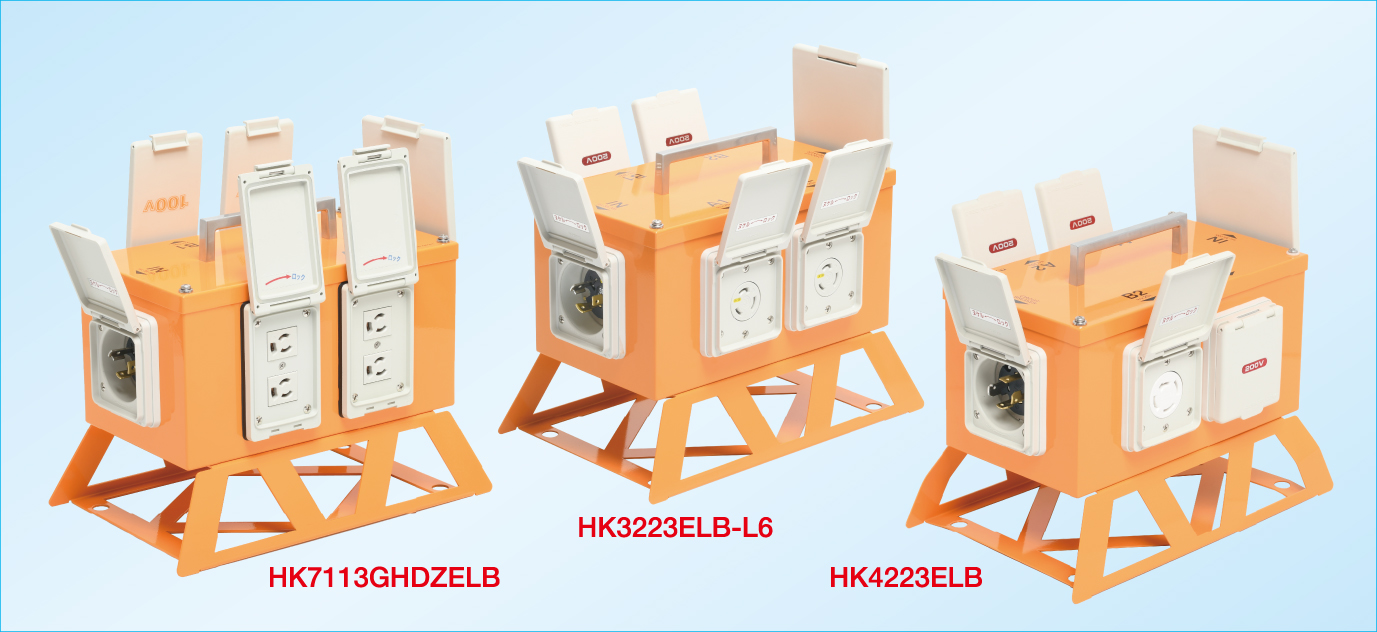

防水形移動用分岐ボックス 30A
現場での電源増設や移設に対応可能な構造を持ち、屋外での使用にも適している、鋼板製で防水タイプの移動用分岐ボックスです。入力側にある逆芯タイプの防水形フランジインレットにコードコネクタボディを接続することで、4ヶ所のコンセント(A1・A2・B1・B2)に電源を供給します。カバー全閉時に、JIS C0920(電気機械器具の外郭による保護等級)IP44相当※の防水性能を有しています。
※表記の防じん・防水性能（IPコード）は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防じん・防水性能（外郭による保護等級：IPコード）」をご覧ください。
製品情報

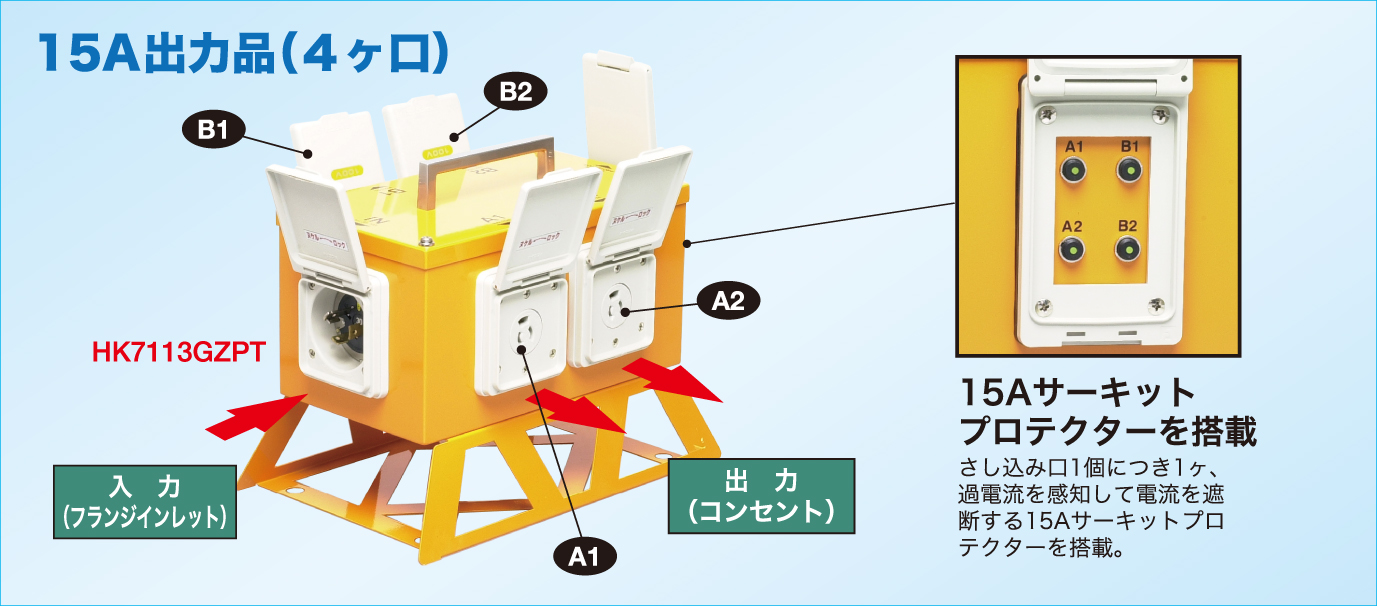

コンセント使用時例
合計30Aまで使用可能です。入力側にある逆芯タイプの防水形フランジインレットにコードコネクタボディを接続することで、4ヶ所のコンセントに電源を供給します。

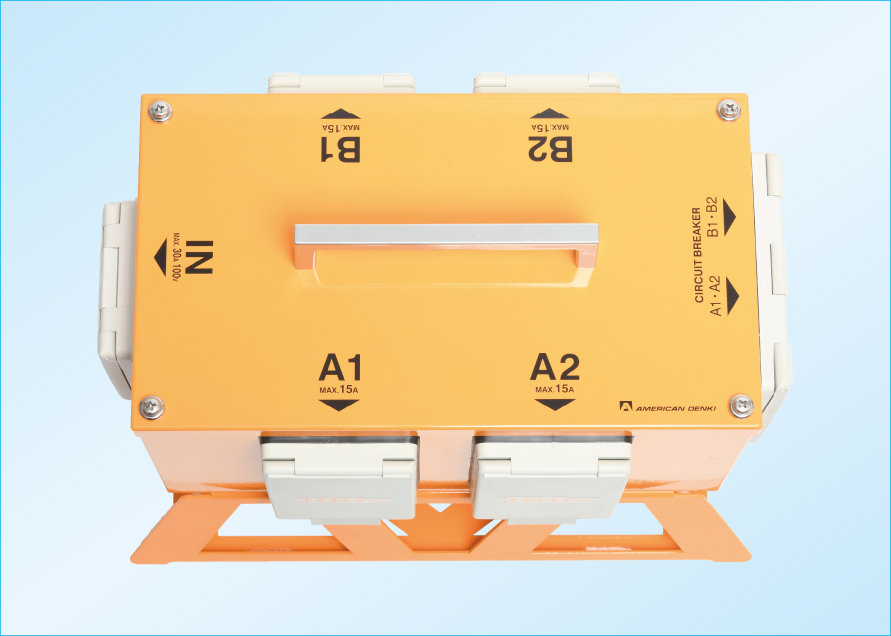

また容易に電源管理を行えるように、天板にそれぞれコンセントの番号（A1・A2・B1・B2）を印字しています。
未使用時例
分岐ボックスを使用しない時や持ち運びの際には、フランジインレット・コンセント・サーキットプロテクターまたはブレーカ部に設置されているすべてのカバーを閉じることにより、JIS C0920(電気機械器具の外郭による保護等級)IP44相当※の防水性能を有しています。
※表記の防じん・防水性能（IPコード）は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防じん・防水性能（外郭による保護等級：IPコード）」をご覧ください。

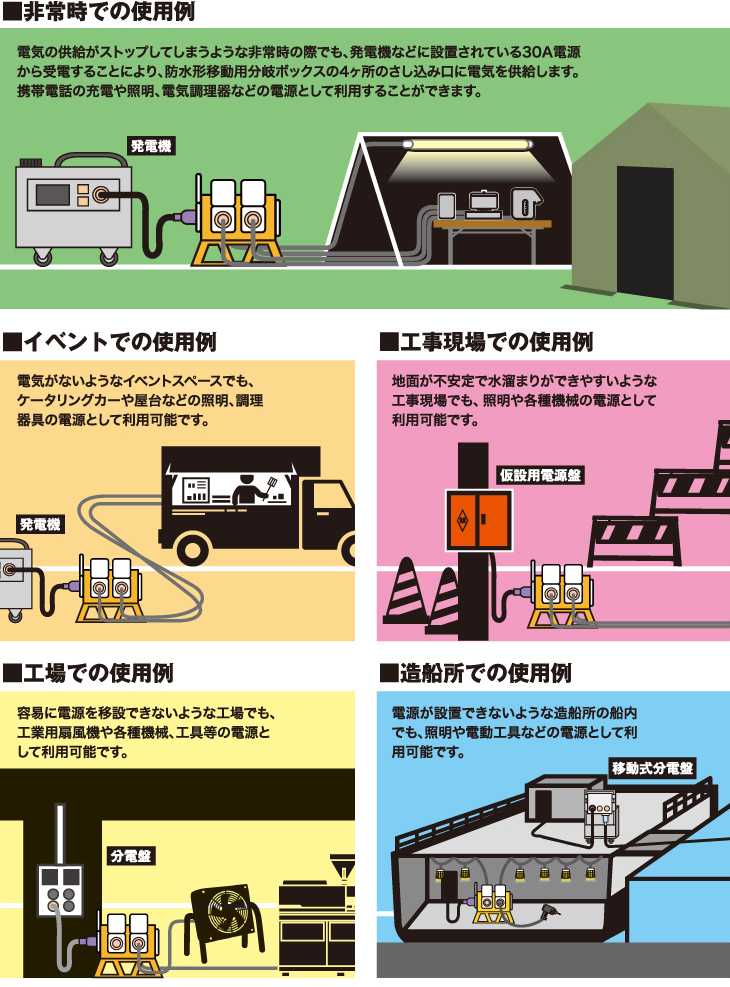

使用例
持ち運びができ、発電機や分電盤から30A電源を分岐ボックスに供給することで、複数の電源の使用が可能となるため、災害などの非常時やイベント時、工事現場や工場内などにおける給電ボックス（電源ボックス）としての利用に最適です。
防水形移動用分岐ボックス 30Aのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| HK7113GZPT |  抜止形・4ヶ |
接地形2P 30A 125V (30A入力) | 防水形移動用分岐ボックス 抜止形15A | オレンジ色 | 15Aサーキットプロテクター×4ヶ付 |
| HK3223ELB-L6 |  引掛形・4ヶ |
接地形2P 30A 250V (30A入力) | 防水形移動用分岐ボックス NEMA L6-20 | オレンジ色 | 30A漏電ブレーカ付 |
| HK3223ELB |  引掛形・4ヶ |
3P 30A 250V (30A入力) | 防水形移動用分岐ボックス 引掛形20A | オレンジ色 | 30A漏電ブレーカ付 |
| HK4223ELB |  引掛形・4ヶ |
接地形3P 30A 250V (30A入力) | 防水形移動用分岐ボックス 引掛形20A | オレンジ色 | 30A漏電ブレーカ付 |
