防水形プレート(耐じん・防噴流形) 防水形プレート
アメリカン電機の防水形プレート(耐じん・防噴流形)シリーズは、15A〜60Aまでの埋込コンセントに対応する豊富なバリエーションがあります。適用ボックス・適用コンセントに合わせてご使用ください。
（壁面やパネル面に直接取り付けることも可能です）
防水形プレート(耐じん・防噴流形)の特長
コンセント使用時にはプラグの上から別売の防水丸蓋を、未使用時には付属の平蓋をねじ締めすることにより、電源部分にIP65(耐じん・防噴流形)の防水性能・防塵性能を持たせることができるプレートです。
高度の密閉性と耐久性を備えているため、防水コンセント・防塵コンセントとして屋内・外を問わず、15Aから高容量60Aまでの電源を設置することができます。
また、風雨にさらされるような屋外だけではなく、フロアの清掃や装置の洗浄、食品加工により水等の液体がかかるような場所（厨房や食品工場、食品加工作業場など）、さらには粉塵やホコリが飛散するような製造工場等などにも最適です。

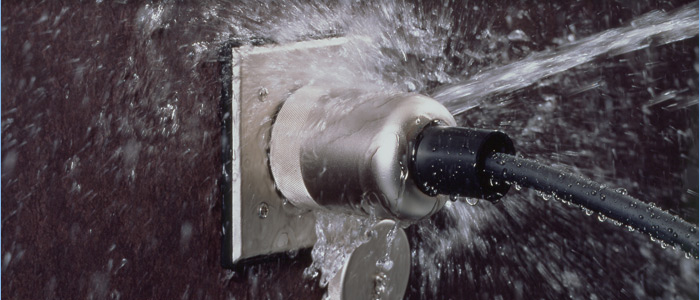

粉塵や全方向からの噴流水に対して保護されているIP65適合品です。

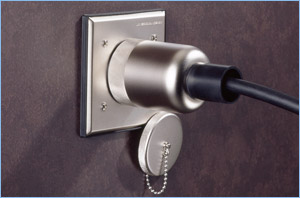

使用時（プラグ挿入時）
あらかじめ電源コードを通した防水丸蓋を防水形プレートにねじ閉めすることにより、プラグとコンセントを密閉してIP65(耐じん・防噴流形)の防水性能・防塵性能を得ることができます。
この時使用しない平蓋は、プレート表面にある止金具にかけておくことができます。（防水コンセントとして機能します）

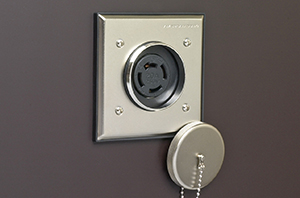

プラグ挿入前
防水形プレート専用埋込コンセント4220-2と防水形プレートW701-2の組み合わせ設置例です。

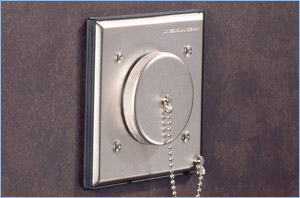

未使用時（プラグ未挿入時）
未使用時には防水形プレートに付属されている平蓋をねじ締めすることにより、コンセント部を密閉してIP65(耐じん・防噴流形)の防水性能・防塵性能を得ることができます。
※防水形プレート(耐じん・防噴流形)シリーズのご使用にあたっては、IP65性能確保のため、それぞれ定格に見合ったコンセント･防水形プレート(耐じん・防噴流形)･防水丸蓋･プラグをご用意ください。
防水形プレート(耐じん・防噴流形)の組み合わせ
防水形プレート(耐じん・防噴流形)の密閉メカニズム
アメリカン電機の防水形プレート(耐じん・防噴流形)シリーズは、防水丸蓋との組み合わせによる高度の密閉性と耐久性により、コンセントを使用時にIP65(耐じん・防噴流形)の防水性能・防塵性能を得ることができます。

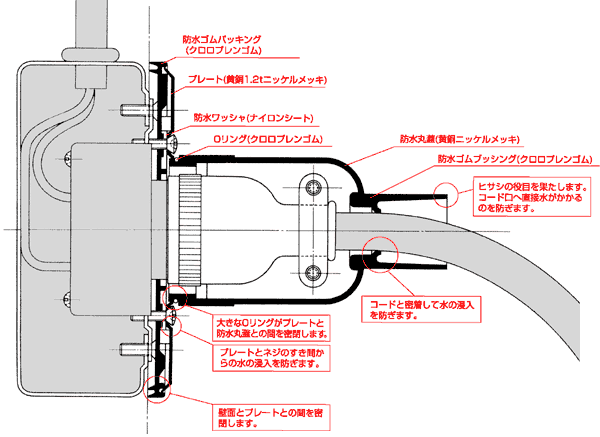

※下記のイラストはボックス・防水形プレート・プラグ・防水丸蓋を利用した取付の断面図です。
※盤面やパネル面に直接取り付けることも可能です。
