プラグ付コードセット 15A

作業工程の短縮を可能にする、アメリカン電機製の各種プラグが付いたコードセット品です。
結線側の端末には、それぞれの定格に合わせた丸形(R形)圧着端子が圧着されているため、それぞれの適用器具に容易に結線することが可能です。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

製品情報

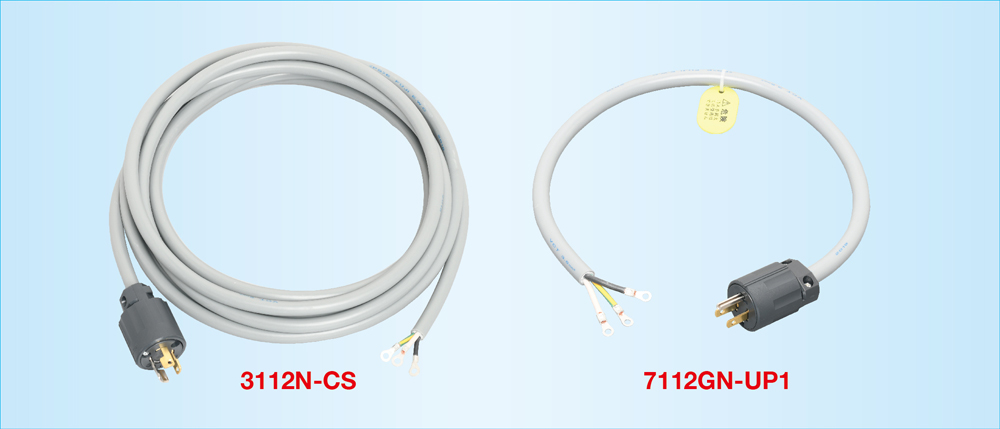

3112N-CS 接地形2P 15A 125V 単相100V 引掛形プラグ付コードセット

単相100V、接地2P(3心)引掛形ナイロンカバープラグの3112Nが付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、同定格のコードコネクタボディの端子部に、容易に結線することができます。

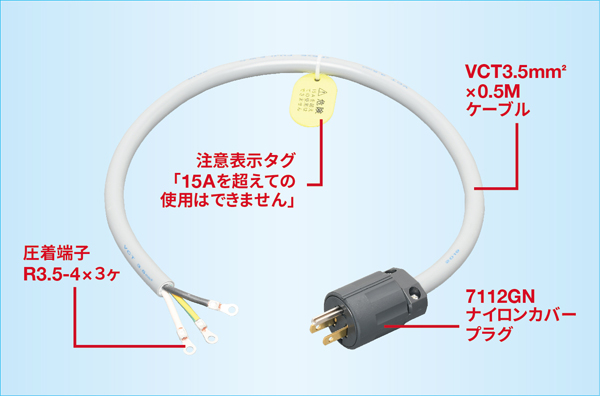

7112GN-UP1 接地形2P 15A 125V (NEMA 5-15) 単相100V 平刃形プラグ付コードセット

15A定格のNEMA 5-15のプラグ付コードセットです。コード長は用途と使い勝手を重視し、0.5mという短めの設定となっています。
定格が接地形2P 15A 125Vのため、必ず15A以下でご使用ください。

7112GN-UP1取扱説明書

結線例

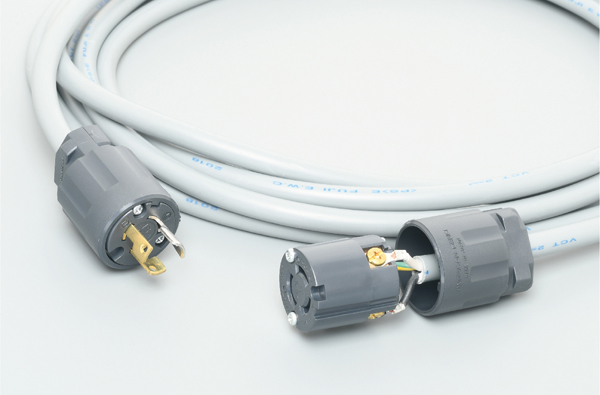

コードコネクタボディ3114Nとの結線例です。

プラグ付コードセット 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3112N-CS
引掛形
接地形2P 15A 125V 引掛形15Aプラグ付コードセット ナイロンカバープラグ付コードセット
VCT2mm²×5M
R2-4×3ヶ付
3122N-CS
引掛形
接地形2P 15A 250V (NEMA L6-15) 引掛形15Aプラグ付コードセット ナイロンカバープラグ付コードセット
VCT2mm²×5M
R2-4×3ヶ付
7112GN-UP1
平刃形
接地形2P 15A 125V (NEMA 5-15) NEMA 5-15プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT3.5mm²×0.5M
圧着端子R3.5-4×3ヶ付
注意表示タグ付
7112GN-CS
平刃形
接地形2P 15A 125V (NEMA 5-15) NEMA 5-15プラグ付 コードセット ナイロンカバープラグ付コードセット
VCT2mm²×5M
圧着端子R2-4×3ヶ付
