コードコネクタボディ 100A

防水形コードコネクタボディ100Aとは、電線を結線して防水形プラグと組み合わせて中継に使用したり、機器側の受電用インレット(フランジインレット)に接続して電源を供給するために用いる高容量器具です。防水形プラグ等の防水形器具接続時、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。防水形器具ですが、防水形以外の器具とも組み合わせが可能です。(ただし防水性能はなくなります)

表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防塵・防水形器具(外郭による保護等級:IPコード)」をご覧ください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

41024RW 接地形3P 100A 250V 三相200V 引掛形 防水形コードコネクタボディ

三相200V、接地3P(4心) 引掛形の高容量防水形コネクタです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。防塵・防水性能の要となるカバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
カバーは一体となった防水Oリングを設けており、専用の防水プラグ41022RWとの組み合わせによって防塵・防水の効果を発揮し、IP65の防塵・防水性能を保ちます。また電線引出し口には防水チューブ(熱収縮タイプ)を備え、防塵・防水性能の信頼性を高めています。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。各端子には、38mm²用RD形・圧着端子が予め付属しています。電線の引き止めは、耐蝕性に優れるステンレス製丸バンドタイプを採用し、確実に保持できます。

熱収縮チューブの取付方法

あらかじめ電線にグリップおよび熱収縮チューブを通しておき、電線接続した本体にゴムカバーを取り付けた後、コード口部を熱収縮チューブで覆い、コード被覆を傷めないように注意しながら、工業用ドライヤー等を使用してチューブを収縮させます。チューブの収縮温度は130℃で、50〜60℃位より収縮が始まり、表示寸法の1/2程度まで収縮します。最後に熱収縮チューブの上からグリップねじを締め付けてグリップを保持します。

防水密閉構造

別売オプション

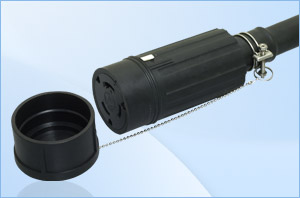

防水カバー

防水形コードコネクタボディのさし込み口部分に被せることで、未使用時の防塵・防水性を保つことができる防水カバーです。粉塵や全方向からの噴流水に対して保護されているIP65適合品です。
ボールチェーンの先端を、防水形コードコネクタボディの丸バンドのねじ部分に取り付けてご使用ください。
WK100: 防水カバー 100A防水形コードコネクタボディ用

22mm²用ゴムブッシング

100A器具に22mm²電線を使用する際、ギャップを解消するため、100Aプラグやコードコネクタボディのコード口にあらかじめゴムブッシングをはめ込んで使用します。
Z0202:22mm²用ゴムブッシング(3心用)
Z0203:22mm²用ゴムブッシング(4心用)

22mm²用圧着端子

100A器具に22mm²電線を結線する際に使用する、銅製スズめっき、丸形2つ穴(RD形)の圧着端子です。
Z0300:22mm²用圧着端子
※100A器具の各端子には、38mm²用RD形・圧着端子があらかじめ付属しています。

熱収縮チューブ

当社製防水形コードコネクタボディを結線した際に、電線挿入口とケーブルとの隙間から内部へ水や塵が浸入するのを防ぐ、保護等級IP65性能を維持するための熱収縮タイプのチューブです。
各製品に1つ付属していますが、紛失や破損、劣化による交換の際などにお求めください。
Z0914: 熱収縮チューブ 100A 防水形コードコネクタボディ用

保護等級IP65 防水形コードコネクタボディ 紹介動画

コードコネクタボディ 100Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
31024RW
引掛形
3P 100A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
31064RW
引掛形
3P 100A 600V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
41024RW
引掛形
接地形3P 100A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
41064RW
引掛形
接地形3P 100A 600V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
