コードコネクタボディ 60A

コードコネクタボディ60Aとは、電線を結線してプラグと組み合わせて中継・延長に使用したり、機器側の受電用インレット(フランジインレット)に接続して電源を供給するために用いる高容量器具です。
アメリカン電機のコードコネクタボディ60Aシリーズは、高容量ですが、操作性の高いコンパクトサイズとなっています。またポリカーボネートコネクタやゴムコネクタなど豊富なバリエーションがあるので、使用環境に合わせた選択が可能です。
※ゴムカバータイプの製品は防水形器具ですが、防水形以外の器具とも組み合わせが可能です。（ただし防水性能はなくなります）

【ラインナップ】
・引掛形：コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

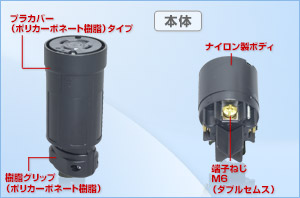

4624E　接地形3P 60A 250V 三相200Ｖ　引掛形 ポリカーボネートコードコネクタボディ

三相200V、接地3P(4心) の引掛形高容量コードコネクタボディです。
外郭となるカバー部の材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用。また絶縁部であるボディ部には、耐熱性･耐トラッキング性等を有する難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
ゴムカバータイプと比べ、約37％の軽量化と約21％の低価格化を実現。さらに外郭強化による長寿命化を実現したことにより、省資源化にも貢献しています。
金属製のねじやグリップ等の出っ張りをなくした、スタイリッシュで手に優しく操作性に優れたコードコネクタボディです。

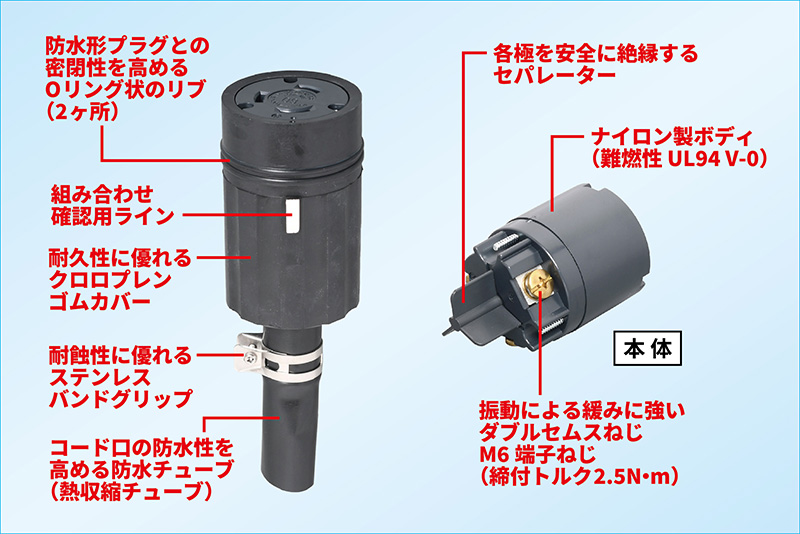

3624RW　3P 60A 250V 三相200Ｖ　引掛形 ゴムコードコネクタボディ

三相200V、3Pの引掛形高容量ゴムコネクタです。
絶縁部であるボディ材質には、耐熱性･耐トラッキング性などに優れ、有害物質を含まない難燃(UL94V-0)仕様のナイロン樹脂を。
防水性能の要となるカバー部には耐候性･耐久性に優れる高品位クロロプレンゴムを採用しました。カバーは、一体となった防水Oリングを設けており、専用の防水形プラグ3622RWや防水形フランジインレット3625RWとの組み合わせによって防水の効果を発揮し、IP65の防水性能を保ちます。電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い｢圧着端子式｣です。電線の引き止めには、耐蝕性に優れるステンレス製丸バンドを採用し、確実に保持できます。

別売オプション

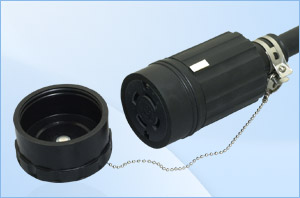

防水カバー

使用時の防水・防じん性を保つことができるカバーです。
ボールチェーンの先端を、ゴムカバーコードコネクタボディの丸バンドのねじ部分に取り付けてご使用ください。
WK: 防水カバー 60Aゴムカバーコードコネクタボディ用
※プラカバーコードコネクタボディには使用できません。

コードコネクタボディ 60Aのラインナップ

型番 極配置 定格仕様 品名仕様 色 備考
3624E
引掛形		 3P 60A 250V コードコネクタボディ (プラカバー) 黒色 プラカバー
3664E
引掛形		 3P 60A 600V コードコネクタボディ (プラカバー) 黒色 プラカバー
4624E
引掛形		 接地形3P 60A 250V コードコネクタボディ (プラカバー) 黒色 プラカバー
4664E
引掛形		 接地形3P 60A 600V コードコネクタボディ (プラカバー) 黒色 プラカバー
3624RW
引掛形		 3P 60A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
3664RW
引掛形		 3P 60A 600V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
4624RW
引掛形		 接地形3P 60A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
4664RW
引掛形		 接地形3P 60A 600V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
防水形/非防水形兼用
