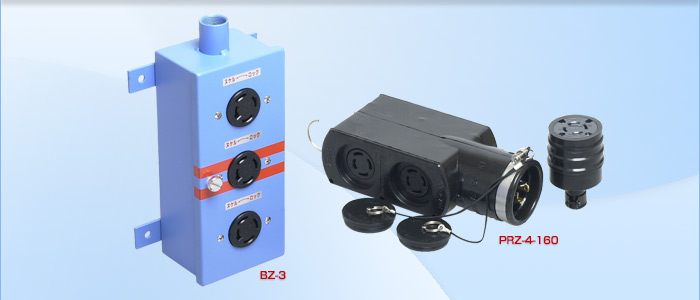

移動用分岐ボックス/分岐ボックス 20A

移動用分岐ボックスとは、現場での電源増設に対応できる構造を持ち「持ち運び可能」な20A定格の分岐ボックスです。
分岐ボックスとは、壁面等に設置ができ、電源増設に対応可能な構造を持った強固な金属製外郭の20A定格分岐ボックスです。

製品情報

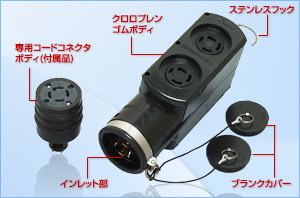

PRZ-4-160 接地3P 20A 250V 引掛形 移動用分岐ボックス

片側にそれぞれ2ヶずつのさし込み口があり、同時に4つの負荷機器(合計20A)の接続が可能です。
本体の主体となるボディには、耐候性・耐久性に優れる高品位クロロプレンゴム製で、内蔵されているコンセントを頑強に守ります。
さし込み口には、付属のブランクカバー(高品位クロロプレンゴム製)を取り付けることができ、未使用時には塵や埃から保護できます。
本体上部には、耐久性・耐食性・耐熱性に優れるステンレス製のフックが付いていますので、吊り下げ使用も十分に耐えられます。
使用時の電源供給は、主体の下部にあるインレット部に付属の専用コードコネクタボディを接続して行います。

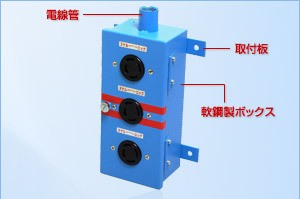

BZ-3 接地3P 20A 250V 引掛形 分岐ボックス

表面にある3つのさし込み口より、同時に3つの負荷機器(合計20A)の接続が可能です。
強固な外郭は軟鋼製で、内蔵されているコンセントを頑強に守ります。
また、外郭表面にはブルー色地にオレンジ色のストライブが入った色鮮やかな塗装を施しているので、設置箇所の存在を周囲にアピールできます。
壁面等への取り付けは、側面にある取付板にて行います。
使用時の電源供給は、上面にある電線管(薄鋼電線管25用:φ25.4-G25)より、内部にある端子台(ねじ端子式)に接続して行います。

さし込み口側にあるローレットねじを回して開けることで、内部端子台への結線が可能です。

移動用分岐ボックス/分岐ボックス 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
PRZ-4-160
引掛形・4ヶ
接地形3P 20A 250V 移動用分岐ボックス 引掛形4ヶ口 黒色 入力用コードコネクタボディ付属
BZ-3
引掛形・3ヶ
接地形3P 20A 250V 分岐ボックス 引掛形3ヶ口 水色
