埋込コンセント用プレート 20A・30A用(ボス径Φ40.5用)
ボス径Φ40.5の20A・30A埋込コンセント用のプレートです。
プレート表面にPULL⇔LOCKあるいはヌケル⇔ロックの回動表示のある引掛形埋込コンセント用をはじめ、主に平刃形埋込コンセントで使用可能な表示のないプレーンタイプ、さらには2ヶ用など、様々な環境に対応する豊富なラインナップがあります。
（それぞれプレートねじ付です）
プレート材質の紹介

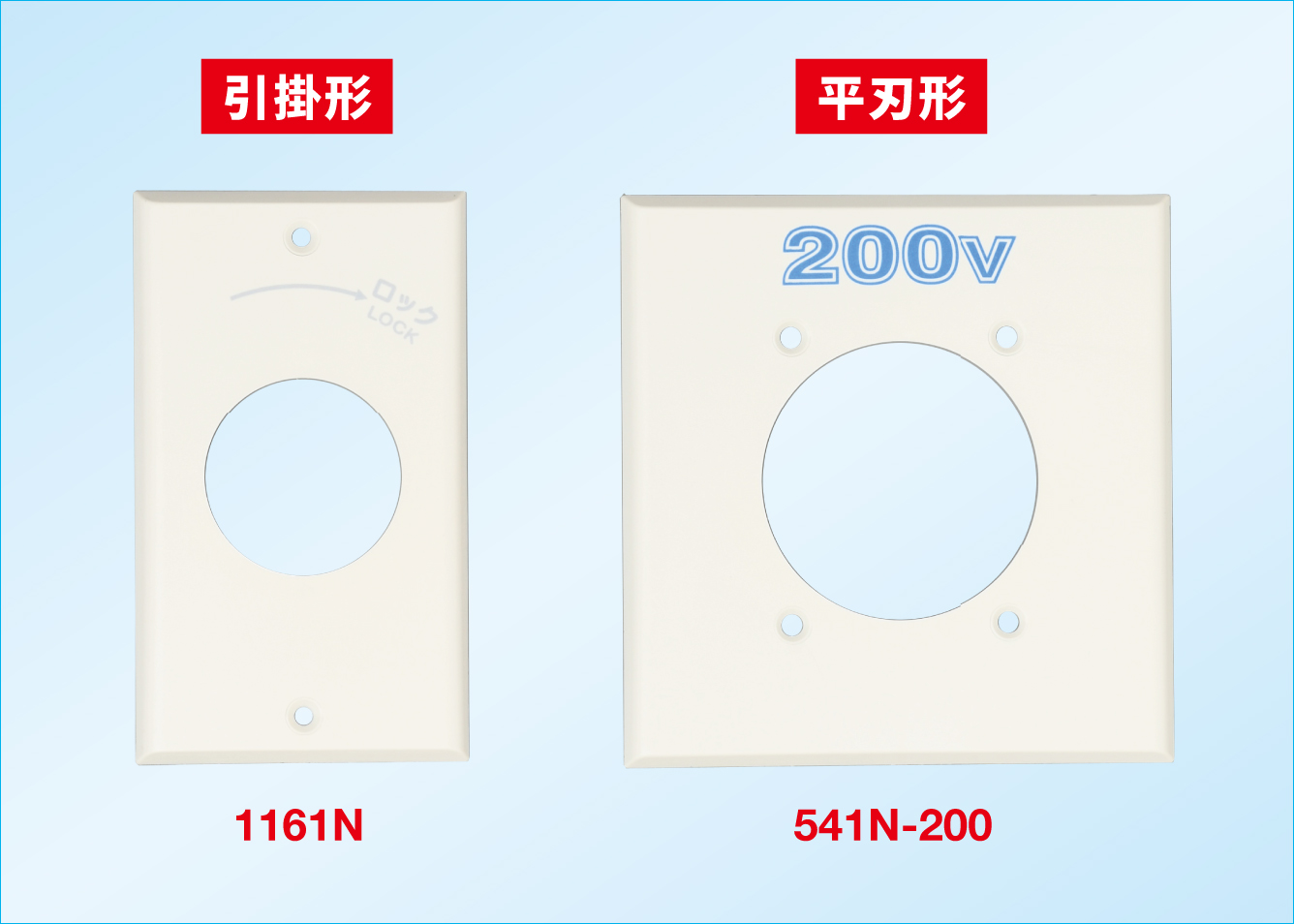

■エンプラ（ナイロン樹脂）
耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れたナイロン樹脂製です。金属製プレートとは異なり、通電することはありません。また有害物質を含まない難燃材（UL94 V-0）仕様で、かつ自己消火性も兼ね備えているので、高いレベルでの安全性を保つことができます。
さらに特別なラインナップとして、定格帯（電圧）を表す100V（黄色）、200V（青色）、400V（赤色）の表示があるタイプも用意。安全を期する工場や建設現場、電算室など、電圧を表示する必要がある場所での使用に最適です。

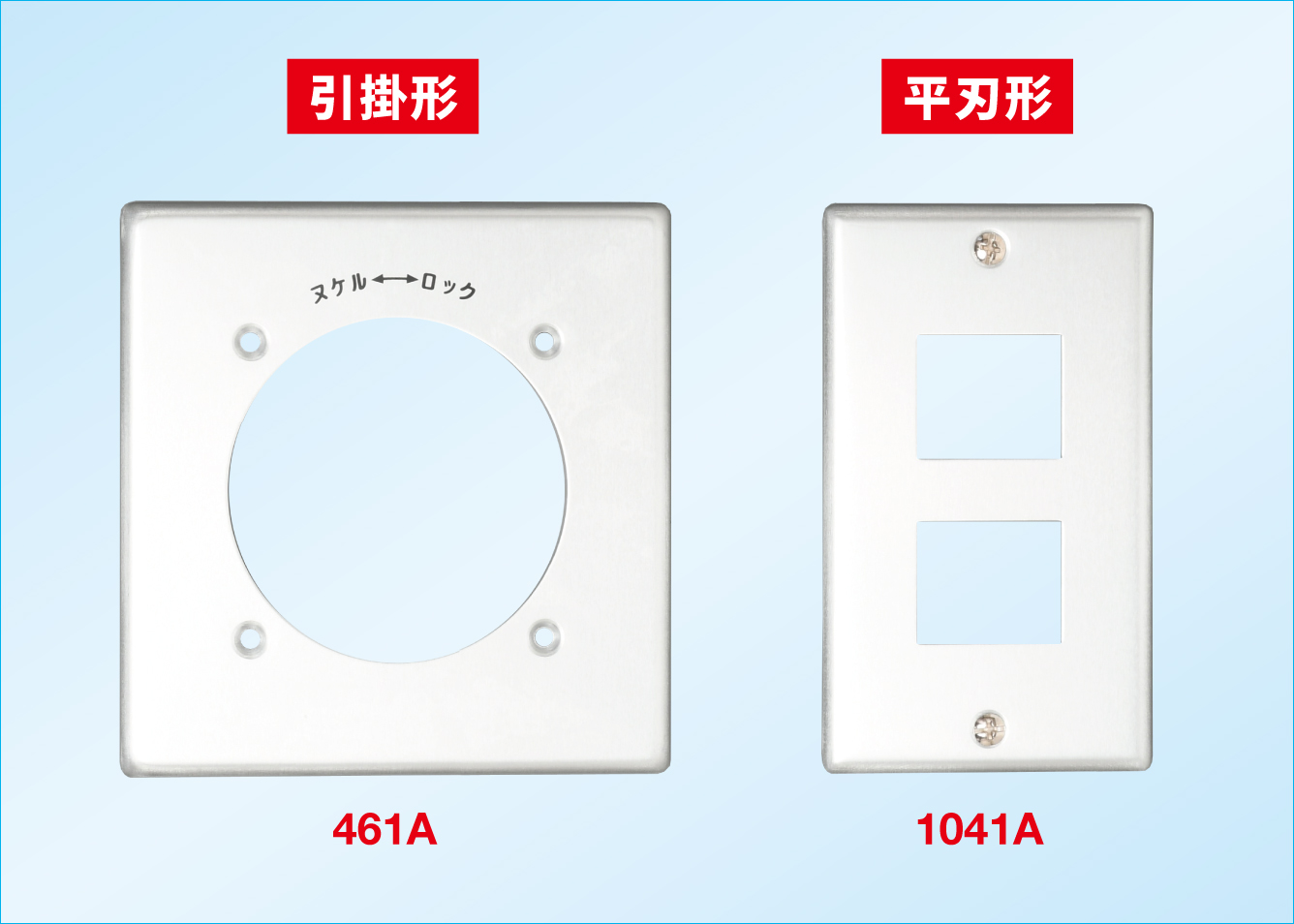

■新金
丈夫で非常に軽量な、耐蝕性に優れる美しいアルミ合金製です。四隅に丸みがついているスタイリッシュなプレートです。
エンプラプレート同様に、定格帯（電圧）を表す100V（黄色）、200V（青色）、400V（赤色）の表示があるタイプがあります。

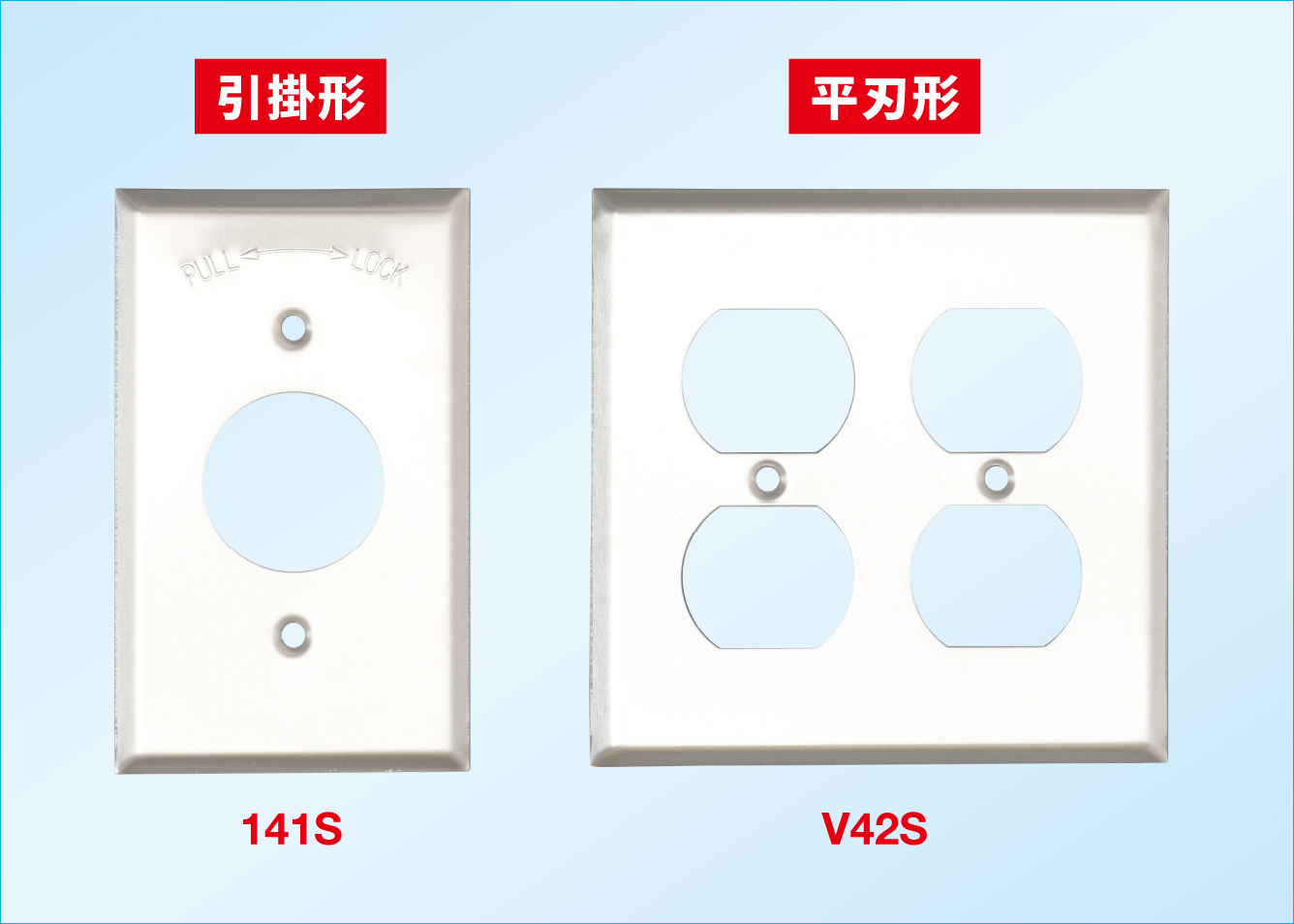

■ステンレス
硬度が高いほか、耐蝕性・耐火性などの特性を備えているステンレス材を採用したプレートです。

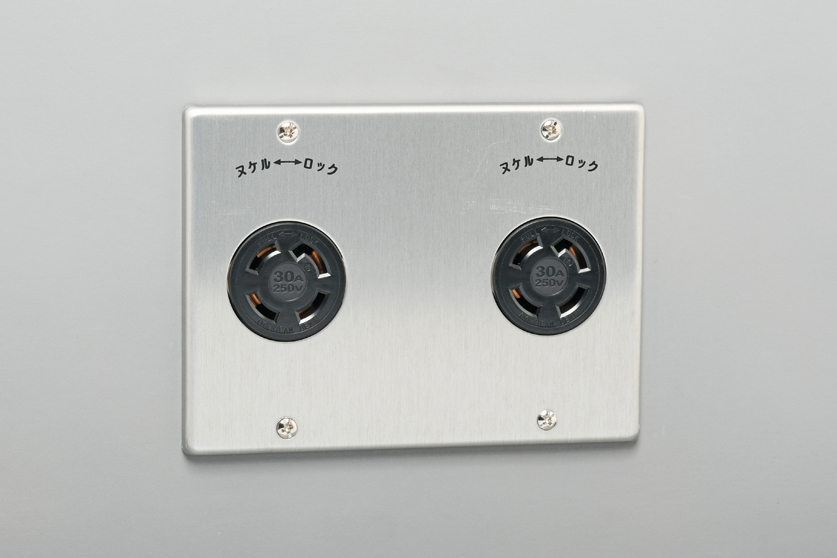

プレート使用例画像
（埋込コンセント） 型番：4320
（新金プレート） 型番：1161-2A

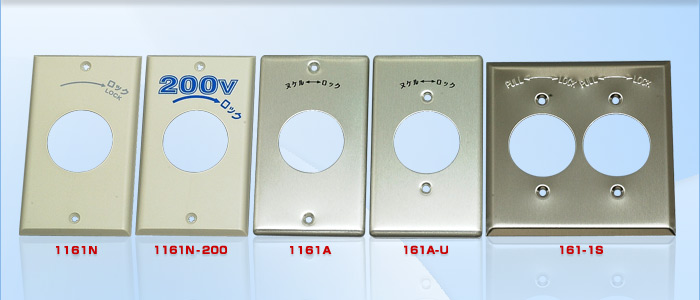

埋込コンセント用プレート 20A・30A用(ボス径Φ40.5用)のラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 1161N | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) プレートねじ付 |
| 1161N-100 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) 100V表示(黄)あり プレートねじ付 |
| 1161N-200 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) 200V表示(青)あり プレートねじ付 |
| 1161N-400 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) 400V表示(赤)あり プレートねじ付 |
| 1161A | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 プレートねじ付 |
|
| 1161A-100 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 100V表示(黄)あり プレートねじ付 |
|
| 1161A-200 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 200V表示(青)あり プレートねじ付 |
|
| 1161A-400 | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 400V表示(赤)あり プレートねじ付 |
|
| 1161-1A | 引掛形用 | 2ヶ用ボックス用、Φ41.5穴×2、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 プレートねじ付 |
|
| 1161-2A | 引掛形用 | 3ヶ用ボックス用、Φ41.5穴×2、コンセント取付P: 101 | コンセント用プレート 新金属製 | 新金属製 プレートねじ付 |
|
| 161A | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 60.5 | コンセント用プレート 新金属製 | 新金属製 プレートねじ付 2025年2月20日 製造中止予定 |
|
| 161A-U | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 60.3 | UL/CSA規格コンセント用プレート 新金属製 | UL/CSA規格コンセント用 新金属製 プレートねじ付 2025年2月20日 製造中止予定 |
|
| 161S | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 60.5 | コンセント用プレート ステンレス製 | ステンレス製 プレートねじ付 |
|
| 161S-U | 引掛形用 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 60.3 | UL/CSA規格コンセント用プレート ステンレス製 | UL/CSA規格コンセント用 ステンレス製 プレートねじ(ユニファイねじ)2本付属 |
|
| 161-1S | 引掛形用 | 2ヶ用ボックス用、Φ41.5穴×2、コンセント取付P: 60.5 | コンセント用プレート ステンレス製 | ステンレス製 プレートねじ付 |
|
| 161-2S | 引掛形用 | 3ヶ用ボックス用、Φ41.5穴×2、コンセント取付P: 60.5 | コンセント用プレート ステンレス製 | ステンレス製 プレートねじ付 |
|
| 1321N | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) プレートねじ付 |
|
| 1321N-200 | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 101 | コンセント用プレート エンプラ(ナイロン製) | 白色 | エンプラ(ナイロン製) 200V表示(青)あり プレートねじ付 |
|
| 321S | 1ヶ用ボックス用、Φ41.5穴×1、コンセント取付P: 60.5 | コンセント用プレート ステンレス製 | ステンレス製 プレートねじ付 |
