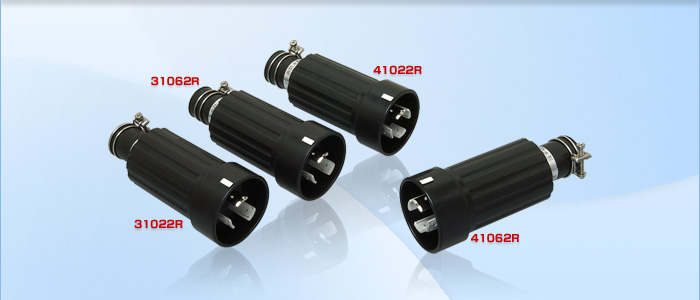

プラグ 100A
プラグ100Aとは、電線を結線しコンセント等にさし込むことによって、機器等へ電源を供給するために用いる高容量器具です。
アメリカン電機のプラグ100Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。
【ラインナップ】
・引掛形：コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
製品情報
41022R 接地形3P(旧4P) 100A 250V 三相200V 引掛形 ゴムプラグ
三相200V、接地3P(4心)引掛形の高容量プラグです。
絶縁部であるボディ材質には、耐熱性･耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、カバー部には耐候性･耐久性に優れる高品位クロロプレンゴムを採用しました。
また刃の周りに保護フードを設けたことにより、落下などによる栓刃の変形を防ぐだけではなく、抜き差しの際の事故を防ぐことにも貢献します。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い｢圧着端子式｣です。
各端子には、あらかじめ38mm²用RD形･圧着端子が付属しています。
電線の引き止めは、ステンレス製丸バンドタイプのグリップで確実に保持できます。
22mm²用ゴムブッシング
100A器具に22mm²電線を使用する際、ギャップを解消するため、100Aプラグやコードコネクタボディのコード口にあらかじめゴムブッシングをはめ込んで使用します。
Z0202:22mm²用ゴムブッシング(3心用)
Z0203:22mm²用ゴムブッシング(4心用)
22mm²用圧着端子
100A器具に22mm²電線を結線する際に使用する、銅製スズめっき、丸形2つ穴（RD形）の圧着端子です。
Z0300:22mm²用圧着端子
※100A器具の各端子には、38mm²用RD形･圧着端子があらかじめ付属しています。
