露出コンセント 20A

露出コンセントとは、必要に応じて容易に設置できる露出タイプのコンセントで、プラグへ電源を供給するための器具です。
アメリカン電機の露出コンセント20Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。
※露出コンセントはすべての製品が2024年4月20日で製造中止となります。詳しくは製品型番のページにある関連ファイル「2024総合カタログ掲載ページPDF」をご参照ください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

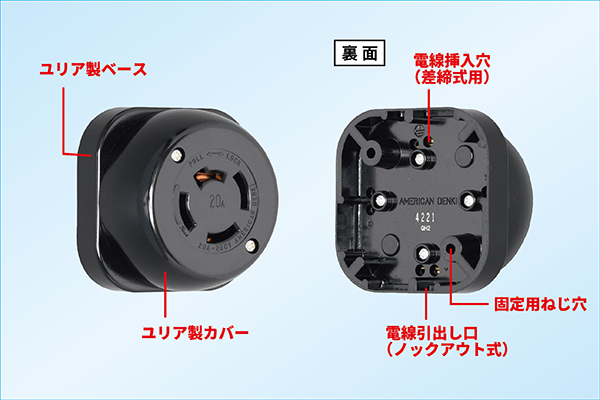

4221 接地3P(旧4P) 20A 250V 引掛形露出コンセント

三相200V、接地3P引掛形の1ヶ口露出コンセントです。
電線接続は、ベース裏面の電線挿入穴から差し込み、ベース表面にある端子ねじを締めて固定する「差締式」となります。
ベースの上下にノックアウト式の電線引出し口があり、押し割ることで壁面の表側から電線を通すことができるようになります。(壁面に穴を開けて電線を通す際には、電線引出し口を押し割る必要はありません。)

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[20A 250V 接地形3P用]
Z0215:安全キャップ(10ヶ入、使用禁止ラベル添付)
[20A 接地形2P・3P用]
Z0216:安全キャップ(10ヶ入、使用禁止ラベル添付)

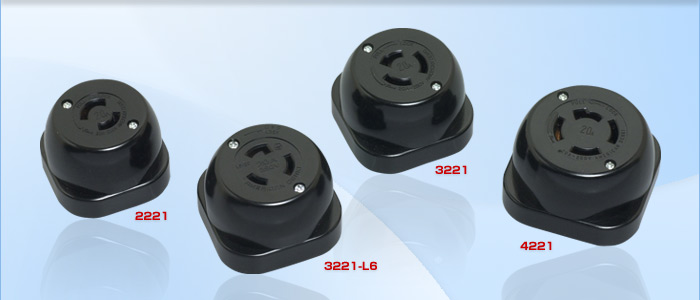

露出コンセント 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2221
引掛形
2P 20A 250V 露出コンセント 黒色
3221-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) 露出コンセント 黒色
3221
引掛形
3P 20A 250V 露出コンセント 黒色
4221
引掛形
接地形3P 20A 250V 露出コンセント 黒色
