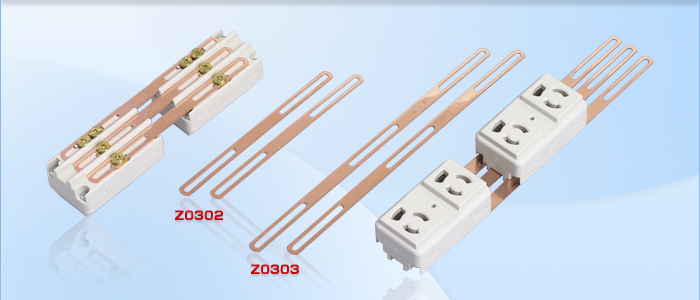

ツナギ端子
複式機器用アウトレットを連結して使用する際、端子部に取付可能な、送り配線専用の銅製渡りバーです。
長さが異なる2ヶ用と3ヶ用を用意しました。どちらも20Aまで使用可能です。
ツナギ端子の特長
送り配線の結線時に必要な、渡り線・圧着端子の準備、被覆作業、 圧着端子加工が、この製品1つですべて行うことができます。コスト削減に貢献するだけではなく、作業工程が省けることにより結線作業性が向上しました。
(注)表面処理はしていません。直接素手で触りますと、錆や変色の原因となりますのでご注意ください。

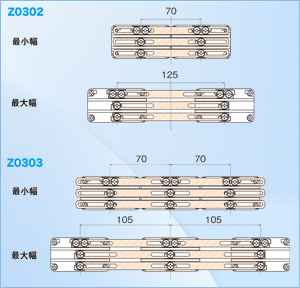

有効取付範囲について
Z0302(2ヶ用)、Z0303(3ヶ用)ともに、端子ねじ取付穴に幅を持たせたことで、2つのアウトレットの設置間隔(ピッチ)を自由に設定することが可能です。
(注)複式機器用アウトレットのアース端子部にツナギ端子と他の接続端子を接続する場合は、1つの端子ねじで繋ぎ端子を固定し、もう1つの端子ねじで他の接続端子を固定してください。
