埋込コンセントとは、壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
エンプラ(ナイロン樹脂)・新金(アルミ)・ステンレスプレートの取付が可能なほか、プラグ未挿入時に蓋を閉じることによってIP65の防塵・防水仕様となるカバー開閉式の防じん・防水形シーロックプレートや、プラグ挿入時も防水丸蓋を被せることによってIP65の防塵・防水仕様となる耐じん・防噴流形の防水形プレートの取付が可能です。

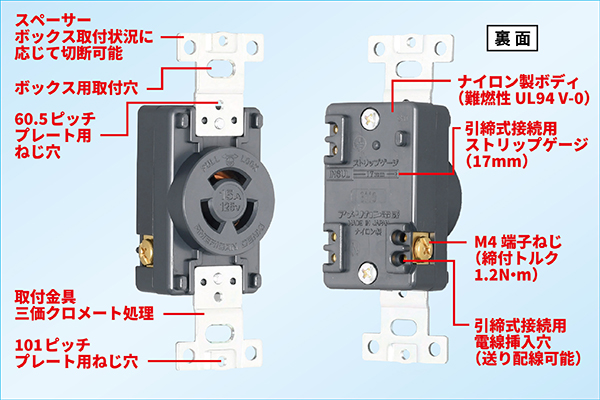

引掛形のさし込み口の埋込コンセントです。
1ヶ口のスタンダードなシングルタイプです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

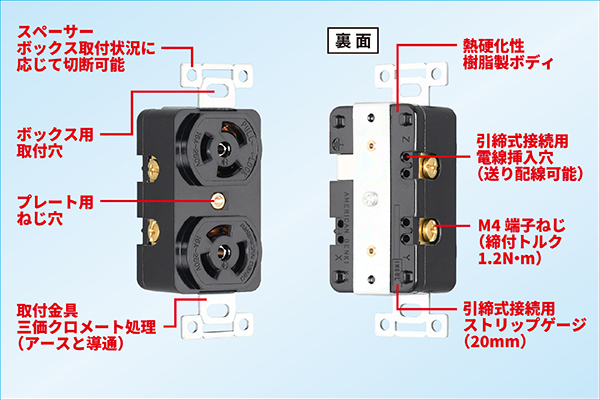

引掛形のさし込み口が2つある埋込コンセント(ダブルコンセント)です。
当社独自設計により、接地形3P(4心) 250Vという15Aクラスの中では大きめな定格帯にもかかわらず、コンパクトなサイズとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

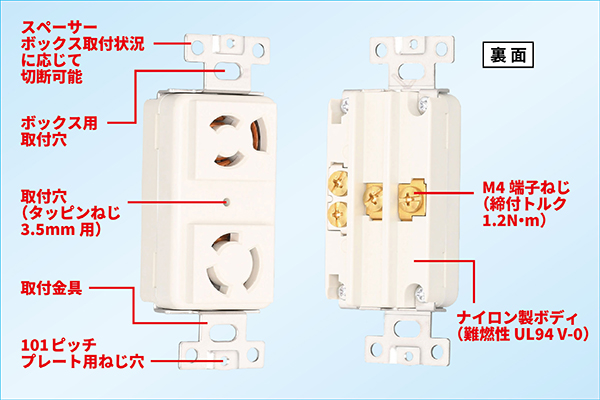

抜止形と引掛形の2つさし込み口がある埋込コンセント(コンビコンセント)です。さし込み口の形状は角型で、極性を横方向(横型)に揃えています。
電線接続は端子ねじの締め付けによる最も信頼性の高い「圧着端子式」とし、全端子を裏面に配置して作業性を優先しました。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、また取付金具は表面処理を止めて腐食しづらいステンレスを採用しています。
抜止形のさし込み口の埋込コンセントです。
1ヶ口のスタンダードなシングルタイプです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
平刃形のさし込み口が2つある埋込コンセント(ダブルコンセント)です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。(アース端子のみ引締式はできません)
-15℃〜100℃の環境下における使用に適した、平刃形のさし込み口の耐熱耐寒仕様の埋込コンセントです。
1ヶ口のスタンダードなシングルタイプです。
ボディ材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能強化ナイロン樹脂を採用しました。
耐熱電線FFタフラを使用した場合の電線接続は、端子ねじの締め付けによる「圧着端子式」です。
それ以外の電線を接続する際には、「圧着端子式」のほか、電線挿入穴を利用した「引締式」の2方式が可能です。
詳しくは耐熱耐寒埋込コンセントページをご覧ください。
使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形 15A 接地形2P・接地形3P用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル添付)
※型番:G40には使用できません。
[平刃形・抜止形 15A 接地形2P 125V用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)
充電部(結線部)の安全保護カバーです。
コンセント裏面に圧着端子を用いて結線(電線接続)後、絶縁カバーのツメを側面の溝にはめて押し込みます。
Z0258:絶縁カバー(1袋5ヶ入)
(注)2011年10月以降製造の複式横型・コンビ横型埋込コンセント/複式機器用アウトレットに対応

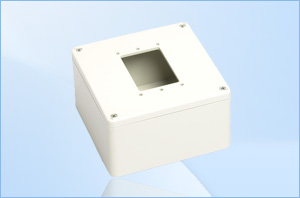

埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920(電気機械器具の外郭による保護等級)IPX5相当品にもなります。
MBW7000:防水形マルチボックス1連用

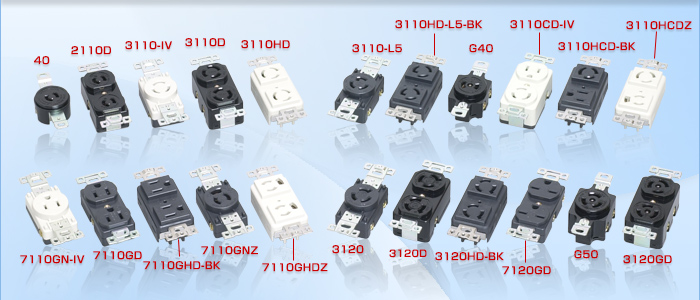

型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
40 | ![]() 引掛形 |
2P 15A 125V | 埋込コンセント | 黒色 | |
2110D | ![]() 引掛形・2ヶ |
2P 15A 125V | 複式埋込コンセント | 黒色 | 複式 |
3110-HC | ![]() 引掛形 |
接地形2P 15A 125V | 耐寒耐熱埋込コンセント | 黒色 | 耐熱・耐寒仕様(-50℃〜100℃) |
3110 | ![]() 引掛形 |
接地形2P 15A 125V | 埋込コンセント | 黒色 | |
3110-IV | ![]() 引掛形 |
接地形2P 15A 125V | 埋込コンセント | 白色 | |
3110D | ![]() 引掛形・2ヶ |
接地形2P 15A 125V | 複式埋込コンセント | 黒色 | 複式 |
3110HD-BK | ![]() 引掛形・2ヶ |
接地形2P 15A 125V | 複式横型埋込コンセント | 黒色 | 複式横型 |
3110HD | ![]() 引掛形・2ヶ |
接地形2P 15A 125V | 複式横型埋込コンセント | 白色 | 複式横型 |
3110-L5 | ![]() 引掛形 |
接地形2P 15A 125V (NEMA L5-15) | 埋込コンセント | 黒色 | |
3110-L5-IV | ![]() 引掛形 |
接地形2P 15A 125V (NEMA L5-15) | 埋込コンセント | 白色 | |
3110HD-L5-BK | ![]() 引掛形・2ヶ |
接地形2P 15A 125V (NEMA L5-15) | 複式横型埋込コンセント | 黒色 | 複式横型 |
3110HD-L5 | ![]() 引掛形・2ヶ |
接地形2P 15A 125V (NEMA L5-15) | 複式横型埋込コンセント | 白色 | 複式横型 |
3110CD | ![]() コンビ(平刃形/引掛形) |
接地形2P 15A 125V | 複式(コンビ)埋込コンセント | 黒色 | コンビ 2022年10月製造中止予定品 |
3110HCD-BK | ![]() コンビ(平刃形/引掛形) |
接地形2P 15A 125V | 複式(コンビ)横型埋込コンセント | 黒色 | コンビ横型 |
3110HCD | ![]() コンビ(平刃形/引掛形) |
接地形2P 15A 125V | 複式(コンビ)横型埋込コンセント | 白色 | コンビ横型 |
3110HCDZ-BK | ![]() コンビ(抜止形/引掛形) |
接地形2P 15A 125V | 複式(コンビ)横型埋込コンセント | 黒色 | コンビ横型 |
3110HCDZ | ![]() コンビ(抜止形/引掛形) |
接地形2P 15A 125V | 複式(コンビ)横型埋込コンセント | 白色 | コンビ横型 |
3120 | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 埋込コンセント | 黒色 | |
3120D | ![]() 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式埋込コンセント | 黒色 | 複式 |
3120HD-BK | ![]() 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式横型埋込コンセント | 黒色 | 複式横型 |
3120HD | ![]() 引掛形・2ヶ |
接地形2P 15A 250V (NEMA L6-15) | 複式横型埋込コンセント | 白色 | 複式横型 |
G50 | ![]() 引掛形 |
接地形3P 15A 250V | 埋込コンセント | 黒色 | |
3120GD | ![]() 引掛形・2ヶ |
接地形3P 15A 250V | 複式埋込コンセント | 黒色 | 複式 |
7110GN | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | 埋込コンセント | 黒色 | |
7110GN-HC | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | 耐熱耐寒埋込コンセント | 黒色 | 耐熱・耐寒仕様(-50℃〜100℃) |
7110GN-IV | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | 埋込コンセント | 白色 | |
7110GD | ![]() 平刃形・2ヶ |
接地形2P 15A 125V (NEMA 5-15) | 複式埋込コンセント | 黒色 | 複式 |
7110GD-IV | ![]() 平刃形・2ヶ |
接地形2P 15A 125V (NEMA 5-15) | 複式埋込コンセント | 白色 | 複式 |
7110GHD-BK | ![]() 平刃形・2ヶ |
接地形2P 15A 125V (NEMA 5-15) | 複式横型埋込コンセント | 黒色 | 複式横型 |
7110GHD | ![]() 平刃形・2ヶ |
接地形2P 15A 125V (NEMA 5-15) | 複式横型埋込コンセント | 白色 | 複式横型 |
7110GNZ | ![]() 抜止形 |
接地形2P 15A 125V | 埋込コンセント | 黒色 | |
7110GNZ-IV | ![]() 抜止形 |
接地形2P 15A 125V | 埋込コンセント | 白色 | |
7110GHDZ-BK | ![]() 抜止形・2ヶ |
接地形2P 15A 125V | 複式横型埋込コンセント | 黒色 | 複式横型 |
7110GHDZ | ![]() 抜止形・2ヶ |
接地形2P 15A 125V | 複式横型埋込コンセント | 白色 | 複式横型 |
7120GD | ![]() 平刃形 |
接地形2P 15A 250V (NEMA 6-15) | 複式埋込コンセント | 黒色 | 複式 |
7110GHDXL | ![]() 平刃形・2ヶ |
接地形2P 15A 125V (NEMA 5-15) | 複式ハイパー埋込コンセント | 黒色 | ハイパーシリーズ 複式横型 |
