シングルタップ 30A 1ヶ口

シングルタップ・引掛形30Aとは、8mm², 14mm²電線の接続が可能な、引掛形30A定格の1ヶ口高容量タップ(1ヶ口コンセントボックス)です。
通電ロスを低減させるための、電線導体サイズアップに対応しています。
単相100V、単相200V、三相200Vの電源タップをラインナップ。
30A仕様の機械設備や周辺設備、さらにはUPS・PDU導入に伴う急な電源の設置など、さまざまな環境でフルにその威力を発揮させたい際に最適です。

製品情報

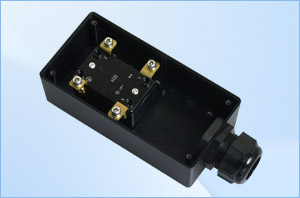

内部構造(裏蓋取り外し時)

圧着端子を接続するための端子ねじをすべて同一面に揃えることで、結線作業性を向上させました。

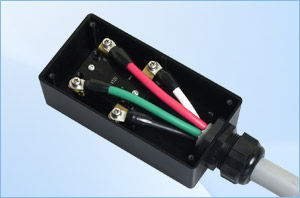

結線後(14mm²電線接続時)

14mm²電線がダイレクトに30Aコンセントへ結線できる構造です。圧着端子で結線後、電線に緩みが生じないよう、必ずグリップを締めてご使用ください。
5.5mm²電線はグリップがかかる部分に熱収縮タイプのブッシングチューブBT20-2を被せることにより接続可能です。
※圧着端子には安全のため、絶縁カバーを取り付けるなどの絶縁処置を行ってください。

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形30A 接地形2P用]
Z0213:安全キャップ(10ヶ入、使用禁止ラベル付属)
[引掛形30A 接地形3P用]
Z0217:安全キャップ(10ヶ入、使用禁止ラベル付属)

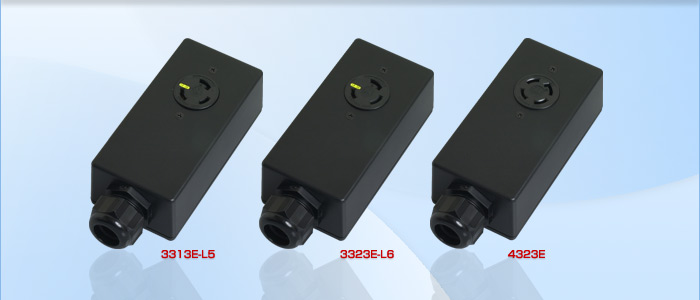

シングルタップ 30A 1ヶ口のラインナップ

型番 極配置 定格仕様 品名仕様 備考
3313E-L5
引掛形
接地形2P 30A 125V (NEMA L5-30) シングルタップ 引掛形1ヶ口 黒色
3323E-L6
引掛形
接地形2P 30A 250V (NEMA L6-30) シングルタップ 引掛形1ヶ口 黒色
4323E
引掛形
接地形3P 30A 250V シングルタップ 引掛形1ヶ口 黒色 (注)NEMA L15-30とは互換性がありません。
