埋込コンセント 50A

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための高容量器具です。
自動車製造工場、半導体製造工場、機械関連製造工場、医薬品製造工場(製薬工場)、食料品製造工場(食品工場)、造船所などの産業界はもちろんのこと、サーバールーム・ラックマウントPDUなどの情報通信関連、銀行(ATM等)や店舗(POSレジ等)、研究機関、オフィスやご家庭など、幅広い場所での動力コンセント・電源コンセントとして利用されています。
エンプラ(ナイロン樹脂)・新金(アルミ)・ステンレスプレートのほか、未使用時に蓋を閉じることによってIP65の防塵・防水コンセントになる防じん・防水形シーロックプレートや、使用時でもIP65の防塵・防水コンセントになる耐じん・防噴流形の防水形プレート、L型プラグを挿した状態のままでIPX3の防雨コンセントとして利用できる防水形リフトカバープレートの取付も可能です。

【ラインナップ】・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

製品情報

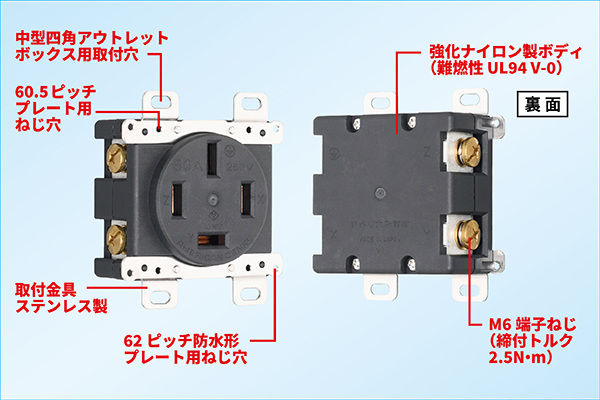

9520N 接地形3P(旧4P) 50A 250V 三相200V 平刃形 埋込コンセント

三相200V、接地3P平刃形の高容量埋込コンセントです。
ボディの材質には、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃仕様(UL94 V-0)の強化ナイロン樹脂を採用し、安全性と耐久性を向上させました。また取付金具は耐蝕性を備えるステンレスを採用しています。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。

プレート/防水形プレート 組み合わせ例

⇒ プレート/防水形プレートの紹介はこちら

別売オプション

防水形マルチボックス

埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920(電気機械器具の外郭による保護等級)IPX5相当品にもなります。
MBW7100:防水形マルチボックス2連用

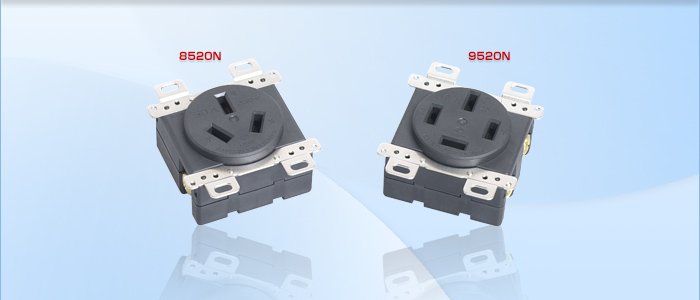

埋込コンセント 50Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
8520N
平刃形
3P 50A 250V 埋込コンセント 黒色
9520N
平刃形
接地形3P 50A 250V 埋込コンセント 黒色
