0Uコンセントバー 20A/30A入力 抜止形/ IEC C-13 赤色品・青色品

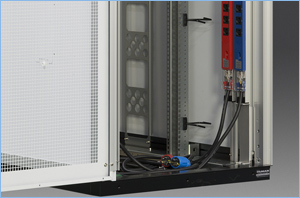

従来品からスタイルや機能が向上した0Uコンセントバー 赤色品・青色品 抜止形/IEC C-13は、30A入力で抜止形15Aの電源、20A入力でIEC C-13の電源が供給でき、サーバーラック(19インチラック)の垂直方向に設置可能な、赤色と青色のコンセントバーです。
付属のプラグも同色化させたことで、設備側電源においても電源系統の識別が可能になりました。
データセンター内の電源冗長系統の統一化にも貢献します。
電気用品安全法(PSE)適合品なので、日本国内での使用が可能です。
※本製品は機器用(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。

製品情報

30Aの入力で抜止形15A、20Aの入力でIEC C-13の電源が供給可能!

サーバーラック(19インチラック)の正面・背面・両側面へ垂直方向に取付可能な、接地形2P 15A 125Vの抜止形×12ヶ口と、接地形2P 10A 250VのIEC C-13×6ヶ口のコンセントバーです。どちらも電源系統の識別に貢献する赤色品と青色品をラインナップしました。
30A入力タイプ(抜止形×12ヶ口)は電源回路を2分岐し、それぞれに20Aサーキットプロテクターを搭載しています。

■30A入力タイプ(抜止形×12ヶ口)

本体取付穴
各社製の19インチラックに取付可能です。
(M5・M6なべ小ねじ対応)

NEMA規格プラグ付ケーブル
プラグも本体と合わせて同色化させています。
プラグ:NEMA L5-30
ケーブル:VCT 5.5mm²×3m

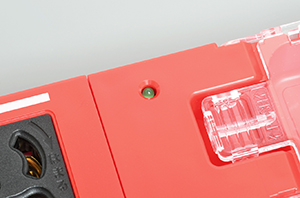

LEDランプ
通電状況を確認できる緑色LEDランプを1系統につき1つ搭載しています。

グループ表示
電源管理を容易に行えるよう、系統ごとに数字でグループ表記を施しました。

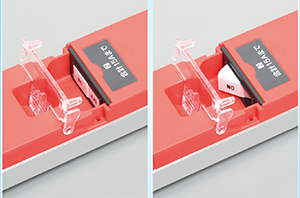

20Aサーキットプロテクター
30A入力品には1系統につき1ヶ、過負荷による過電流を感知して電流を遮断する20Aサーキットプロテクターを搭載
意図的にON/OFFすることができるため、系統ごとの電源管理も可能です。
目視で動作状態が確認でき、意図せずOFFにしてしまうなどの誤動作を防ぐ透明カバー付です。
※30A入力品のみ

■20A入力タイプ(IEC-13×6ヶ口)

本体取付穴
各社製の19インチラックに取付可能です。
(M5・M6なべ小ねじ対応)

NEMA規格プラグ付ケーブル
プラグも本体と合わせて同色化させています。
プラグ:NEMA L6-20
ケーブル:VCT 3.5mm²×3m

LEDランプ
通電状況を確認できる緑色LEDランプを1系統につき1つ搭載しています。
※写真は抜止形タイプのものです。

IEC C-14プラグ ロック機能
IEC C-13のすべてのさし込み口には、各社IEC C-14プラグをさし込んだ際に、不意な脱落を防ぐ簡易ロックがかかる機能を搭載。
プラグを抜く際には、さし込み口近傍にある白いリリースボタンをドライバー等で押し下げながら引き抜きます。
従来品のような、コードクランプを利用して固定する手間やコストを削減できるようになりました。

番号表記
電源管理を容易に行えるよう、各さし込み口 に数字で番号表記を施しています。

別売オプション

L型ブラケット

パネルマウントフレームに対して垂直取付を可能にする、頑強な金属製L型ブラケットです。
型番:HA-SPTL(2ヶ入、取付ねじ2本付属)
※写真は黒色品です。

コードクランプ

IEC C-14やIEC C-20プラグ使用時の不意な脱落を防ぐ、プラグ固定用のコードクランプです。各さし込み口の横にあるコードクランプ取付穴にさし込むことができます。(北川工業製)
2ヶ所のレバーを使って可動式のグリップの場所を調節しながらプラグの根元付近を締め付けることで、使用時のプラグを固定することが可能です。
型番:Z0210
型番:Z0220(リユースタイプ)

0Uコンセントバー 20A/30A入力 抜止形/ IEC C-13 赤色品・青色品のラインナップ

型番 極配置 定格仕様 品名仕様 備考
HAC7126S-RD
抜止形・12ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形12ヶ口・赤色 赤色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
入力プラグ: NEMA L5-30
VCT5.5mm²×3M
受注生産品
(旧品:HAC7121S-RD)
HAC7126S-BL
抜止形・12ヶ
接地形2P 30A 125V 0Uコンセントバー 30A入力 抜止形12ヶ口・青色 青色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
入力プラグ: NEMA L5-30
VCT5.5mm²×3M
受注生産品
(旧品:HAC7121S-BL)
HAC9060LS-RD
IEC C-13・6ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13×6ヶ口・赤色 赤色 スリムタイプ
入力プラグ: NEMA L6-20
VCT5.5mm²×3M
IEC C-14プラグ ロック機能付
(旧品:HAC9060S-RD)
HAC9060LS-BL
IEC C-13・6ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13×6ヶ口・青色 青色 スリムタイプ
入力プラグ: NEMA L6-20
VCT5.5mm²×3M
IEC C-14プラグ ロック機能付
(旧品:HAC9060S-BL)
