機器用アウトレット 15A
機器用アウトレットは、機械器具や装置、制御盤や分電盤などのパネル面に最小寸法で連接取付ができ、サービスコンセント※として最適な、電源をプラグへ供給するための非常にコンパクト（外形寸法43×43、型番2117と2127は38×38）な器具です。
※サービスコンセントとは、メインとなる機器にオプションとして周辺機器に電源を供給する事を目的に設置されるコンセントのことです。
【ラインナップ】
・引掛形：コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形：プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。
・抜止形：平刃形の接地形2P 15A 125Vのプラグが使用でき、篏合後に右に回すと簡易ロックできるさし込み口です。（確実な接続・性能を必要とする場合は引掛形をご使用ください。）
製品情報

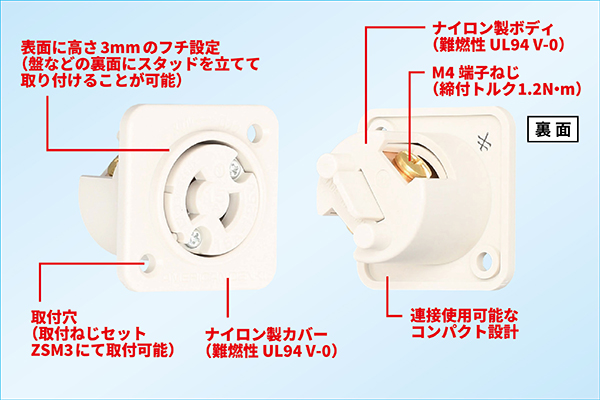

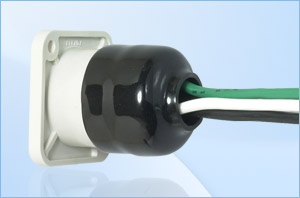

2117 2P 15A 125V 単相100V 引掛形 機器用アウトレット
2P引掛形の機器用アウトレットです。
非常にコンパクトなボディの材質は、耐熱性･耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣です。
各端子部が対称軸上に配置されているので、最小寸法による連接使用での結線作業の際にもドライバーが干渉しません。

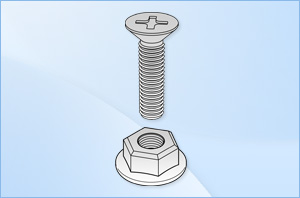

取り付けは、取付対象物の前面取付の他、表面にガイドリブ(3mmのフチ)があるので取付対象物にスタッドを立てて裏面からの取り付けも可能です。

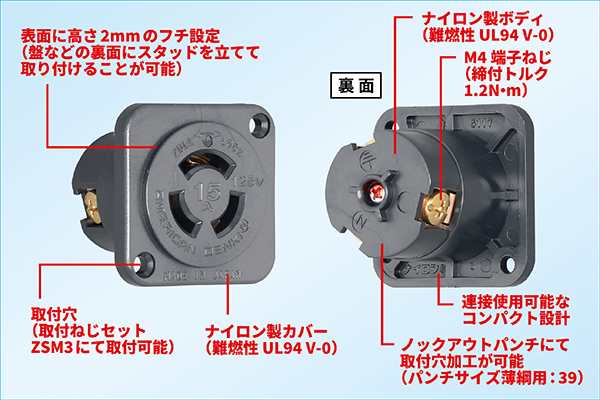

3117 接地形2P 15A 125V 単相100V 引掛形 機器用アウトレット
接地2P引掛形の機器用アウトレットです。
コンパクトなボディの材質は、耐熱性･耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣です。
端子部が放射状に配置されているので、最小寸法による連接使用での結線作業の際にもドライバーが干渉しません。
取り付けは、取付対象物の前面取付の他、表面にガイドリブ(2mmのフチ)があるので取付対象物にスタッドを立てて裏面からの取付も可能です。
取付穴の加工は、ノックアウトパンチ(サイズ:薄鋼用39)で可能です。
取付･使用例

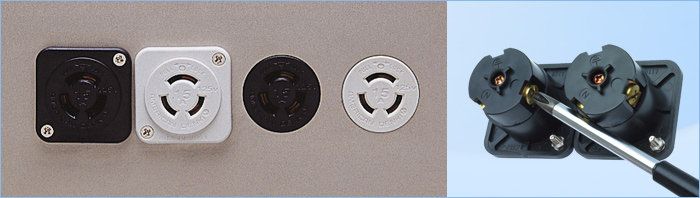

最小寸法で連接使用できます。
表面側と裏面側からの取付も可能です。
連接使用を行っても、ドライバーが干渉せずスムーズな結線作業ができます。
別売オプション
安全キャップ

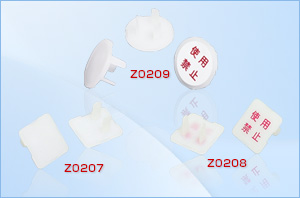

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形用]
Z0209：安全キャップ（10ヶ入、使用禁止ラベル添付）
[平刃形・抜止形用]
Z0207：安全キャップ（10ヶ入、白無地）
Z0208：安全キャップ（10ヶ入、使用禁止印字付）

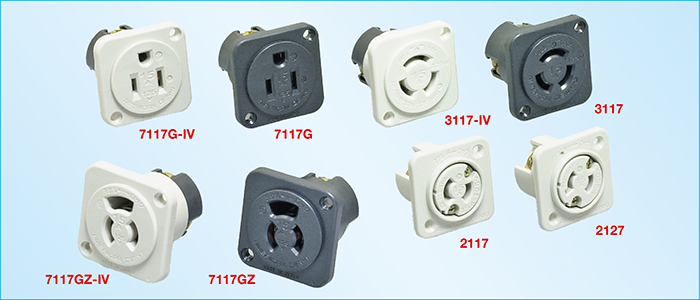

機器用アウトレット 15Aのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 2117 |  引掛形 |
2P 15A 125V | 機器用アウトレット | 白色 | |
| 2127 |  引掛形 |
2P 15A 250V | 機器用アウトレット | 白色 | |
| 3117 |  引掛形 |
接地形2P 15A 125V | 機器用アウトレット | 黒色 | |
| 3117-IV | 引掛形 |
接地形2P 15A 125V | 機器用アウトレット | 白色 | |
| 7117G |  平刃形 |
接地形2P 15A 125V (NEMA 5-15) | 機器用アウトレット | 黒色 | |
| 7117G-IV | 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | 機器用アウトレット | 白色 | |
| 7117GZ |  抜止形 |
接地形2P 15A 125V | 機器用アウトレット | 黒色 | |
| 7117GZ-IV | 抜止形 |
接地形2P 15A 125V | 機器用アウトレット | 白色 |
