防水形フランジインレット(高容量タイプ) 60A

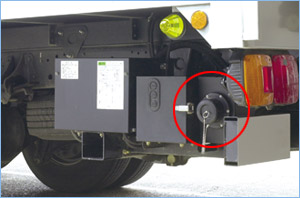

防水形フランジインレット60Aとは、屋外利用の移動機器や充電装置、発電機,などの受電口として最適な、逆芯タイプの高容量配線器具です。給電側に防水形コードコネクタボディを使用し、機器や壁面に設置したフランジインレットにさし込むことで、電気を供給します。

防水形コードコネクタボディとの組み合わせで防水仕様となります。挿入時・未挿入時(付属の防水カバー取付)ともに、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。

表記の防じん・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防じん・防水性能(外郭による保護等級:IPコード)」をご覧ください。

製品情報

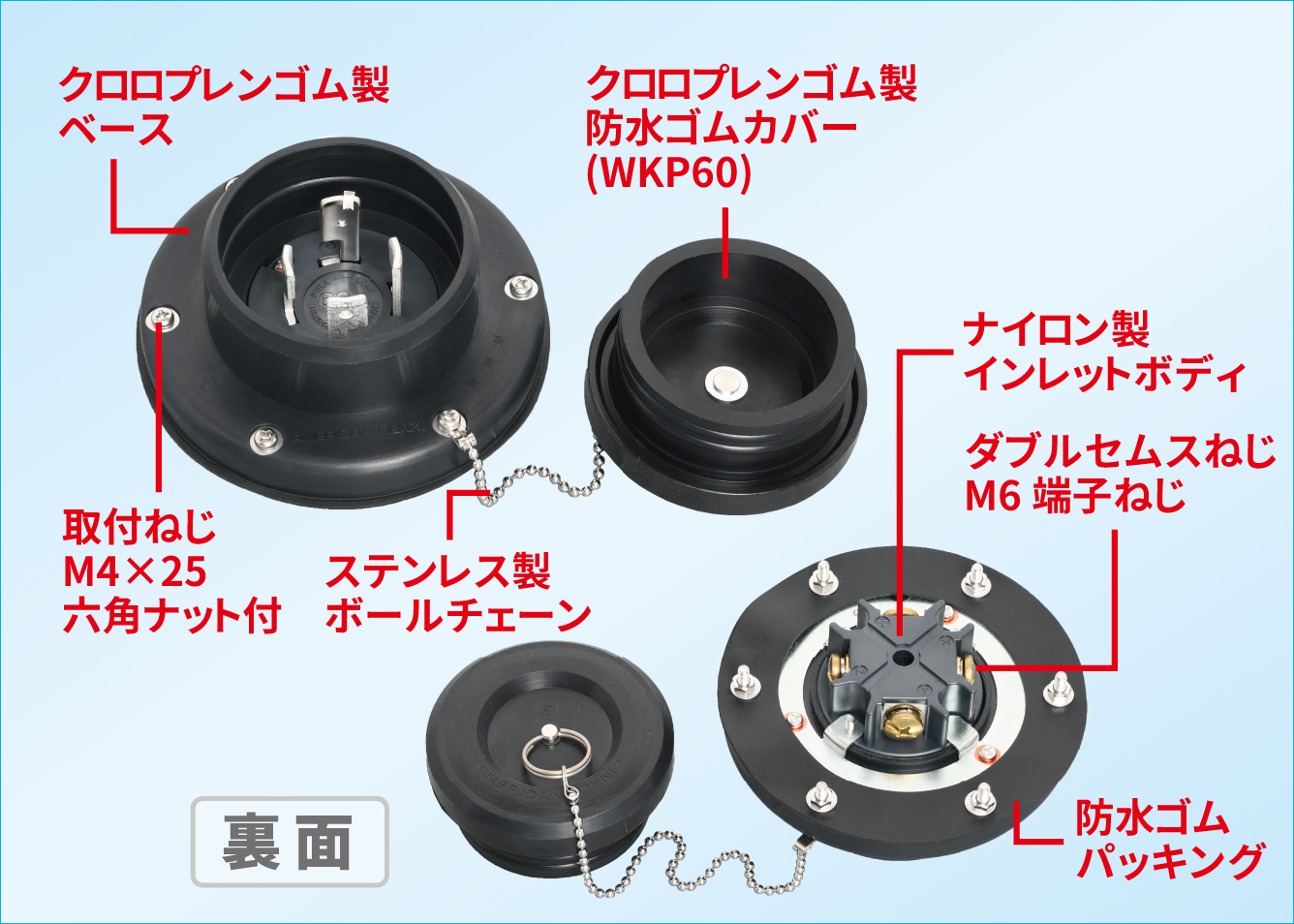

4665RW 接地3P 60A 600V 引掛形 防水形フランジインレット

インレット部のボディ材質は、耐熱性・耐トラッキング性に優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
防水性能の要となる頑強な外郭となるフランジ・ベース部の材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
弊社製の防水形コードコネクタボディ4664RWとの組み合わせによって防水の効果を発揮し、使用時にIP65の防水性能を保ちます。

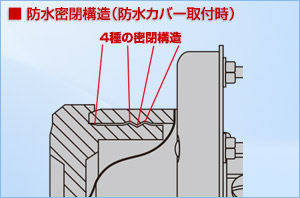

未使用の際も、付属の防水カバーを被せることにより同様の防水性能(IP65)で栓刃を保護します。

また、フランジ・ベースにはクロロプレンゴム製パッキングがあり、付属のパネル取付ねじ(ナット付)で固定し、しっかりと取付面の防水性能を保ちます。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」で、端子ねじは振動による緩みに強い「ダブルセムスねじ」を採用しました。
頑強かつ防水性能のあるハイグレード仕様の高容量器具です。

別売オプション

絶縁カバー

充電部(結線部)の安全保護カバーです。
熱収縮チューブ仕様のため、器具の充電部が露出しないように覆いかぶせてから、工業用ドライヤーなどで熱を加え収縮させてください。
Z0256: 絶縁カバー60A用

防水形フランジインレット(高容量タイプ) 60Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3625RW
引掛形
3P 60A 250V 引掛形 防水形フランジインレット 黒色 防水ゴムカバー(WKP60)付
3665RW
引掛形
3P 60A 600V 引掛形 防水形フランジインレット 黒色 防水ゴムカバー(WKP60)付
4625RW
引掛形
接地形3P 60A 250V 引掛形 防水形フランジインレット 黒色 防水ゴムカバー(WKP60)付
4665RW
引掛形
接地形3P 60A 600V 引掛形 防水形フランジインレット 黒色 防水ゴムカバー(WKP60)付
