防水形プラグ 15A

防水形プラグ(防水プラグ)とは、主に屋外や水がかかるような場所で利用可能な、電線を結線して機器等へ電源を供給するために用いる器具です。
当社製防水形コードコネクタボディ接続時、粉塵や全方向からの噴流水に対して保護されているIP65適合品となります。
雨水にさらされる屋外だけではなく、水や塵が飛散する可能性がある工場や食品加工作業場、一切の粉塵を許さないクリーンルームなどの屋内においても、高いクラスでの防水・防塵、安全が求められる場面で利用されています。
(埋込コンセントやコードコネクタボディ等との組み合わせでも使用できますが、非防水仕様となりますのでご注意ください。)

表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防塵・防水性能(外郭による保護等級:IPコード)」をご覧ください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

2112N 2P 15A 125V 単相100V 引掛形 ナイロンプラグ

単相100V、2P引掛形栓刃のプラグです。
非防水形のプラグですが、ケーブルグランド式のクランプキャップ(電線引き止め部)は防水性能を有しており、別売のコードコネクタボディ2114Nと防水カプラーZ0351の組み合わせで、使用時にIP64の防塵・防水性能をもつ器具として使用できます。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」となっています。
ハードなナイロン樹脂製ですが、コンパクトな丸みのあるデザインで手に優しいプラグです。

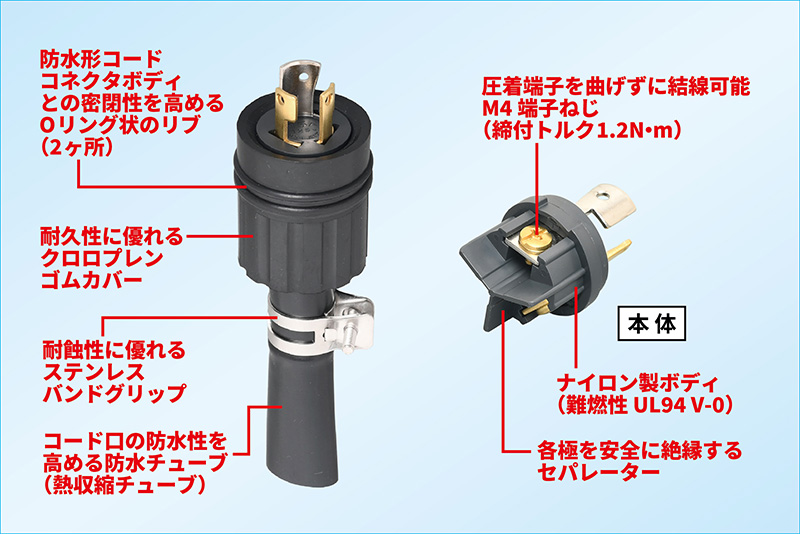

R102 接地形2P 15A 125V 単相100V 引掛形 防水形プラグ

単相100V、接地2P(3心)引掛形の防水プラグです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。
防塵・防水性能の要となるカバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。またカバーには一体となった防水Oリングを設けており、専用の防水コネクタR104との組み合わせによって防塵・防水の効果を発揮し、IP65の防塵・防水性能を保ちます。
電線引出し口には防水チューブ(熱収縮タイプ)を備え、防塵・防水性能の信頼性を高めています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線の引き止めには、確実に保持ができ、耐蝕性に優れるステンレス製丸バンドを採用しました。

熱収縮チューブの取付方法

あらかじめ電線にグリップおよび熱収縮チューブを通しておき、電線接続した本体にゴムカバーを取り付けた後、コード口部を熱収縮チューブで覆い、コード被覆を傷めないように注意しながら、工業用ドライヤー等を使用してチューブを収縮させます。チューブの収縮温度は130℃で、50〜60℃位より収縮が始まり、表示寸法の1/2程度まで収縮します。最後に熱収縮チューブの上からグリップねじを締め付けてグリップを保持します。

防水密閉構造

別売オプション

熱収縮チューブ

当社製防水形プラグまたは防水形コードコネクタボディを結線した際に、電線挿入口とケーブルとの隙間から内部へ水や塵が浸入するのを防ぐ、保護等級IP65性能を維持するための熱収縮タイプのチューブです。
各製品に1つ付属していますが、紛失や破損、劣化による交換の際などにお求めください。
Z0910: 熱収縮チューブ 15A 防水形プラグ用

保護等級IP65 防水形プラグ 紹介動画

防水形プラグ 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2112N
引掛形
2P 15A 125V プラグ (ナイロンカバー) 黒色 ナイロンカバー
2112N-IV
引掛形
2P 15A 125V プラグ (ナイロンカバー) 白色 ナイロンカバー
2122N
引掛形
2P 15A 250V プラグ (ナイロンカバー) 黒色 ナイロンカバー
2122N-IV
引掛形
2P 15A 250V プラグ (ナイロンカバー) 白色 ナイロンカバー
R102
引掛形
接地形2P 15A 125V 防水形プラグ 黒色 ゴムカバー
3122RW
引掛形
接地形2P 15A 250V (NEMA L6-15) 防水形プラグ 黒色 ゴムカバー
R103
引掛形
接地形3P 15A 250V 防水形プラグ 黒色 ゴムカバー
