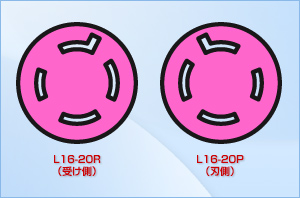

NEMA L16-20R / NEMA L16-20P

製品情報

アメリカン電機のNEMA規格L16-20R/NEMA L16-20Pシリーズには、引掛形 接地形3P 20A 480V定格のNEMA規格 L16-20に準拠したコンセントやプラグ、OAタップなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。

■NEMA規格とは
NEMA(National Electrical Manufacturers Association、米国電機製造業者協会)によって、電気製品などの選択、および購入の手引きとする目的で制定された団体規格です。WD 6項にて配線器具に関する記述があり、定格や極配置寸法などが定められています。

NEMA L16-20R / NEMA L16-20Pのラインナップ

型番 極配置 定格仕様 品名仕様 備考
4240-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 埋込コンセント 黒色
4240-P-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) パネル用コンセント 黒色
4242N-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) プラグ (ナイロンカバー) 黒色 ナイロンカバー
4244N-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
4242RW-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 防水形プラグ 黒色 ゴムカバー
4244RW-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 防水形コードコネクタボディ 黒色 ゴムカバー
4245N-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) フランジインレット (ナイロンケース) 白色 ナイロンケース
受注生産品
4245NW-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 防水形フランジインレット 白色 受注生産品
4243NT-L16
引掛形・2ヶ
接地形3P 20A 480V (NEMA L16-20) ダブルタップ 引掛形2ヶ口 黒色
4240-2-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 防水形プレート 専用コンセント 黒色
