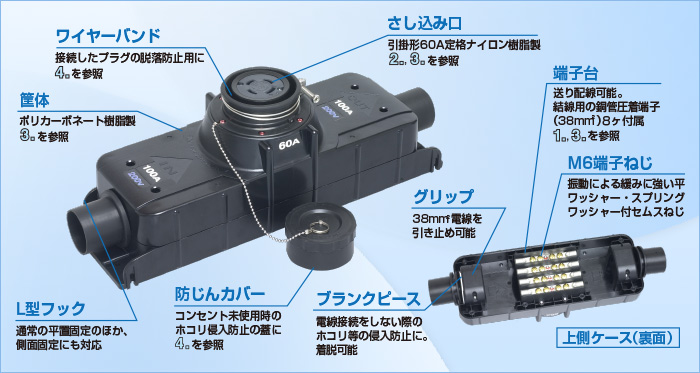

両端に100A定格・38mm²電線の結線(送り配線)が可能で、中央部に引掛形60Aの出力コンセントがある、T字型の分岐用コネクタボディです。工場施設内の38mm²電線に連接でき、60Aの出力コンセントを通じて14mm²電線に分岐(ダウンサイジング)して、各種機器へ電気を供給します。
本体内部の端子台に入力側・出力側の両側から電線を結線して送り配線することが可能です。
100A定格38mm²電線の分岐用コネクタとして連接使用ができるため、工場施設等の電源設備の新設や増設などにフレキシブルに対応します。端子台には結線用の専用銅管圧着端子(38mm²)が8本付属しています。
分岐用の出力となるコンセント部には、引掛形の60A定格を設定。14mm²に分岐(ダウンサイジング)して、製造ラインの各機器等へ電力を供給します。
外郭には機動隊のシールド(盾)に採用される程の強度を誇る、超高強度樹脂のポリカーボネートを採用しました。またさし込み口の材質には、耐熱性・耐トラッキング性に優れるナイロン樹脂を採用。さらに端子台も強化ナイロン樹脂を採用し、強度を高め性能強化を図っています。いずれの樹脂も難燃グレードはUL94 V-0です。

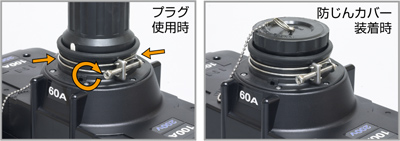

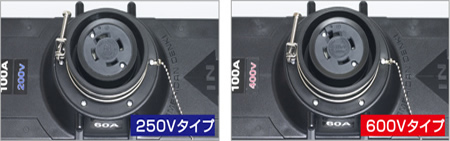

出力コンセント部分には、接続した電源プラグ(弊社製 引掛形60A 防水形プラグまたはプラカバープラグ)の不意な脱落防止用として、締め付け固定ができるワイヤーバンドが付属しています。
コンセント未使用時には、付属のボールチェーン付防じんカバーを被せることによって、さし込み口へのホコリの侵入を防ぐことが可能です。

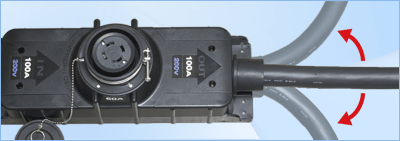

両端のコード口には軟質樹脂によるグリップを採用。VCTケーブルを使用することでワイドに電線を曲げられるようになり、フレキシブルなレイアウト構築に対応します。
(注)ケーブルの許容曲げ範囲や許容張力を超えるような負荷をかけ続けると、ケーブルの劣化や断線、破損の原因となります。詳しくはケーブルメーカーの仕様書などで詳細を確認してください。
工場施設内の100A定格38mm²電線から分岐して、分岐用の60A出力コンセントを通じることにより、100A定格38mm²電線を14mm²電線に分岐(ダウンサイジング)することができます。
100A定格38mm²電線に設置したT型分岐用コネクタボディの60Aコンセント口から電源を取り、移動用分岐ボックス(ブレーカ付)に接続することによって、100A定格38mm²電線から30Aの電源を2つ使用することが可能となります。
それぞれに30A漏電ブレーカがついているので、個々の電源管理も可能です。
電圧表示など、T型分岐用コネクタボディに最適なラベルセットです。
使用状況に応じて、適宜ご使用ください。
T型分岐用コネクタボディの両端に、それぞれ38mm²電線で100A定格のプラグとコードコネクタボディが結線されているコードセット品です。
高容量電源設備の新設時のレイアウト構築にこのユニットを組み入れることで、後のレイアウト変更の省力化に貢献します。
