TOP >製品情報 >OAタップ(電源タップ) > マルチユースOAタップ 6ヶ口

マルチユースOAタップ 6ヶ口

マルチユースOAタップ・6ヶ口は通常のOAタップ(電源タップ)としての使い方の他に、1ランク上のVCT3.5mm²電線にサイズアップ対応できる構造を持ち、プラグを使わずに2つのOAタップを電線でつなぐ「送り配線」ができる分岐用タップとして自由な使用が可能なOAタップ(電源タップ)です。
6つのさし込み口付、接地形2P 15Aの定格で、合計15Aまで使用できます。
アメリカン電機のマルチユースOAタップ・6ヶ口シリーズは、3種類のさし込み口形状の組み合わせや電源電線の有り無し、白色と黒色、さらにはノイズフィルター付やサーキットプロテクター付など、豊富なバリエーションがあるため様々な電源環境の構築に貢献します。

製品情報

マルチユースOAタップ・6ヶ口の構造

独自のグリップ構造により、キャブタイヤケーブル1.25〜3.5mm²やVVF1.6〜2.0mm等、各種電線に対応しています。
ケースや内蔵コンセントに使用している材質には、耐熱性・耐油性・耐薬品性・耐摩耗性・耐トラッキング性に優れ、UL認定の難燃仕様(UL94 V-0)を持つナイロン樹脂を採用しています。有害物質を含まずリサイクルも可能、かつ自消性も兼ね備える材料なので、地球に優しく、また安全な環境を得ることができます。
コードセットの電線には、許容電流値が高く、耐熱性・柔軟性に優れるビニルキャブタイヤケーブルのソフトVCTケーブル2mm²を標準装備。(一体成形プラグ付はVCTFコードとなります)
OAタップの使用環境に合わせて、2m・3m・5mからコード長の選択が可能です。
またノイズフィルター付タイプは、2種類のノイズ(ノーマルモード・コモンモード)を減衰させる小型高性能ノイズフィルターを搭載。雷や雷雲によって発生する雷サージから機器を保護する高機能雷サージ吸収素子(バリスタ)も内蔵しているため、より安全な環境を得ることができます。通電確認用LEDランプも搭載しているので、電源供給状況の確認も可能です。

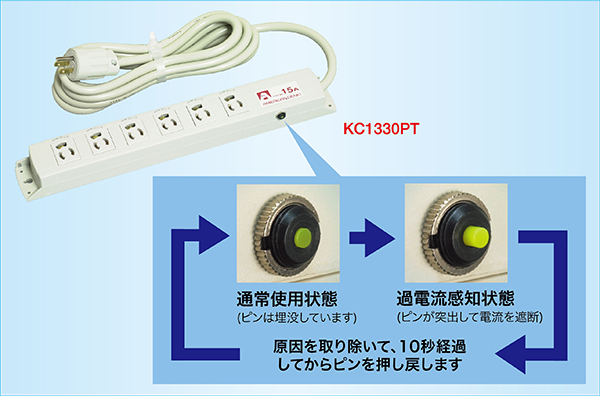

さらにサーキットプロテクター付タイプは、過電流や容量オーバー等を感知して電流を遮断し機器を保護するサーキットプロテクターを搭載しています。

※特注で8mや10mなどのコード長違いや、プラグ形状違いの製作も可能です。
こちらのページをご参照ください。→ BTOシステムOAタップ

別売オプション

マグネット

本体裏面には最大4個装着可能なマグネットZ0353(別売)の取付部があり、平滑なスチール面でしっかりした吸着使用が可能です。

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[平刃形・抜止形15A 接地形2P用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)
[引掛形15A 接地形2P用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル付属)

マルチユースOAタップ 6ヶ口のラインナップ

型番 極配置 定格仕様 品名仕様 備考
KU1330
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コードナシ 白色
KC1330
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 平刃形プラグ 白色
KC1334
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 一体成形プラグ 白色
KC1335
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 引掛形プラグ 白色
KC1336
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M ハーネスプラグ 白色
KC1330 5M
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード5M 平刃形プラグ 白色
KC1334 5M
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード5M 一体成形プラグ 白色
KC1335 5M
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード5M 引掛形プラグ 白色
KC1336 5M
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード5M ハーネスプラグ 白色
KC1330NF
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 平刃形プラグ 白色 ノイズフィルター付
KC1334NF
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 一体成形プラグ 白色 ノイズフィルター付
受注生産品
KC1335NF
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 引掛形プラグ 白色 ノイズフィルター付
受注生産品
KC1336NF
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M ハーネスプラグ 白色 ノイズフィルター付
受注生産品
KC1330PT
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 平刃形プラグ 白色 サーキットプロテクター付
KC1334PT
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 一体成形プラグ 白色 サーキットプロテクター付
受注生産品
KC1335PT
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M 引掛形プラグ 白色 サーキットプロテクター付
受注生産品
KC1336PT
抜止形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形6ヶ口 コード3M ハーネスプラグ 白色 サーキットプロテクター付
受注生産品
KU1230
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コードナシ 白色
KC1230
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 平刃形プラグ 白色
KC1234
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 一体成形プラグ 白色
KC1235
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 引掛形プラグ 白色
KC1236
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M ハーネスプラグ 白色
KC1230 5M
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード5M 平刃形プラグ 白色
KC1234 5M
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード5M 一体成形プラグ 白色
KC1235 5M
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード5M 引掛形プラグ 白色
KC1236 5M
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード5M ハーネスプラグ 白色
KC1230NF
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 平刃形プラグ 白色 ノイズフィルター付
KC1234NF
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 一体成形プラグ 白色 ノイズフィルター付
受注生産品
KC1235NF
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 引掛形プラグ 白色 ノイズフィルター付
受注生産品
KC1236NF
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M ハーネスプラグ 白色 ノイズフィルター付
受注生産品
KC1230PT
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 平刃形プラグ 白色 サーキットプロテクター付
KC1234PT
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 一体成形プラグ 白色 サーキットプロテクター付
受注生産品
KC1235PT
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M 引掛形プラグ 白色 サーキットプロテクター付
受注生産品
KC1236PT
平刃形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形6ヶ口 コード3M ハーネスプラグ 白色 サーキットプロテクター付
受注生産品
KU1210
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コードナシ 白色
KC1210
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 引掛形プラグ 白色
KC1214
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 一体成形プラグ 白色
KC1215
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 平刃形プラグ 白色
KC1216
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M ハーネスプラグ 白色
KC1210 5M
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード5M 引掛形プラグ 白色
KC1214 5M
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード5M 一体成形プラグ 白色
KC1215 5M
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード5M 平刃形プラグ 白色
KC1216 5M
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード5M ハーネスプラグ 白色
KC1210NF
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 引掛形プラグ 白色 受注生産品
KC1214NF
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 一体成形プラグ 白色 受注生産品
KC1215NF
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 平刃形プラグ 白色 受注生産品
KC1216NF
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M ハーネスプラグ 白色 受注生産品
KC1210PT
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 引掛形プラグ 白色 受注生産品
KC1214PT
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 一体成形プラグ 白色 受注生産品
KC1215PT
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M 平刃形プラグ 白色 受注生産品
KC1216PT
引掛形・6ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形6ヶ口 コード3M ハーネスプラグ 白色 受注生産品
KU1200
引掛形・6ヶ
接地形2P 15A 125V (NEMA L5-15) マルチユースOAタップ 引掛形6ヶ口 コードナシ 白色
KU1280
コンビ(抜止形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コードナシ 白色
KC1280
コンビ(抜止形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 引掛形プラグ 白色
KC1285
コンビ(抜止形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 平刃形プラグ 白色
KC1286
コンビ(抜止形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M ハーネスプラグ 白色
KU1270
コンビ(平刃形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コードナシ 白色
KC1270
コンビ(平刃形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 引掛形プラグ 白色
KC1275
コンビ(平刃形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 平刃形プラグ 白色
KC1276
コンビ(平刃形・5ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M ハーネスプラグ 白色
KU1240
コンビ(抜止形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コードナシ 白色
KC1240
コンビ(抜止形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 引掛形プラグ 白色
KC1245
コンビ(抜止形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 平刃形プラグ 白色
KC1246
コンビ(抜止形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M ハーネスプラグ 白色
KU1220
コンビ(平刃形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コードナシ 白色
KC1220
コンビ(平刃形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 引掛形プラグ 白色
KC1225
コンビ(平刃形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M 平刃形プラグ 白色
KC1226
コンビ(平刃形・4ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ6ヶ口 コード3M ハーネスプラグ 白色
KU1250
引掛形・6ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形6ヶ口 コードナシ 白色
KC1250
引掛形・6ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形6ヶ口 コード3M 引掛形プラグ 白色
KC1250 5M
引掛形・6ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形6ヶ口 コード5M 引掛形プラグ 白色
