プラグ付コードセット 60A

作業工程の短縮を可能にする、アメリカン電機製の各種プラグが付いたコードセット品です。
結線側の端末には、それぞれの定格に合わせた丸形(R形)圧着端子が圧着されているため、それぞれの適用器具に容易に結線することが可能です。

製品情報

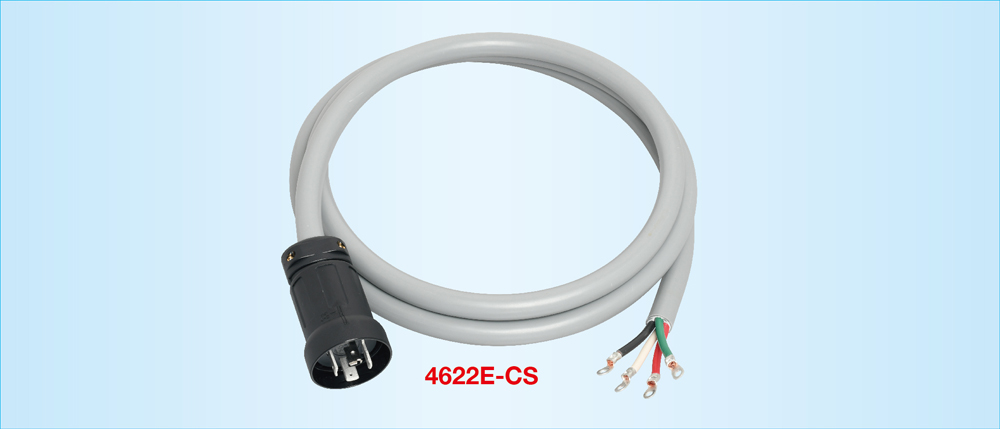

4622E-CS 接地形3P 60A 250V 引掛形プラグ付コードセット

接地形3P(4心)引掛形ポリカーボネートカバープラグの4622Eが付いた、VCTケーブル3Mのコードセット品です。
移動用分岐ボックス(漏電ブレーカ付)の電源電線として最適です。
圧着端子との結線部分に被せることで絶縁処理をすることができる絶縁キャップ4ヶが付属しています。

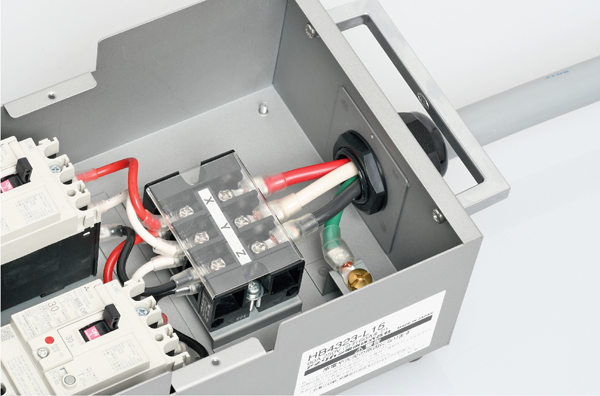

結線例

60Aの入力で引掛形30Aの電源を2ヶ供給することができる、移動用分岐ボックス(漏電ブレーカ付)との結線例です。

プラグ付コードセット 60Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
4622E-CS
引掛形
接地形3P 60A 250V 引掛形60Aプラグ付コードセット プラカバープラグ付コードセット
VCT14mm²×3M
R14-6×4ヶ付
絶縁キャップ×4ヶ付
4662E-CS
引掛形
接地形3P 60A 600V 引掛形60Aプラグ付コードセット プラカバープラグ付コードセット
VCT14mm²×3M
R14-6×4ヶ付
絶縁キャップ×4ヶ付
