新0Uコンセントバー 20A/30A入力 IEC C-13/ IEC C-13+IEC C-19

従来品からスタイルや機能が向上した新0Uコンセントバー IEC C-13/IEC C-13+IEC C-19は、サーバーラック(19インチラック)の垂直方向に設置可能な、IT・OA機器に電源を供給するための多数口コンセントバーです。
IEC C-13やIEC C-19のさし込み口が設定されているため、IEC C-14やIEC I-20のプラグを有するサーバーを主体とする電源環境の構築を強力にサポートし、省スペースで安定した電源供給を行うことができます。
電気用品安全法(PSE)適合品なので、日本国内での使用が可能です。
※本製品は機器用(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。

製品情報

20Aまたは30Aの入力でIEC C-13やIEC C-19定格の電源が供給可能!

サーバーラック(19インチラック)の正面・背面・両側面へ垂直に取付可能な、接地形2P 10A 250VのIEC C-13定格と接地形2P 15A 250VのIEC C-19規格の、8ヶ口・12ヶ口・16ヶ口・20ヶ口・24ヶ口・28ヶ口多数口コンセントバーです。
20A入力と30A入力 サーキットプロテクター付をラインナップしました。
また30A入力 サーキットプロテクター付は、本製品1台で電源回路を2分岐しており、それぞれの回路に20Aサーキットプロテクターを設置。過電流を感知して電流を遮断するだけではなく、ON/OFFで意図的に系統ごとの管理をするなど、さまざまな電源環境の構築に貢献します。
さらに使用電流値やピーク電流値が分かる電流表示機能付も用意しました。

IEC C-14プラグ ロック機能
IEC C-13のすべてのさし込み口には、各社IEC C-14プラグをさし込んだ際に、不意な脱落を防ぐ簡易ロックがかかる機能を搭載。
プラグを抜く際には、さし込み口近傍にある白いリリースボタンをドライバー等で押し下げながら引き抜きます。
従来品のような、コードクランプを利用して固定する手間やコストを削減できるようになりました。

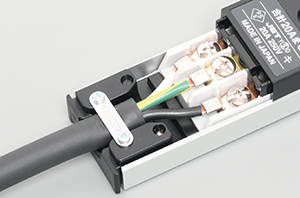

端子台
20A・30A定格の入力設定が可能なため、VCT3.5mm² 〜VCT5.5mm²電線の接続ができます。
樹脂製保護カバー仕様です。

本体取付穴
各社製19インチラックに取付可能です。
(M5・M6なべ小ねじ対応)

LEDランプ
通電状況を確認できる緑色LEDランプを1系統につき1つ搭載しています。
※写真は抜止形タイプのものです。

20Aサーキットプロテクター
30A入力品には1系統につき1ヶ、過負荷による過電流を感知して電流を遮断する20Aサーキットプロテクターを搭載
意図的にON/OFFすることができるため、系統ごとの電源管理も可能です。
目視で動作状態が確認でき、意図せずOFFにしてしまうなどの誤動作を防ぐ透明カバー付です。
※30A入力品のみ
※写真は抜止形タイプのものです。

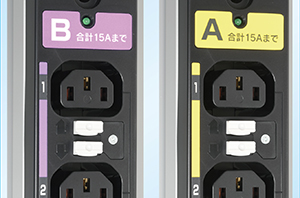

グループ表示
30A入力品には、電源管理を容易に行えるよう、系統ごとに色を分けてアルファベットでグループ表示を施しています。
※30A入力品のみ

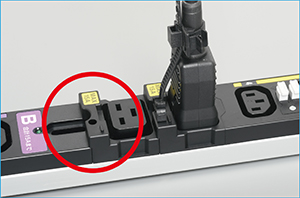

コードクランプ取付穴
IEC C-19のさし込み口近傍には、IEC C-20プラグ使用時の不意な脱落を防ぐ、プラグ固定用のコードクランプの取付穴があります。

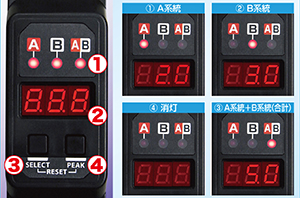

電流表示機能
30A入力品には、電源管理を容易に行えるよう、系統ごとや2系統合計の使用電流値・ピーク電流値のデジタル表示機能付が新たにラインナップしました。
(1)LEDランプ:測定エリア
(2)表示パネル:瞬時電流値表示
(3)SELECTボタン:ピーク電流値
(3)+(4):ピークリセット
※30A入力タイプのみ

別売オプション

NEMA L6-20P コードセット

20A入力タイプのコンセントバーに使用可能な、引掛形 接地形2P 20A 250V(NEMA L6-20P準拠)ナイロンプラグのコードセットです。
※コード VCT3.5mm²×3C (5M)
 端末端子処理済(R3.5-5S×3ヶ)

型番:3222N-L6-CS

NEMA L6-30P コードセット

30A入力タイプのコンセントバーに使用可能な、引掛形 接地形2P 30A 250V(NEMA L6-30P準拠) ナイロンプラグのコードセットです。
※コード VCT5.5mm²×3C (5M)
 端末端子処理済(R5.5-5×3ヶ)

型番:3322N-L6-CS

L型ブラケット

パネルマウントフレームに対して垂直取付を可能にする、頑強な金属製L型ブラケットです。
型番:HA-SPTL(2ヶ入、取付ねじ2本付属)

コードクランプ

IEC C-14やIEC C-20プラグ使用時の不意な脱落を防ぐ、プラグ固定用のコードクランプです。各さし込み口の横にあるコードクランプ取付穴にさし込むことができます。(北川工業製)
2ヶ所のレバーを使って可動式のグリップの場所を調節しながらプラグの根元付近を締め付けることで、使用時のプラグを固定することが可能です。
型番:Z0210
型番:Z0220(リユースタイプ)

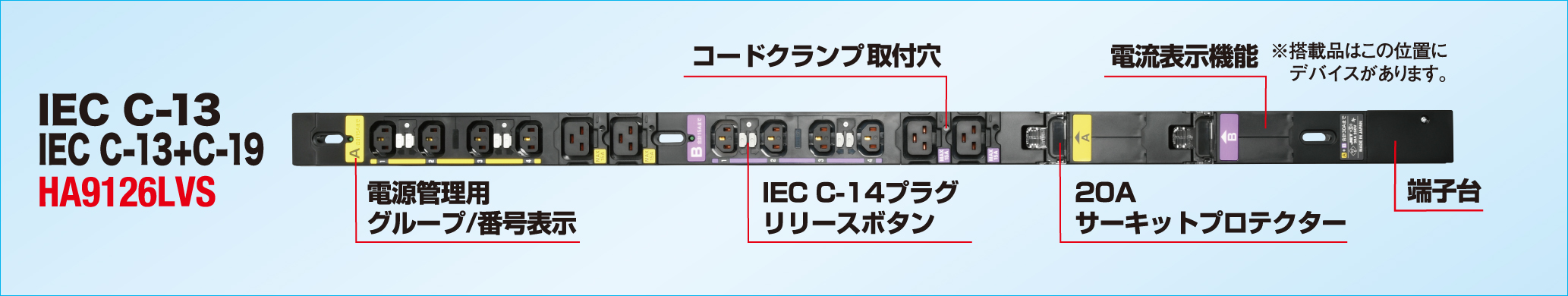

新0Uコンセントバー 20A/30A入力 IEC C-13/ IEC C-13+IEC C-19のラインナップ

型番 極配置 定格仕様 品名仕様 備考
HA9080LS
IEC C-13・8ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
(旧品:HA9080S)
HA9120LS
IEC C-13・12ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
(旧品:HA9120S)
HA9160LS
IEC C-13・16ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9160S)
HA9200LS
IEC C-13・20ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9200S)
HA9240LS
IEC C-13・24ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9240S)
HA9120LVS
IEC C-13・10ヶ + IEC C-19・2ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9120VS)
HA9200LVS
IEC C-13・18ヶ + IEC C-19・2ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA920VS)
HA9240LVS
IEC C-13・22ヶ + IEC C-19・2ヶ
接地形2P 20A 250V 0Uコンセントバー 20A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9240VS)
HA9126LS
IEC C-13・12ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
(旧品:HA9122S)
HA9126LDS
IEC C-13・12ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
電流表示機能付
受注生産品
HA9166LS
IEC C-13・16ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9162S)
HA9206LS
IEC C-13・20ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9202S)
HA9246LS
IEC C-13・24ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
(旧品:HA9242S)
HA9246LDS
IEC C-13・24ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
電流表示機能付
受注生産品
HA9286LS
IEC C-13・28ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 黒色 スリムタイプ
20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9282S)
HA9126LVS
IEC C-13・8ヶ + IEC C-19・4ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
/20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
(旧品:HA9122VS)
HA9126LVDS
IEC C-13・8ヶ + IEC C-19・4ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
/20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
電流表示機能付
受注生産品
HA9206LVS
IEC C-13・16ヶ + IEC C-19・4ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
/20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9202VS)
HA9246LVS
IEC C-13・20ヶ + IEC C-19・4ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
/20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
受注生産品
(旧品:HA9242VS)
HA9246LVDS
IEC C-13・20ヶ + IEC C-19・4ヶ
接地形2P 30A 250V 0Uコンセントバー 30A入力 IEC C-13 + IEC C-19 黒色 スリムタイプ
/20Aサーキットプロテクター×2ヶ付
IEC C-14プラグ ロック機能付
電流表示機能付
受注生産品
